Wechseln der Betriebsart Die wichtigsten Betriebsarten der Maschine sind im Flussdiagramm als Rechtecke dargestellt. Der Text innerhalb des Rechteckes erscheint immer in der Statusleiste des Basisdialoges. Dort können Si…

Hauptschalter

EIN

Elektronik AUS

Elektronik Init

Leistung AUS

Spannungsversorgung OK

Prüfe Not-HALT

Freigabe Aus

Einrichten

Wurde die Taste

[Freigabe EIN] gedrückt?

Nein

NeinNein

Nein

JaJa

Referenzierung aller

Achsen OK?

Ist die Maschine leer?

Nein

Es liegt KEINE

Meldung vor, welche den Über-

gang in [Automatik]

verhindert

Nein

Hat der Bediener

ein Lötprogramm

ausgewählt?

Nein

JaJa

Wurde ein Vorein-

schaltzeitpunkt erreicht,

z.B. [Heizung]?

Nein

Befindet sich die

Schaltuhr in der EIN-Phase?

Befindet sich die

Schaltuhr in der EIN-Phase?

Nein

Not-HALT OK?

Nein

Abluft OK?

Mit der Option

[blaue RESET Taste]

Folgende Bedingungen

führen ebenfalls zum

direkten Übergang in

[Spannungsversorgung OK]:

• Not-HALT gedrückt

ODER Not-HALT Fehler

• Schaltuhr in AUS-Phase

UND Maschine leer

Kein Fehler für

[Elektronik AUS]

vorhanden?

CAN-Initialisierung UND SPS-

Initialisierung OK?

Wurde

die blaue RESET

Taste gedrückt?

Taste [Automatik]

gedrückt?

Nein

Freigabe Ein

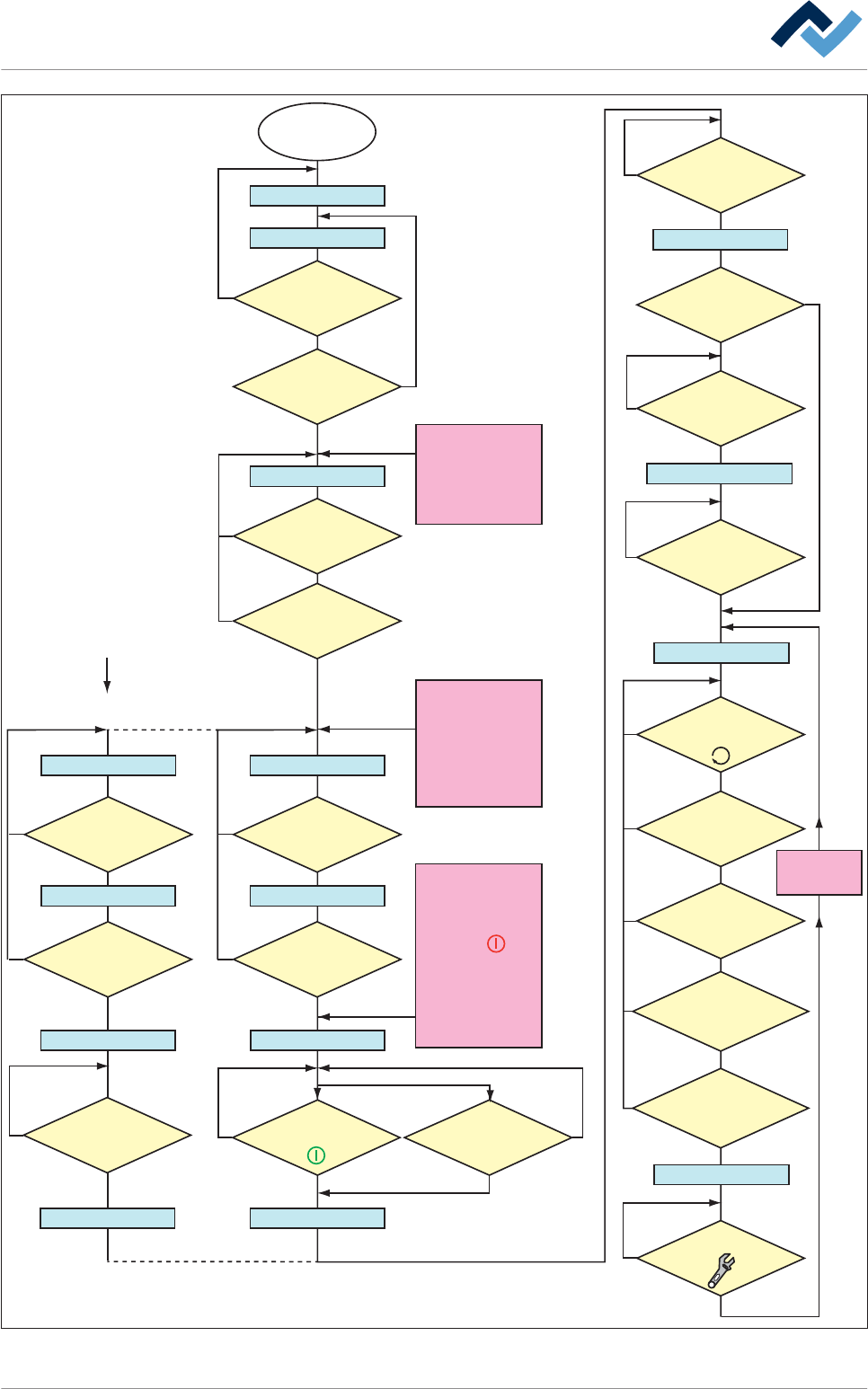

Flussdiagramm: Die blauen Rechtecke definieren die Betriebsarten der Maschine. Diese Betriebsarten

werden auch in der Statusleiste der Bedienoberfläche angezeigt.

Maschinen Init

Referenzierung Servoachsen

Intern: SPS OK?

Referenzierung der

Servoachsen OK?

Nein

Hat der

Bediener die Referenzierung

der Servoachsen

gestartet?

Nein

Sind Servoachsen

vorhanden?

Nein

Versorgungs-

spannung OK?

Taste

[Einrichten] gedrückt?

Folgende Bedingung führt

ebenfalls zum direkten

Übergang in [Leistung Aus]:

• Die Version der

Visualisierungsoftware ist

veraltet

Folgende Bedingungen

führen ebenfalls zum

direkten Übergang in

[Freigabe Aus]:

• Die Taste

[Freigabe Aus] wurde

gedrückt

• Ein Fehler liegt vor,

welcher zu [Freigabe Aus]

führt, z.B. Optionaler CAN

Teilnehmer ist nicht

konfiguriert

Der Auswahldialog

[........................]

erscheint

Automatik

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 217 / 0

Wechseln der Betriebsart

Die wichtigsten Betriebsarten der Maschine sind im Flussdiagramm als Rechtecke

dargestellt. Der Text innerhalb des Rechteckes erscheint immer in der Statusleiste

des Basisdialoges. Dort können Sie die aktuelle Betriebsart jederzeit ablesen.

Die Statusleiste befindet sich am unteren Bildschrirmrand:

Benutzer: keiner Automatik Bibliothek Lötprogramm

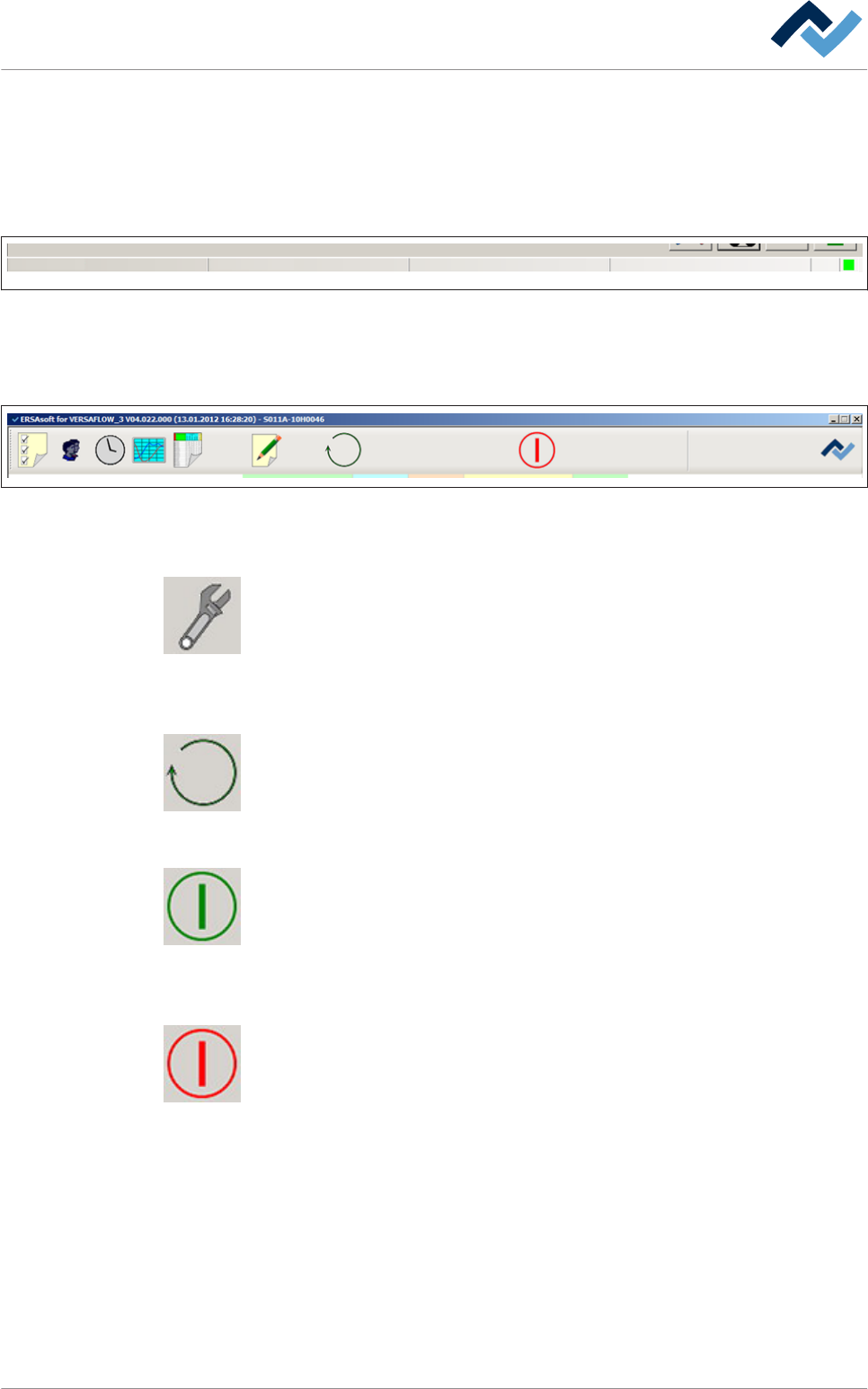

Abb. 71: Die Statusleiste zeigt den momentan angemeldeten Benutzer und die momentane Betriebsart der Maschine an. Im Auto-

matikbetrieb werden zusätzlich die Bibliothek und das momentan aktive Lötprogramm angezeigt.

In der oberen Symbolleiste des Basisdialoges werden die Schaltflächen für die Be-

triebsarten sichtbar:

Vorheizmodul Lötmodul AuslaufEinlauf Einlaufmodul

Tiegel

Benutzer: keiner Betriebsart Einrichten

Fluxermodul

Abb. 72: Obere Symbolleiste

Wenn sich die Maschine in der Betriebsart [Automatik] befindet:

Diese Schaltfläche ist nur in der Betriebsart [Automatik] sichtbar. Durch Klicken auf

diese Schaltfläche können Sie ein aktives Lötprogramm anhalten und die Maschine

in die Betriebsart [Einrichten] versetzen.

Wenn sich die Maschine in der Betriebsart [Einrichten] befindet:

Durch Klicken auf diese Schaltfläche können Sie die Betriebsart der Maschine wech-

seln oder ein Lötprogramm auswählen.

Wenn sich die Maschine in der Betriebsart [Freigabe Aus] befindet:

Wird das grüne Symbol angezeigt, befindet sich die Maschine in der Betriebsart

[Freigabe Aus]: Durch Anklicken dieser Schaltfläche können Sie in die Betriebsart

[Einrichten] wechseln.

Wenn sich die Maschine in der Betriebsart [Einrichten] befindet:

Wird das rote Symbol angezeigt, befindet sich die Maschine in der Betriebsart [Ein-

richten] Durch Anklicken dieser Schaltfläche können Sie in die Betriebsart [Freigabe

Aus] wechseln.

6.13.1

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 218 / 0

Lötprotokoll und Betriebsdaten

Diese Funktion ermöglicht eine genaue Potokollierung und Dokumentation des ge-

samten Produktionsprozesses. Sie können die Daten einer Produktionscharge be-

obachten und exportieren. Sie können sich automatisch für jede Leiterplatte einer

Serie eine separate Prozessdatendatei erzeugen lassen.

Den Dialog öffnen

ü Den Eingabedialog [Lötprotokoll und Betriebsdaten] öffnen:

1. In der oberen Symbolleiste das Basisdialoges die Schaltfläche

anklicken.

ð Wenn das Eingabefeld [Kennwort] erscheint:

2. Den Benutzernamen und das korrekte Kennwort eingeben.

ð Nach korrekter Eingabe von [Benutzername] und [Kennwort:] erscheint der

Eingabedialog [Lötprotokoll und Betriebsdaten]:

Einrichten

Lötprotokoll und Betriebsdaten

Lötprotokoll

Betriebsdaten

Energiemessung

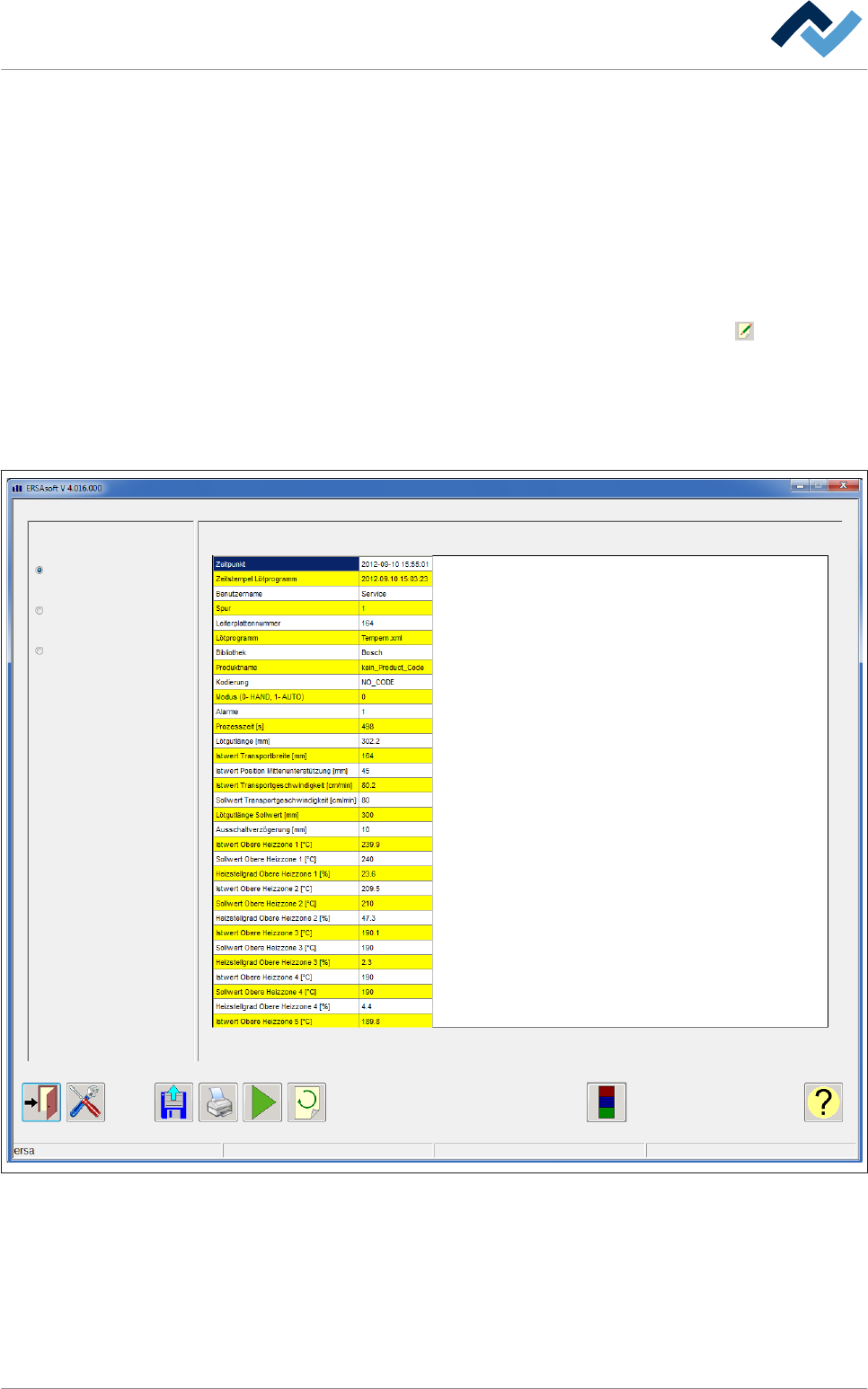

Abb. 73: Der Eingabedialog [Lötprotokoll und Betriebsdaten]. Durch aktivieren der Radio Buttons links oben können Sie die ent-

sprechenden Dialoge öffnen.
