Das [Lötprotokoll] In diesem Dialog können Sie Lötprotokolle aufzeichnen. Sie können sich das Lötpro- tokoll mit allen verfügbaren Soll- und Istwerten tabellarisch anzeigen oder ausdru- cken lassen. Sie können Lötprotoko…

100%1 / 617
HINWEIS
Weshalb ergeben sich Abweichungen in den Zählerständen?
Wird während des Produktionsprozesses Lötgut aus der Maschine entnommen,
können sich Zählerdifferenzen zwischen eingelaufenem und tatsächlich produzier-
tem Lötgut ergeben. Die Zählerstände können daher geändert werden. Wurden
Zählerstände geändert, wird von dem Zählerstand aus weitergezählt, den Sie ein-
gegeben haben.
Der Rahmen [Leistungswerte]
Sie können die Messwerte der eingebauten Messwertgeber ablesen (Option).
Der Rahmen [Berechnete Werte] Die in diesem Rahmen angezeigten Werte wurden
berechnet und sind keine echten Messwerte.
Die Schaltfläche
anklicken, um den Dialog zu schließen.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 222 / 0
Das [Lötprotokoll]
In diesem Dialog können Sie Lötprotokolle aufzeichnen. Sie können sich das Lötpro-
tokoll mit allen verfügbaren Soll- und Istwerten tabellarisch anzeigen oder ausdru-
cken lassen. Sie können Lötprotokolle archivieren und archivierte Lötprotokolle im-
portieren und anzeigen.
Den Dialog öffnen
ü Den Eingabedialog [Lötprotokoll] öffnen:
1. Im Eingabedialog [Lötprotokoll und Betriebsdaten] den Radio button [Lötproto-
koll] aktivieren.
ð Das Lötprotokoll der Maschine wird angezeigt:
Einrichten
Lötprotokoll und Betriebsdaten
Lötprotokoll
Betriebsdaten
Energiemessung

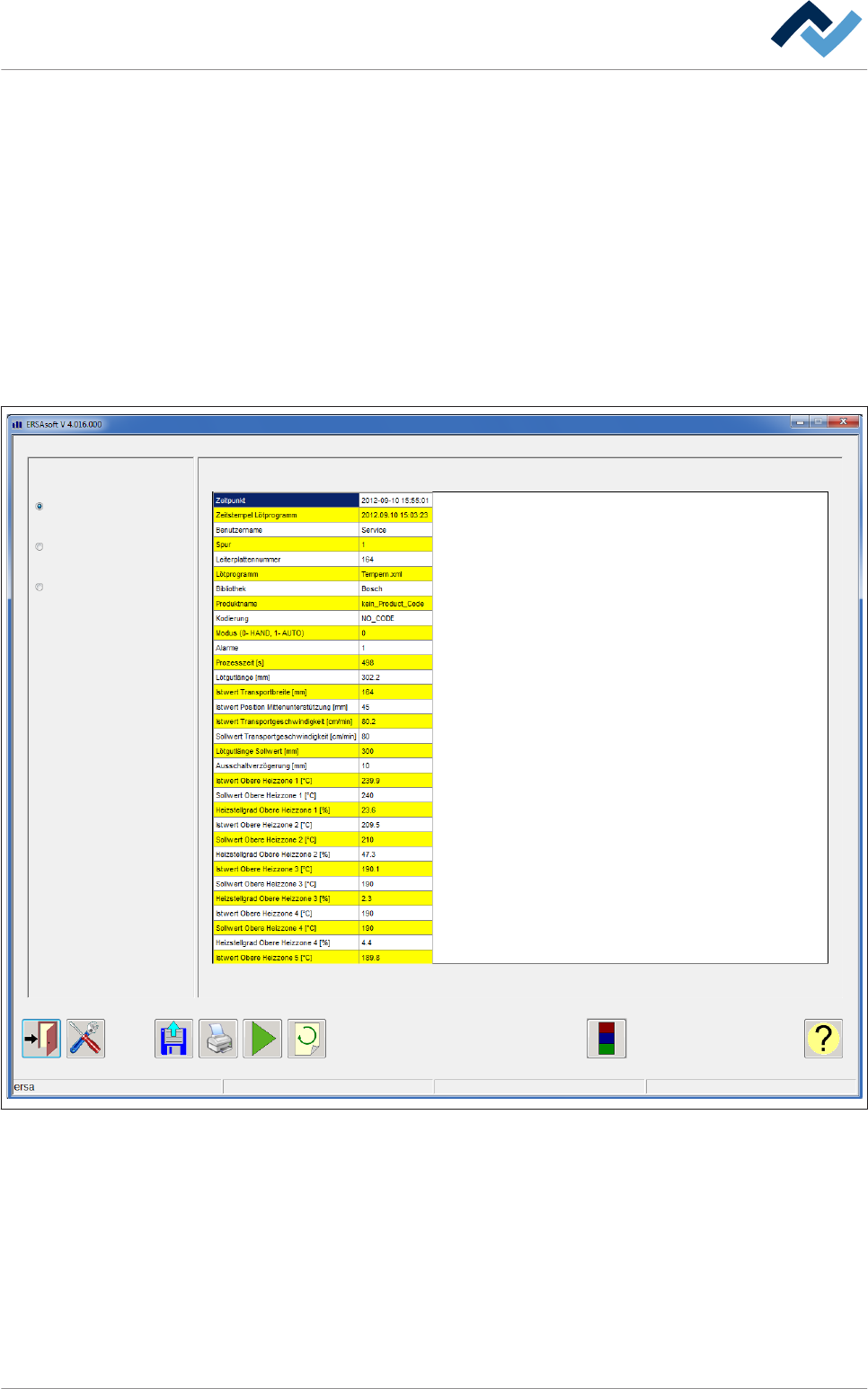

Abb. 75: Das Lötprotokoll. In diesem Dialog wird das Lötprotokoll tabellarisch dargestellt
Auf der rechten Seite des Dialoges erscheint das Lötprotokoll. Wurde noch kein Löt-
protokoll aufgezeichnet oder kein Lötprotokoll importiert, ist das Fenster zunächst
leer. Das Lötprotokoll wird immer in der aktuell eingestellten Benutzersprache auf-
gezeichnet.
6.14.2
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 223 / 0
HINWEIS
Keine Änderungen möglich?
Für den Zugang zu diesem Dialog sind die Benutzerrechte [Sollwerteingabe] erfor-
derlich. Die Einstellungen können ohne Benutzernamen und Kennwort lediglich
angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage er-
scheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche
[Abbrechen].

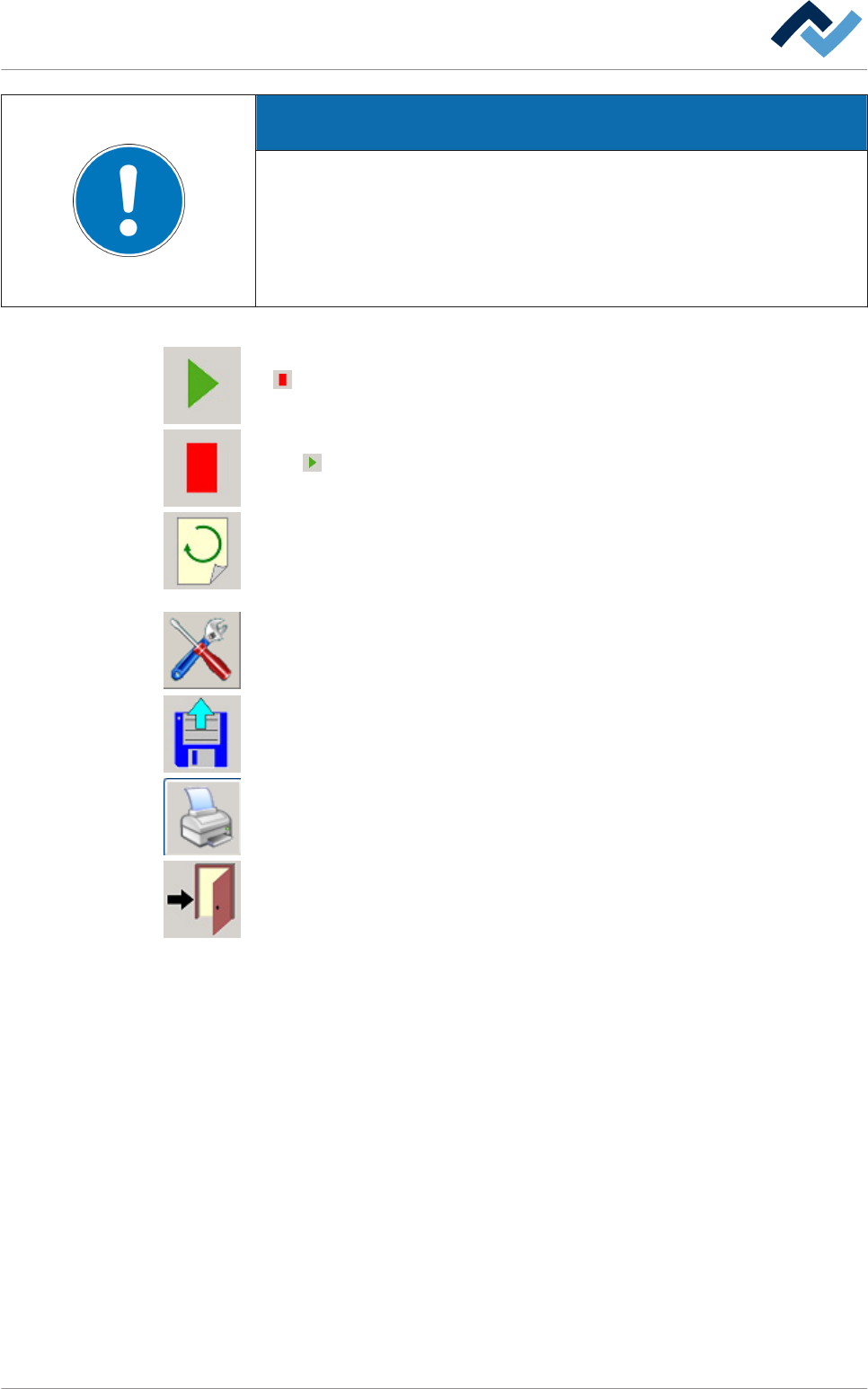

Die untere Symbolleiste verfügt über folgende Schaltflächen:
Aufzeichnung starten. Während der Aufzeichnung verwandelt sich die Schaltfläche
in . In der Betriebsart [Automatik] kann die Aufzeichnung nicht gestartet werden!
Aufzeichnung stoppen. Ist die Aufzeichnung gestoppt, verwandelt sich die Schaltflä-
che in .
Aktualisiert die Anzeige des Lötprotokolls. Die Anzeige des Lötprotokolls ist statisch
und gilt immer für das Lötgut, welches die Maschine zuletzt verlassen hat. Die An-
zeige muss aktualisiert werden, sobald das nächste Lötgut die Maschine verlassen
hat. Zum Aktualisieren diese Schaltfläche anklicken.
Öffnet den Einstellungsdialog [Lötprotokoll]. Während der Aufzeichnung des Löt-
protokolls ist diese Schaltfläche nicht verfügbar.
Importiert gespeicherte Lötprotokolle und zeigt diese an.
Druckt das aktuelle Lötprotokoll.
Schließt den Dialog
