Energiemessung In diesem Dialog können Sie die elektrischen Energiedaten der Maschine ablesen. ü Den Dialog [Energiemessung] anzeigen: 1. Den Radio Button [Energiemessung] aktivieren. ð Die Energiedaten der Maschine werd…
1. Den Radio Button [Alles in einem Verzeichnis] aktivieren.
ð Die Protokolldateien werden immer im selben Verzeichnis gespeichert.
ü Die Daten jeden Tag in ein neues Verzeichnis speichern:
1. Den Radio button [Pro Tag ein Verzeichnis]
ð Die Protokolldateien werden jeden Tag in ein neues Verzeichnis gespeichert.
Das Verzeichnis wird automatisch mit dem aktuellen Datum versehen.
ü Einen zusätzlichen Protokolltyp wählen:
1. Im Dropdown-Menü [Zusätzlicher Protokolltyp] einen Eintrag auswählen.
ð [Zusätzlicher Protokolltyp]: Sie können zwischen den Protokolltypen [keines],
[ZVEI] und [Nicht definiert] wählen.
ü Einstellungen übernehmen, Dialog schließen
1. Die Einstellung durch Anklicken der Schaltfläche
übernehmen.
2. Die Schaltfläche anklicken, um den Dialog zu schließen.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 227 / 0
Energiemessung
In diesem Dialog können Sie die elektrischen Energiedaten der Maschine ablesen.
ü Den Dialog [Energiemessung] anzeigen:
1. Den Radio Button [Energiemessung] aktivieren.
ð Die Energiedaten der Maschine werden angezeigt:
Lötprotokoll und Betriebsdaten
Lötprotokoll
Betriebsdaten
Einrichten
Energiemessung
Spannung RMS Arbeit
LeistungStrom RMS
Frequenz
Phase A (L1)
Phase B (L2)
Phase C (L3)
Phase C (L3)
Phase B (L2)
Phase A (L1)
Nullleiter
Gemessen
Arbeit
Gesamtblindarbeit
Gesamtscheinarbeit
Gesamtwirkleistung
Gesamtblindleistung
Gesamtscheinleistung
Leistungsfaktor
Hz
A
A
A
A
V
V
V kWh
kWh
kWh
VA
VA
%
W

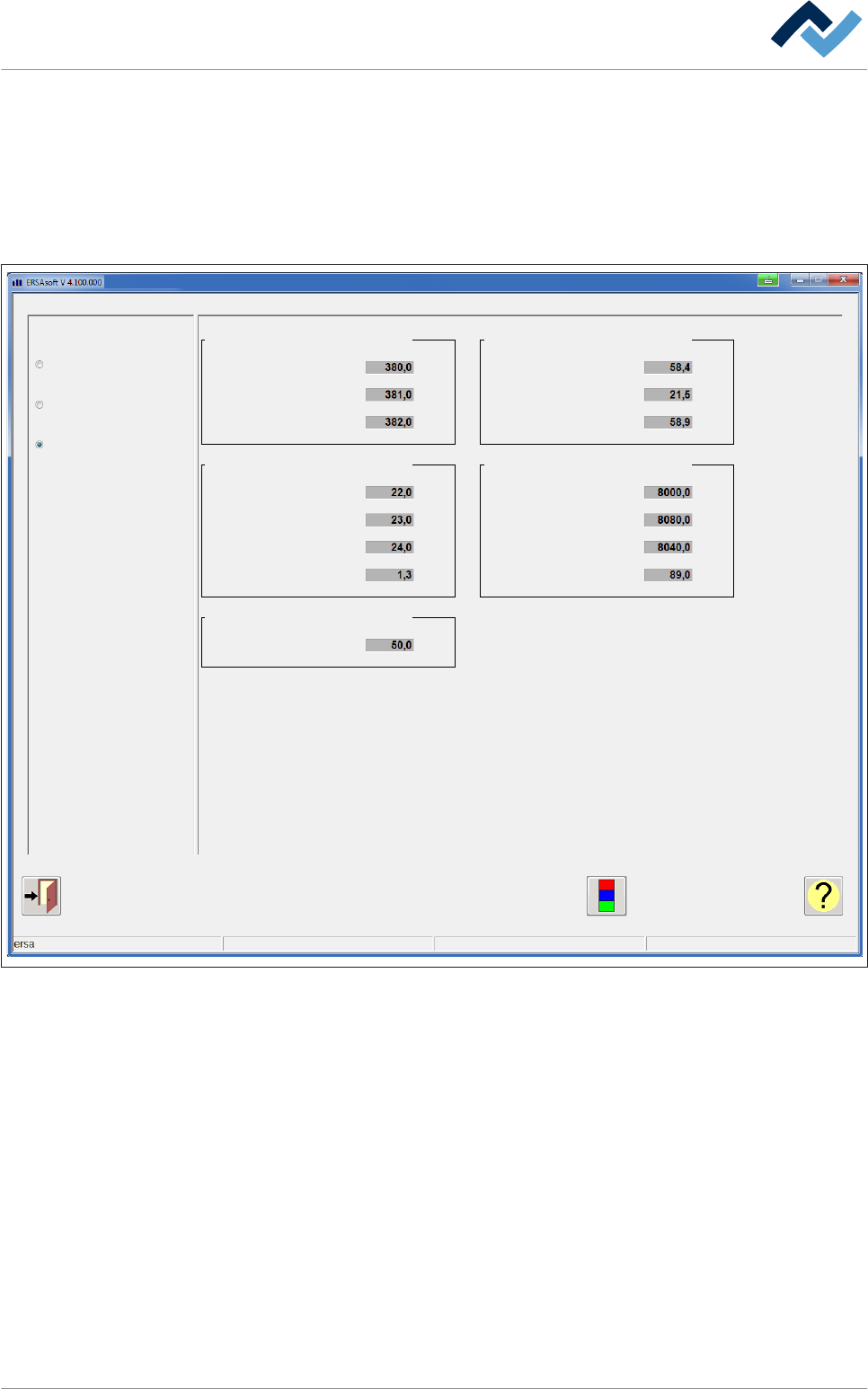

Abb. 77: Der Dialog [Energiemessung]
Spannungsmessung im Rahmen [Spannung RMS]
In diesem Rahmen können Sie die momentane Phasenspannung der Phasen L1...L3
in [V] ablesen.
Strommessung im Rahmen [Strom RMS]
In diesem Rahmen können Sie den momentanen Strom durch die Phasen L1...L3 so-
wie den momentanen Strom durch den Nullleiter in [A] ablesen.
Frequenzmessung im Rahmen [Frequenz]
In diesem Rahmen können Sie die momentane Netzfrequenz in [Hz] ablesen.
6.14.6
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 228 / 0
Messung der elektrischen Arbeit im Rahmen [Arbeit]
In diesem Rahmen können Sie die verbrauchte elektrische Arbeit seit der letzten
Betätigung der Schaltfläche Schaltfläche [Reset] in [kWh] ablesen.
ü Den Zähler zurücksetzen:
1. Die Schaltfläche [Reset] anklicken.
ð Die Anzeigen werden auf den Wert [0] zurückgesetzt.
Messung der elektrischen Leistung im Rahmen [Leistung]
In diesem Rahmen können Sie die momentanen Leistungswerte und den Leistungs-
faktor der Maschine ablesen.
Die Schaltfläche
anklicken, um den Dialog zu schließen.
