Informationen und Störungen anzeigen im Eingabedialog [Aggregatinfo] Wenn das Symbol unterhalb einer Schaltfläche erscheint, können Sie für das Aggregat weitere Informationen abrufen. HINWEIS Keine Änderungen möglich? Fü…

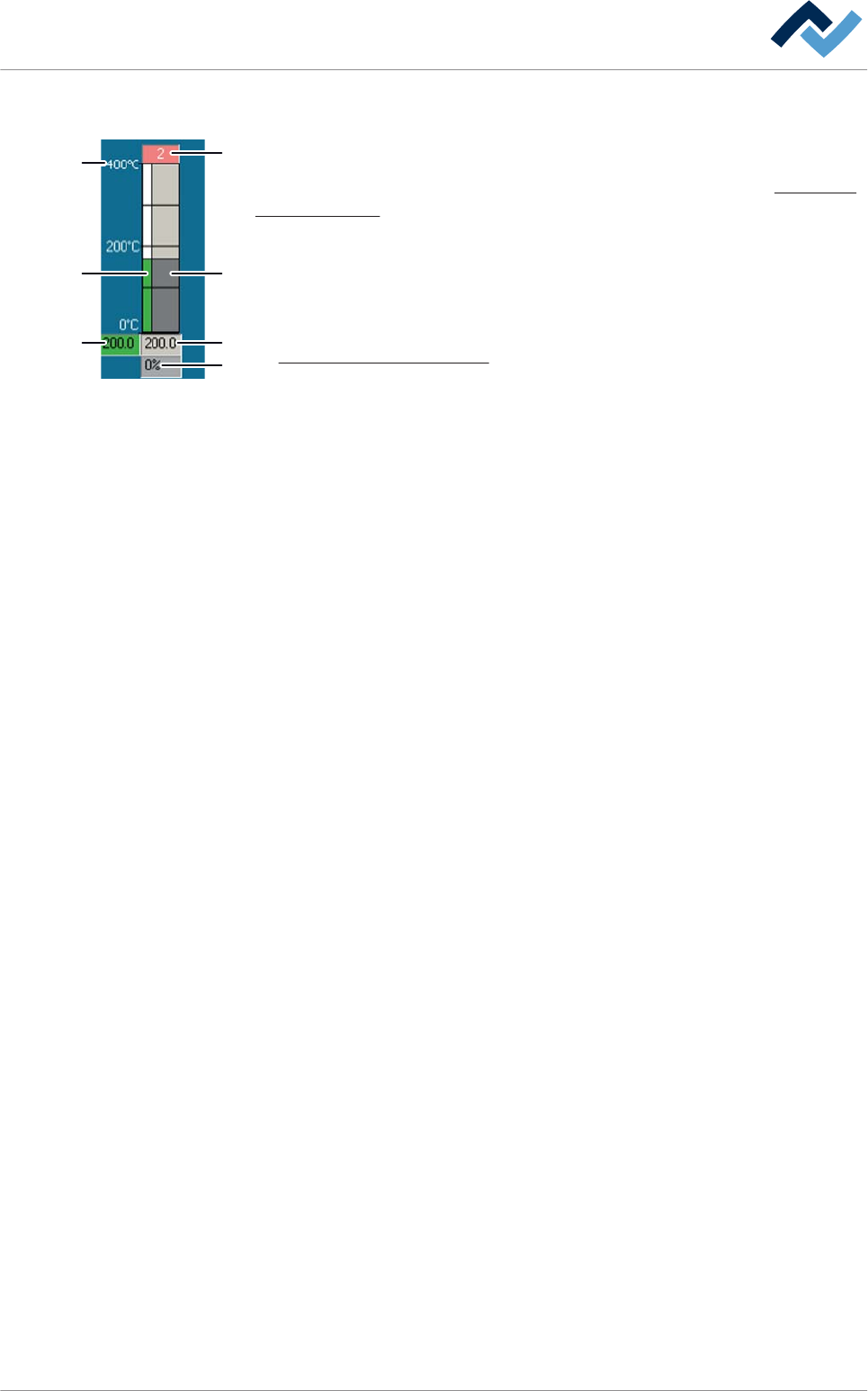

Das Zonensymbol und seine Funktionen
Eine Temperaturgeregelte Zone wird im Basisdialog wie nebenstehend dargestellt.
Sie können auch ungeregelte Zonen darstellen (Solche Zonen verfügen nicht über
Thermoelemente zur Temperaturregelung, lesen Sie hierzu das Kapitel
Allgemeine
Voreinstellungen [} 317]).
Sie können die folgenden Werte ablesen:
(1) Laufende Nummerierung der Zone
(2) Grafische Darstellung der eingestellten Solltemperatur.
(3) Numerische Anzeige der eingestellten Solltemperatur. Lesen Sie hierzu das Kapi-
tel
Allgemeine Voreinstellungen [} 317].
(4) Grafische Darstellung der Isttemperatur einer Zone:
▪ Grau: Die Zone ist ausgeschaltet
▪ Hellgrün: Die Temperatur der Zone liegt innerhalb des Toleranzbereiches
▪ Rot: Die Temperatur der Zone liegt über dem Toleranzbereich
▪ Blau: Die Temperatur der Zone liegt unter dem Toleranzbereich
(5) Numerische Anzeige der Isttemperatur in [°C]
(6) Numerische Anzeige der Lüfterdrehzahl in [%] vom Maximalwert:
▪ Grau: Der Lüfter ist ausgeschaltet
▪ Hellgrün: Die Drehzahl des Lüfters liegt innerhalb des Toleranzbereiches
▪ Rot: Eine Störung des Lüfters liegt vor
▪ Gelb: Der Lüfter läuft im Moment an (Anlaufphase), der Lüfter läuft nach (Aus-
laufphase) oder die Vorlaufzeit des Lüfters läuft.
(7) Temperaturskala
6.17.5
1
4
5
6
2
3
7
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 242 / 0

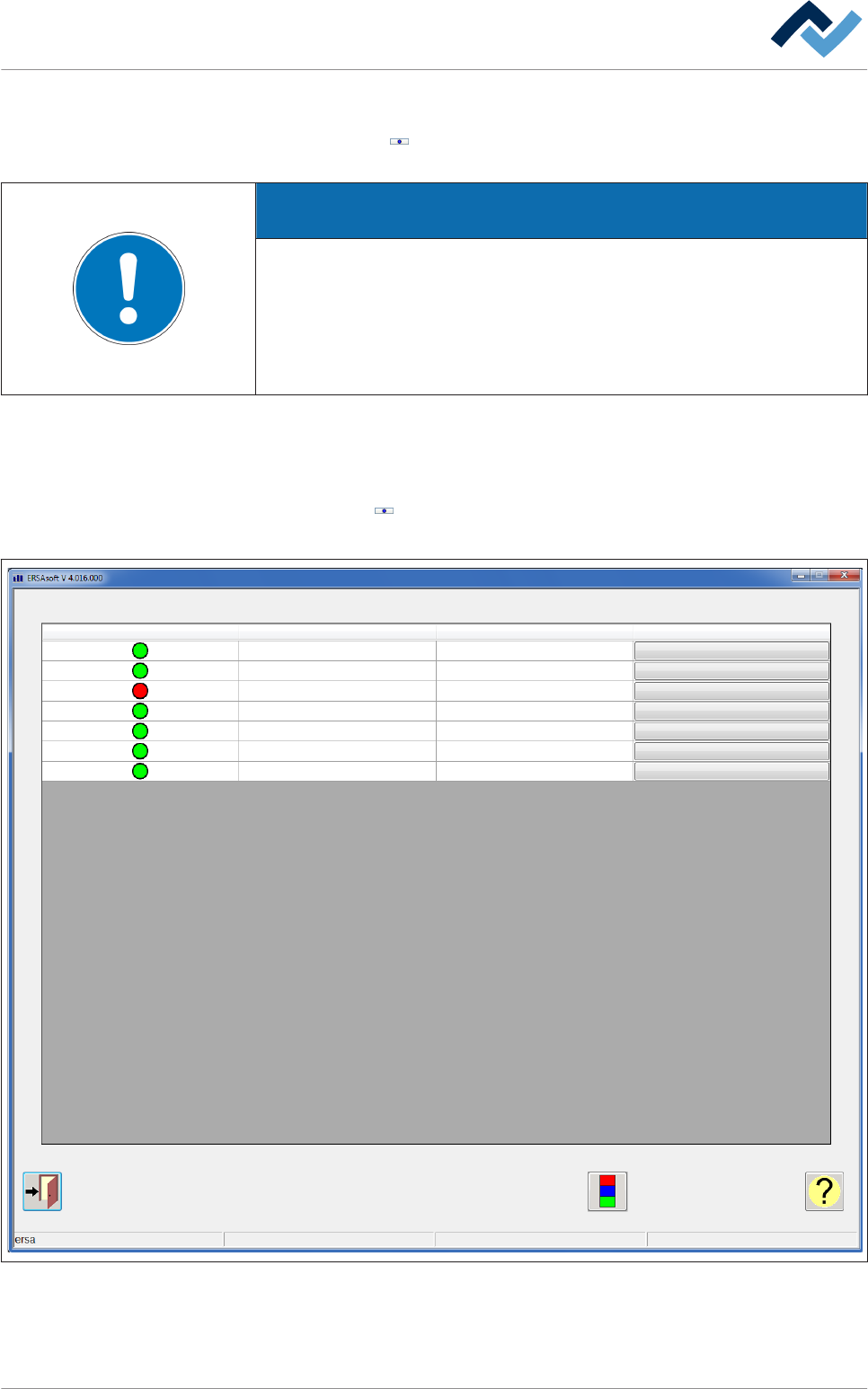

Informationen und Störungen anzeigen im Eingabedialog [Aggregatinfo]
Wenn das Symbol unterhalb einer Schaltfläche erscheint, können Sie für das
Aggregat weitere Informationen abrufen.
HINWEIS
Keine Änderungen möglich?
Für den Zugang zu diesem Dialog sind die Benutzerrechte [Sollwerteingabe] erfor-
derlich. Die Einstellungen können ohne Benutzernamen und Kennwort lediglich
angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage er-
scheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche
[Abbrechen].
Den Dialog öffnen
ü Den Eingabedialog [Aggregatinfo] öffnen:
1. Das Symbol anklicken
ð Der Eingabedialog [Aggregatinfo] erscheint:
Aggregatinfo
Status Meldeort Meldetext Hilfe
Maschine
Maschine
Maschine
Maschine
Maschine
Einrichten Aktiv Anzeigen
Anzeigen
Anzeigen
Anzeigen
AnzeigenCAN-Master IO-Netz Can-Bus ok
Störung
Schaltuhr aktiv
Freigabe Maschine
Phasenrelais ok
Haube offen
--
--
Eingabedialog
Restsauerstoff
Einrichten
Abb. 82: Der Eingabedialog [Aggregatinfo]
6.17.6
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 243 / 0
Der Dialog verfügt über die folgenden Register
▪ [Status] Zeigt den momentanen Status des Aggregates an. Grün: Das Aggregat
ist verfügbar, es liegen keine Meldungen oder Störungen vor. Rot: Das Aggre-
gat ist nicht verfügbar, es liegt eine Meldung oder eine Störung vor.
▪ [Meldeort] Welcher Bereich der Maschine ist von der Meldung oder Störung
betroffen?
▪ [Meldetext] Hier finden Sie zum Status des Aggregates einen erläuternden
Text.
▪ [Hilfe] Sie können einen Hilfetext anzeigen, indem Sie auf die Schaltfläche [An-
zeigen] klicken. Escheint innerhalb der Schaltfläche das Symbol [--], ist kein Hil-
fetext verfügbar.
Die Schaltfläche
anklicken, um den Dialog zu schließen.
HINWEIS
Weshalb kann die Betriebsart nicht gewechselt / ein Lötprogramm nicht gestar-
tet werden?
Erscheint das Symbol [Aggregatinfo] innerhalb des Symboles: können Sie die
Betriebsart nicht wechseln und kein Lötprogramm starten. Statt dessen erscheint
der Eingabedialog [Aggregatinfo]. Dies erleichtert die Suche nach der Fehlerursa-
che:
ü Ermitteln Sie die Fehlerursache:
1. Die passende Hilfe durch anklicken der Schaltfläche [Anzeigen] öffnen
2. Die Ursache der Störung beheben
3. Den Eingabedialog schließen
4. Den Dialog [Meldungen] öffnen, die Meldungen quittieren
5. Versuchen Sie erneut, die Betriebsart zu wechseln oder das Lötprogramm zu
starten.
ð Hiermit ist der Vorgang abgeschlossen.
