[A] Sensorposition Zone 1 Zone 2 Zone 3 Zone 4 Zone 5 [C] [B] Abb. 88: Beispiel: Ermitteln der Sensorposition 3. Die ermittelte Sensorposition in das Eingabefeld [ Sensorposition] eingeben. 4. Die Einstellung durch Ankli…

Die Position der Temperatursensoren angeben

Jede Zone verfügt über ein Thermoelement (Sensor) zur Messung der Zonentempe-

ratur. Deren Messwerte werden beispielsweise zur Erstellung der Lötprotokolle

verwendet. Die Einbaupositionen der Sensoren sind abhängig von der Maschinen-

type und werden in der Regel nur ein Mal bei der Inbetriebnahme festgelegt. Daher

sind Änderungen nur in Ausnahmefällen erforderlich.

Einrichten

Zonen oben Einstellungen

Zone

Temperaturkompensation

T(t)=(k/10000 + 1) * t + b

Status

°C

Überwachung des Lüftersmotors aktiv

Sensorposition

Klemmstellentemperatur

Proportionalverstärkung Heizen

Nachstellzeit (I-Anteil) Heizen

Vorhaltezeit (D-Anteil) Heizen

Dynamik bei Sollwertsprung

Dynamik bei Sollwertsprung (Heizen)

Proportionalverstärkung Kühlen

Nachstellzeit (I-Anteil) Kühlen

Vorhaltezeit (D-Anteil) Kühlen

Dynamik bei Sollwertsprung

Kabelbruch

Istwert zu hoch

Sollwert zu hoch

Wert eingefroren

Stellgrad 100% - Wert unverändert

Heizstellgrad

Kühlstellgrad

Aktuelle Drehzahl des Lüftermotors

Toleranz bis Zone bereit (kleiner Sollwerttoleranz)

U/min

°C

%/°C

Kühlzone

Heizstellgrad Mittelwert

Kühlstellgrad Mittelwert

Regelparameter

Temperatur Sollwert

T(t)

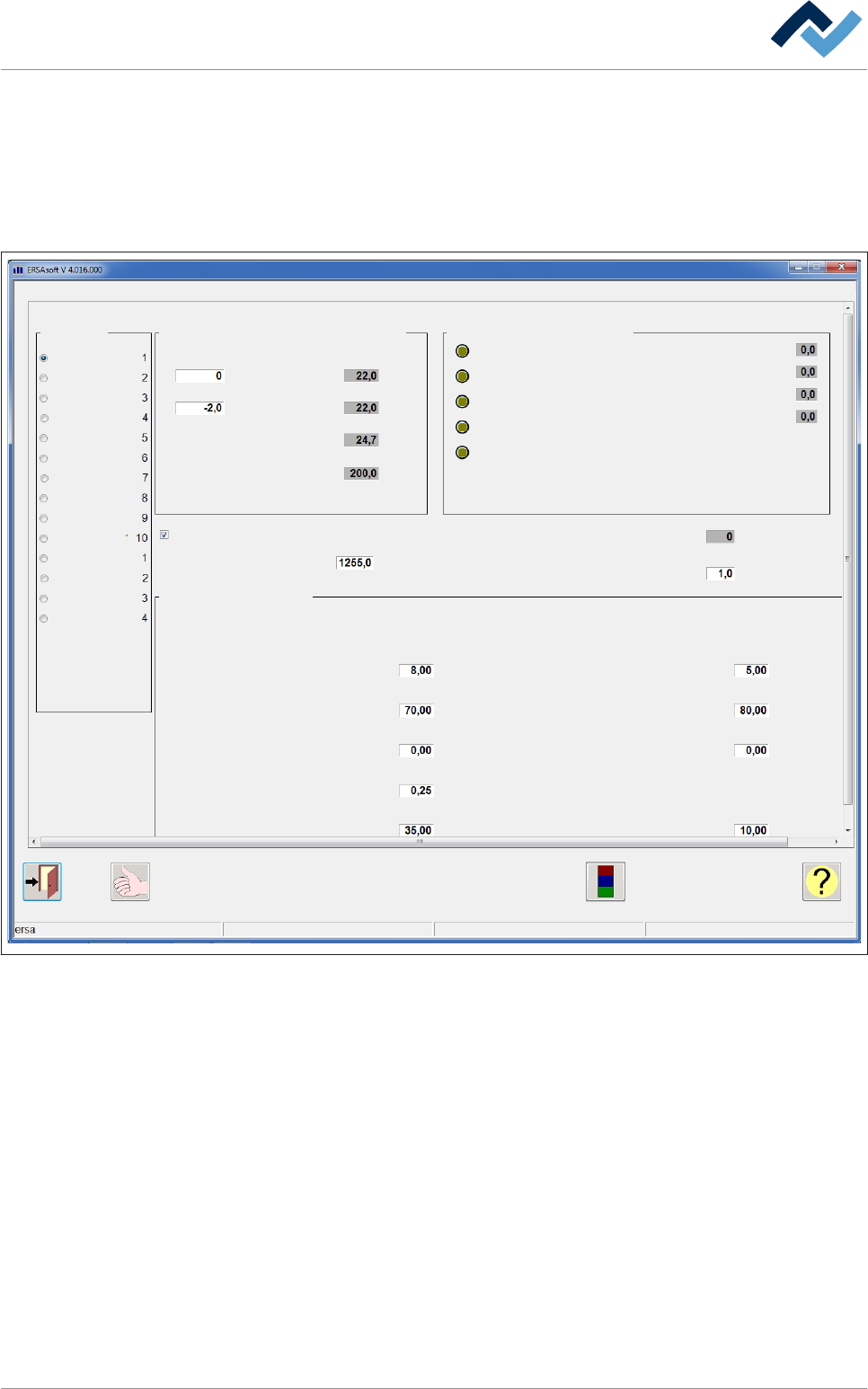

Abb. 87: Der Einstellungsdialog [Zonen oben]

ü Im folgenden Beispiel soll die Position des Sensors in der zweiten Heizzone er-

mittelt und eingestellt werden:

1. Im Rahmen [Zone] die Zone [2] auswählen.

2. Den Abstand [A] (vom Einlauf der Maschine bis zur ersten Zone) und den Ab-

stand [B] addieren, dies ergibt die Sensorposition [C]: 905 mm + 350 mm =

1255 mm. Beachten Sie hierzu die folgende Abbildung:

6.17.8.2

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 258 / 0

[A]

Sensorposition

Zone 1 Zone 2 Zone 3 Zone 4 Zone 5

[C]

[B]

Abb. 88: Beispiel: Ermitteln der Sensorposition

3. Die ermittelte Sensorposition in das Eingabefeld [Sensorposition] eingeben.

4. Die Einstellung durch Anklicken der Schaltfläche übernehmen.

ð Hiermit ist der Vorgang abgeschlossen.

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 259 / 0

[Toleranz bis Zone bereit]: Wert ändern

Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sichtbar,

wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administration] die

Checkbox [Erweiterte Darstellung] aktiviert wurde.

Wird die Solltemperatur in einer Zone erreicht, so wird der Zustand [Zone bereit]

von der Steuerung an die Visualisierung übergeben. Sie können einen Wert in [Kel-

vin] angeben, damit dieser Zustand bereits vor Erreichen der Solltemperatur an die

Visualisierung übergeben wird. Diese Maßnahme ist nur in Ausnahmefällen sinn-

voll. Beispiel: Die Solltemperatur beträgt 220°C. Die Meldung [Zone bereit] soll je-

doch bereits bei einer Isttemperatur von 219 °C erfolgen, beachten Sie hierzu die

folgende Abbildung:

[Sollwert] 220°C

[Istwert]

Alarm

Zustand

[Zone bereit]

Zeit

Wartemeldung bis Zone bereit

[Toleranz -5K]

-1K

[Toleranz +5K]

[Toleranz bis Zone

bereit (< Sollwerttoleranz)]

+1K

Toleranzüberwachung aktiv

Abb. 89: Temperaturregelung innerhalb einer Zone: Die Wartemeldung bis [Zone bereit] en-

det bereits 1K vor dem Erreichen der Solltemperatur. Ist die Toleranzauswertung aktiv, er-

folgt bei Überschreiten von 225°C und beim Unterschreiten von 215°C eine Alarmmeldung.

Beachten Sie hierzu auch den oberen Teil des Eingabedialoges [Zonen oben]:

Zone

1 2 3 4 5 6 7 8 9 10 1 2 3

Sollwert [°C]

Istwert [°C]

Toleranz+ [°C]

Toleranz- [°C]

Heizstellgrad [%]

Kühlstellgrad [%]

Zuordnung FUR

200.0 200.0 200.0 200.0 200.0 200.0 200.0

5.0 5.0 5.0 5.0 5.0 5.0 5.0

5.05.05.05.05.05.05.0

Abb. 90: Der Eingabedialog [Zonen oben]

ü Den Wert [Toleranz bis Zone bereit (kleiner Sollwerttoleranz)] um 1 Kelvin än-

dern:

1. Im Rahmen [Zone] eine Zone auswählen.

2. Das Eingabefeld [Toleranz bis Zone bereit (kleiner Sollwerttoleranz)] anklicken

und den Wert in [1 K] eingeben.

3. Die Einstellung durch Anklicken der Schaltfläche

übernehmen.

ð Hiermit ist der Vorgang abgeschlossen.

Regelparameter ändern im Rahmen [Regelparameter]

Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sichtbar,

wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administration] die

Checkbox [Erweiterte Darstellung] aktiviert wurde.

6.17.8.3

6.17.8.4
