VORSICHT Fehlfunktionen der Maschine möglich! Nehmen Sie hier nur dann Änderungen vor, wenn Sie über Fachwissen aus der Re- gelungstechnik verfügen. Geregelte Kühlzonen Dieser Dialog ist nur dann sichtbar, wenn im Rahmen…
[Toleranz bis Zone bereit]: Wert ändern
Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sichtbar,
wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administration] die
Checkbox [Erweiterte Darstellung] aktiviert wurde.
Wird die Solltemperatur in einer Zone erreicht, so wird der Zustand [Zone bereit]
von der Steuerung an die Visualisierung übergeben. Sie können einen Wert in [Kel-
vin] angeben, damit dieser Zustand bereits vor Erreichen der Solltemperatur an die
Visualisierung übergeben wird. Diese Maßnahme ist nur in Ausnahmefällen sinn-
voll. Beispiel: Die Solltemperatur beträgt 220°C. Die Meldung [Zone bereit] soll je-
doch bereits bei einer Isttemperatur von 219 °C erfolgen, beachten Sie hierzu die
folgende Abbildung:
[Sollwert] 220°C
[Istwert]
Alarm
Alarm
Zustand
[Zone bereit]
Zeit
Wartemeldung bis Zone bereit
[Toleranz -5K]
-1K
[Toleranz +5K]
[Toleranz bis Zone
bereit (< Sollwerttoleranz)]
+1K
T
Toleranzüberwachung aktiv

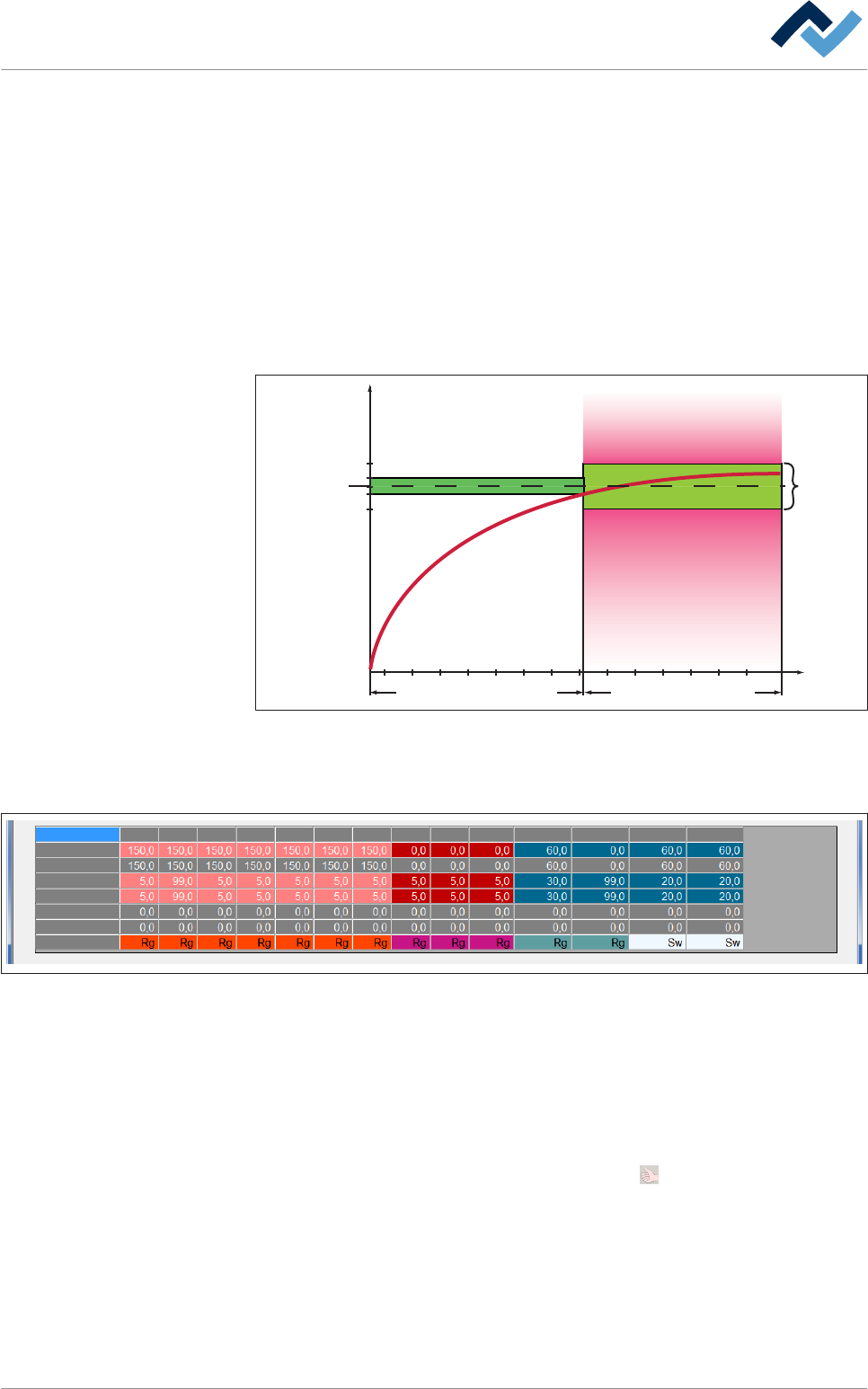

Abb. 89: Temperaturregelung innerhalb einer Zone: Die Wartemeldung bis [Zone bereit] en-
det bereits 1K vor dem Erreichen der Solltemperatur. Ist die Toleranzauswertung aktiv, er-
folgt bei Überschreiten von 225°C und beim Unterschreiten von 215°C eine Alarmmeldung.
Beachten Sie hierzu auch den oberen Teil des Eingabedialoges [Zonen oben]:
Zone
1 2 3 4 5 6 7 8 9 10 1 2 3
Sollwert [°C]
Istwert [°C]
Toleranz+ [°C]
Toleranz- [°C]
Heizstellgrad [%]
Kühlstellgrad [%]
Zuordnung FUR
200.0 200.0 200.0 200.0 200.0 200.0 200.0
200.0 200.0 200.0 200.0 200.0 200.0 200.0
5.0 5.0 5.0 5.0 5.0 5.0 5.0
5.05.05.05.05.05.05.0
Abb. 90: Der Eingabedialog [Zonen oben]
ü Den Wert [Toleranz bis Zone bereit (kleiner Sollwerttoleranz)] um 1 Kelvin än-
dern:
1. Im Rahmen [Zone] eine Zone auswählen.
2. Das Eingabefeld [Toleranz bis Zone bereit (kleiner Sollwerttoleranz)] anklicken
und den Wert in [1 K] eingeben.
3. Die Einstellung durch Anklicken der Schaltfläche
übernehmen.
ð Hiermit ist der Vorgang abgeschlossen.
Regelparameter ändern im Rahmen [Regelparameter]
Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sichtbar,
wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administration] die
Checkbox [Erweiterte Darstellung] aktiviert wurde.
6.17.8.3
6.17.8.4
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 260 / 0
VORSICHT
Fehlfunktionen der Maschine möglich!
Nehmen Sie hier nur dann Änderungen vor, wenn Sie über Fachwissen aus der Re-
gelungstechnik verfügen.
Geregelte Kühlzonen
Dieser Dialog ist nur dann sichtbar, wenn im Rahmen [Zone] eine passend konfigu-
rierte Zone - zum Beispiel [Kühlzone 1] - ausgewählt wurde. Im Rahmen [Geregelte
Kühlung] können Sie dann den Status der geregelten Kühlzone anzeigen.
6.17.8.5
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 261 / 0
Der Eingabedialog [Frequenzumrichter]
ü Den aktuellen Status eines Frequenzumrichters anzeigen:
1. In der unteren Symbolleiste des Eingabedialoges [Zonen] die Schaltfläche
anklicken.
ð Der Eingabedialog [Frequenzumrichter] wird geöffnet:
FU auswählen
Einrichten
Konvektion oben 1
Konvektion oben 2
Konvektion Kühlzone
Konvektion oben 1
Aktuelle Stromaufnahme
Sollwert Stromaufnahme
Toleranzstrom +
Aktueller Fehler
Letzter Fehler
Eingangsspannung
Ausgangsfrequenz
Statusregister
Betriebsdauer
Freigabedauer
Kommunikation OK
Eingang Freigabe OK (Klemme 21 oder 10)
Drehzahl
Temperatur
Version
Typ
CAN Adresse
Kein Fehler
Kein Fehler
U/min
mA
mA
mA
V
Hz
°C
°C
h
h

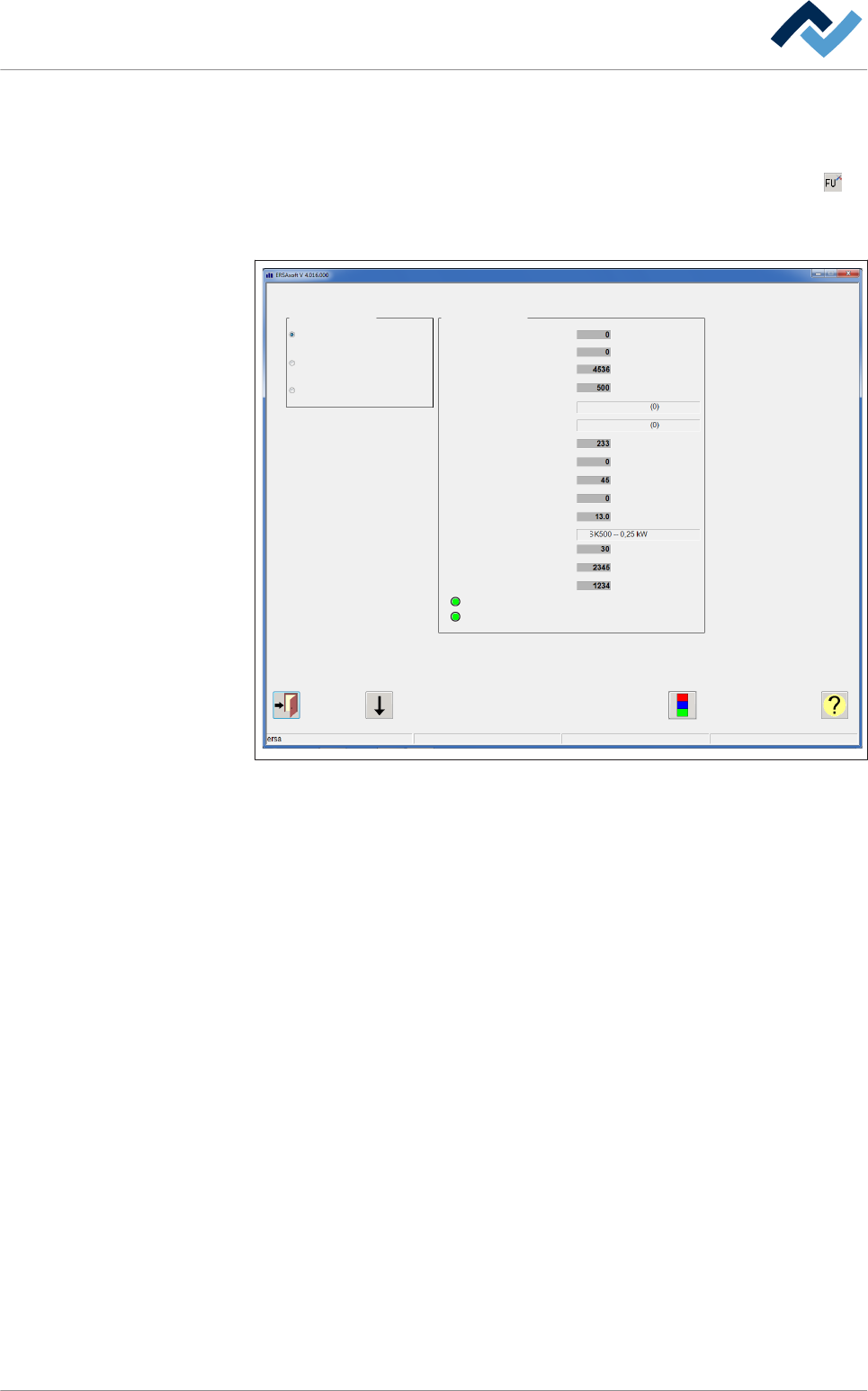

Abb. 91: Der Eingabedialog [Frequenzumrichter]
2. Im Rahmen [FU auswählen] den Radiobutton des gewünschten Frequenzum-
richters anklicken, um seine Eigenschaften anzuzeigen.
ð Nun können Sie folgendes ablesen:
▪ [Drehzahl] Zeigt die aktuelle Istdrehzahl des Lüfters in [U/min ] an.
▪ [Aktuelle Stromaufnahme] Zeigt die aktuelle Stromaufnahme des Lüfters in
[mA] an.
▪ [Sollwert Stromaufnahme] Zeigt die Soll-Stromaufnahme des Lüfters in [mA]
an.
▪ [Toleranzstrom +] Maximal tolerierbare Stromdifferenz in [mA].
▪ [Aktueller Fehler] Zeigt einen aktuell aufgetretenen Fehler des Frequenzum-
richters an.
▪ [Letzter Fehler] Zeigt den zuletzt aufgetretenen Fehler des Frequenzumrichters
an.
▪ [Eingangsspannung] Zeigt die an den Eingangsklemmen des Frequenzumrich-
ters anliegende Spannung in [V] an.
▪ [Ausgangsfrequenz] Zeigt die Ausgangsfrequenz des Umrichters in [Hz] an.
▪ [Temperatur] Zeigt die aktuelle Temperatur des Frequenzumrichters in [°C] an.
▪ [Statusregister] Anzeige zu Service- und Diagnosezwecken.
▪ [Version] Zeigt die Version der im Frequenzumrichter vorhandenen Software
an.
6.17.9
