[Lötgutverfolgung] Öffnet den Eingabedialog [Lötgutverfolgung]. Lesen Sie hierzu das Kapitel Der Eingabedialog [Lötgutverfolgung] [ } 294]. Einstellungen für Inline-Schnittstelle: [Inline-Schnittstelle Einlauf] Öffnet de…
1. Das Eingabefeld [Sollwert] anklicken und einen Wert in [cm/min] eingeben.
ð Der Transport wird mit der eingestellten Geschwindigkeit laufen. Im Anzeige-
feld [Istwert] können Sie die aktuelle Transportgeschwindigkeit ablesen.
Transport einschalten:
ü Einen Transport einschalten:
1. Die Schaltfläche anklicken, die Nummer der Transportspur wird innerhalb
der Schaltfläche angezeigt.
ð Der Transport wird gestartet. Die Schaltfläche kann in mehreren Farben ange-
zeigt werden. Jeder Farbe liegt eine definierte Funktion zu Grunde. Folgende
Farben sind möglich:
▪ Grau: Der Transport ist ausgeschaltet.
▪ Gelb:
– Der Transport läuft im Moment an (Anlaufphase)
– Der Transport läuft im Moment nach (Auslaufphase)
▪ Grün: Der Transport läuft mit seiner Sollgeschwindigkeit
▪ Rot: Eine Störung liegt vor.
ü Den Zustand des Aggregates ablesen:
1. Der Meldetext befindet sich rechts neben der Schaltfläche [Aggregatinfo]
ð Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sicht-
bar, wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administrati-
on] die Checkbox [Erweiterte Darstellung] aktiviert wurde.
Einlauf freigeben:
ü Den Einlauf der Maschine für eine Transportspur freigeben:
1. Die Schaltfläche
anklicken, die Nummer der Transportspur wird innerhalb
der Schaltfläche angezeigt.
ð Der Einlauf der Transportspur wird freigegeben. Diese Schaltfläche kann in ver-
schiedenen Farben angezeigt werden. Jeder Farbe liegt eine definierte Funkti-
on zu Grunde. Folgende Farben sind möglich:
▪ Grau: Der Einlauf ist nicht freigegeben. Es wird kein Lötgut in die Maschine ein-
gelassen.
▪ Grün: Der Einlauf ist freigegeben. Lötgut wird in die Maschine eingelassen.
ü Den Zustand des Aggregates ablesen:
1. Der Meldetext befindet sich rechts neben der Schaltfläche [Aggregatinfo]
ð Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sicht-
bar, wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administrati-
on] die Checkbox [Erweiterte Darstellung] aktiviert wurde.
Die untere Symbolleiste:
[Kettenöler] Öffnet den Einstellungsdialog [Kettenöler]
Lesen Sie hierzu das Kapitel Der Einstellungsdialog [Kettenöler] [} 270].
Einstellungen für Lötgutverfolgung:
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 269 / 0

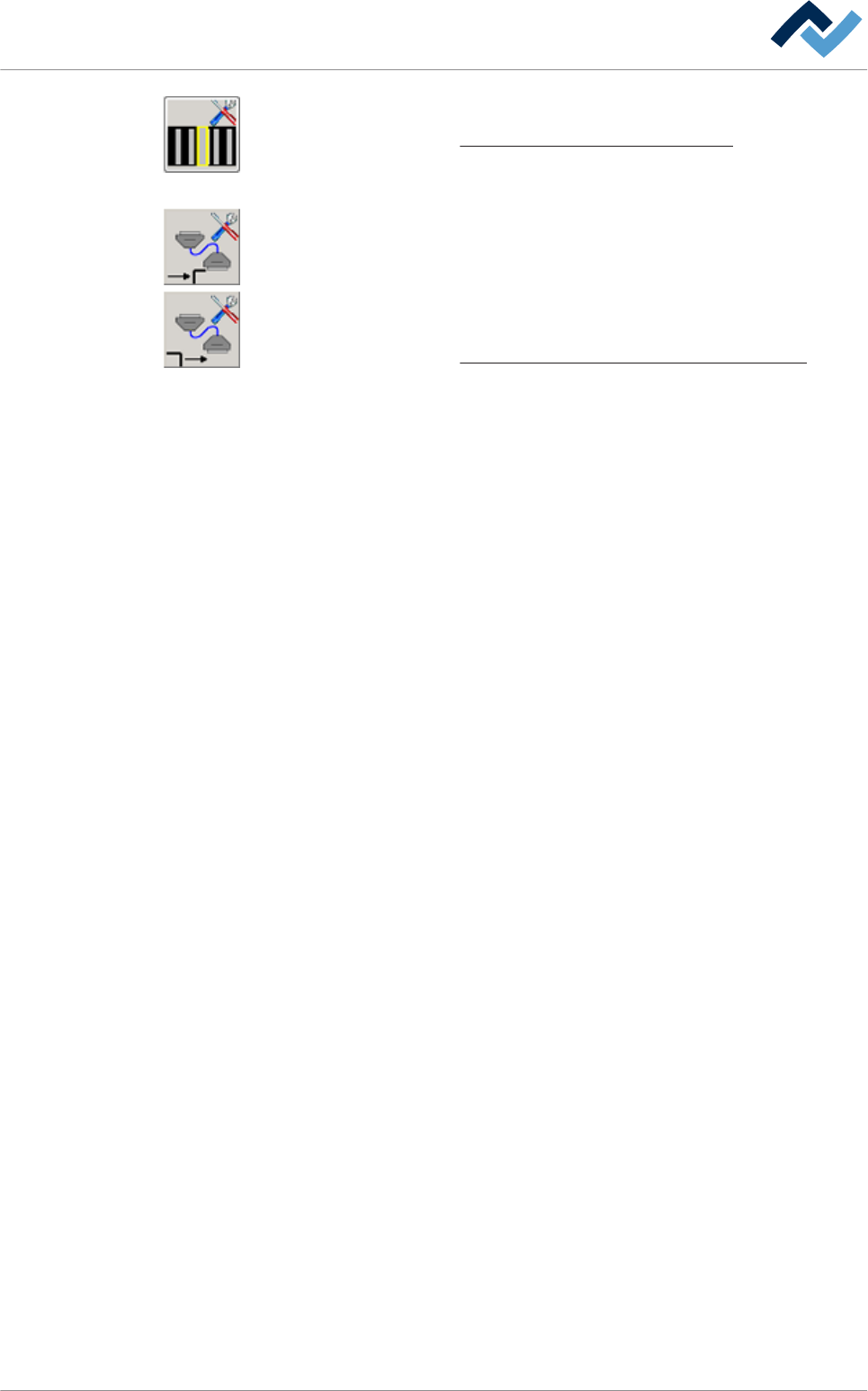

[Lötgutverfolgung] Öffnet den Eingabedialog [Lötgutverfolgung].
Lesen Sie hierzu das Kapitel Der Eingabedialog [Lötgutverfolgung] [} 294].
Einstellungen für Inline-Schnittstelle:
[Inline-Schnittstelle Einlauf] Öffnet den Einstellungsdialog der Schnittstelle vom Typ
[SMEMA] oder [WMW], abhängig von der Ausstattung der Maschine.
[Inline-Schnittstelle Auslauf] Öffnet den Einstellungsdialog der Schnittstelle vom
Typ [SMEMA] oder [WMW], abhängig von der Ausstattung der Maschine.
Lesen Sie hierzu das Kapitel Die Einstellungsdialoge der Inline-Schnittstellen
[} 308].
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 270 / 0
Der Einstellungsdialog [Kettenöler]
In diesem Dialog können Sie die Einstellungen für die automatische Kettenölung
vornehmen und Istwerte ablesen. Der Kettenöler ölt sowohl die Transportketten
als auch die Mittenunterstützung.
HINWEIS
Keine Änderungen möglich?
Für den Zugang zu diesem Dialog sind die Benutzerrechte [Sollwerteingabe] erfor-
derlich. Die Einstellungen können ohne Benutzernamen und Kennwort lediglich
angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage er-
scheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche
[Abbrechen].
Wir beschreiben hier lediglich die Dialoge der Transportspur 1, diese gelten dann
sinngemäß für alle weiteren Transportspuren.
ü Den Einstellungsdialog [Kettenöler] öffnen:
1. Im Eingabedialog [Transport] Die Schaltfläche anklicken.
ð Der Einstellungsdialog [Kettenöler] wird geöffnet:
Einstellungen
Kettenöler
Einrichten
Kettenöler 4
Kettenöler 3
Kettenöler 2
Kettenöler 1
HH:mm:ssSollwert
HH:mm:ssIstwert
Istwert
Sollwert HH:mm:ss
HH:mm:ss
Istwert
Sollwert HH:mm:ss
HH:mm:ss
Istwert
Sollwert HH:mm:ss
HH:mm:ss

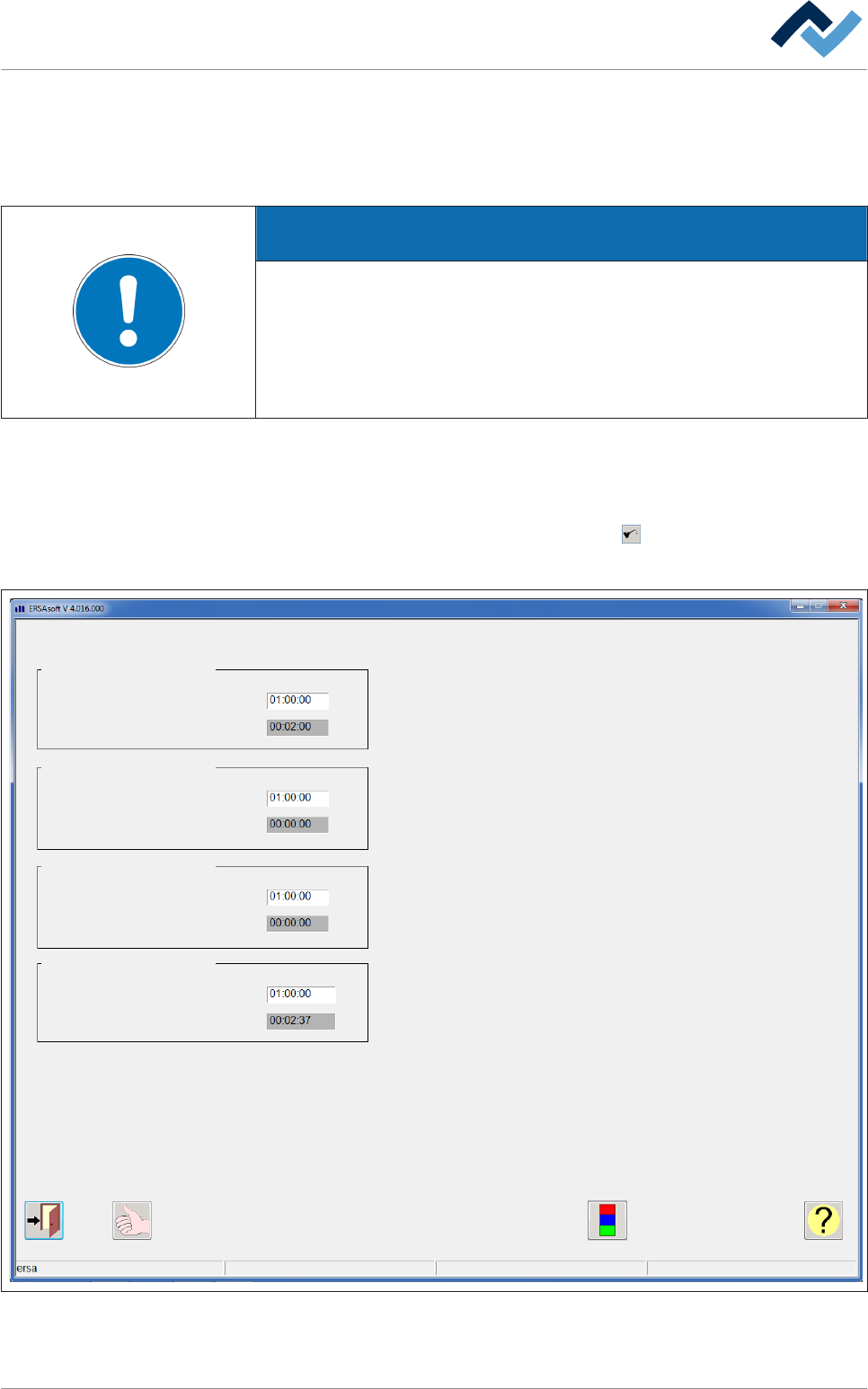

Abb. 97: Der Einstellungsdialog [Kettenöler]. Je nach Ausrüstung der Maschine können bis zu vier Transportspuren vorhanden sein.
ü Den Zeitabstand zwischen zwei Schmiervorgängen eingeben:
6.17.11.1
