Der Einstellungsdialog [Motor] Transport

In diesem Dialog können Sie die Einstellungen für die Antriebsmotoren der Trans-

porte vornehmen.

HINWEIS

Keine Änderungen möglich?

Für den Zugang zu diesem Dialog sind die Benutzerrechte [Sollwerteingabe] erfor-

derlich. Die Einstellungen können ohne Benutzernamen und Kennwort lediglich

angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage er-

scheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche

[Abbrechen].

Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sichtbar,

wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administration] die

Checkbox [Erweiterte Darstellung] aktiviert wurde.

ü Den Einstellungsdialog [Motor] öffnen:

1. Im Eingabedialog [Transport] die Schaltfläche

anklicken.

ð Der Einstellungsdialog [Motor] erscheint:

Motor Einstellungen

Einrichten

Transport 1

Übersetzung

Stromgrenze

Pos. Richtung links

CAN Knoten

Kommunikation OK

Positionierung

Transport 1

Istgeschwindigkeit

Sollgeschwindigkeit

Aktueller Strom

Temperatur

Statusregister

Sollgeschwindigkeit Max.

Sollgeschwindigkeit Min.

Toleranz minus

Toleranz plus

Betriebsdauer

Freigabedauer

Max. Geschwindigkeit

Min. Geschwindigkeit

Version:

Dauern

Zeit bis Toleranzfehler

U/min

°C

U/min

cm/min

msek

cm/min

Kein Fehler

USV-Betrieb: Transport läuft bis Spur leer

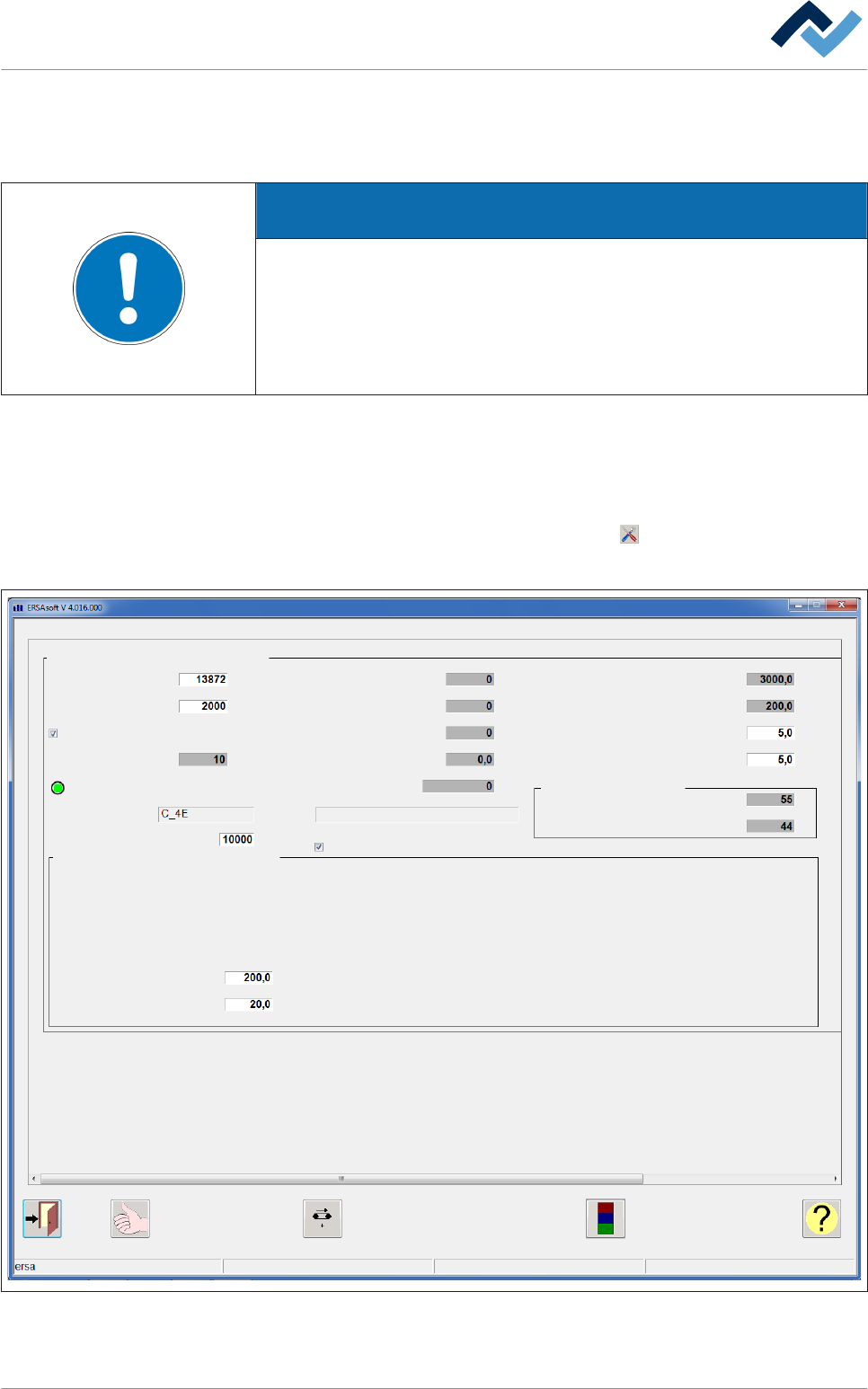

Abb. 98: Der Einstellungsdialog [Motor]

6.17.11.2

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 273 / 0

Der Rahmen [Transport]

▪ [Übersetzung]: Das Übersetzungsverhältnis angeben. Lesen Sie hierzu das Da-

tenblatt des Antriebes.

▪ [Stromgrenze]: Einen Stromgrenzwert in [mA] eingeben. Wird der angezeigte

Wert überschritten, wird eine Meldung angezeigt.

▪ [Pos. Richtung links]: Die Checkbox aktivieren, wenn der Transport bei links-

drehender Motorachse vorwärts läuft.

▪ [CAN Knoten]: Zeigt die CAN Knotennummer des Antriebes an.

▪ [Kommunikation OK] Zeigt den Status der Kommunikation zwischen Motor und

SPS an. Ist die Kommunikation OK, wird die LED grün dargestellt.

▪ [Version:] Anzeige der Firmwareversion des Motors.

▪ [Zeit bis Toleranzfehler]

▪ [USV-Betrieb: Transport läuft bis Spur leer]: Steuert das Verhalten im USV-Be-

trieb. Bei aktivierter Checkbox bleibt das Transportsystem so lange eingeschal-

tet, bis sämtliches Lötgut aus der Maschine herausgefördert wurde.

▪ Istgeschwindigkeit]: Zeigt die aktuelle Motordrehzahl in [U/min] an.

▪ [Sollgeschwindigkeit]: Zeigt den eingestellten Wert der Soll-Motordrehzahl an.

▪ [Aktueller Strom]: Zeigt den aktuellen Motorstrom in [mA] an.

▪ [Temperatur]: Zeigt die aktuelle Motortemperatur in [°C] an.

▪ [Statusregister]: Anzeige zu Service- und Diagnosezwecken.

▪ [Fehlercode:]: Anzeige zu Service- und Diagnosezwecken.

▪ [Sollgeschwindigkeit Max.]: Anzeige der maximal eingestellten Motor-Solldreh-

zahl in [U/min]

▪ [Sollgeschwindigkeit Min.]: Anzeige der minimal eingestellten Motor-Solldreh-

zahl in [U/min].

▪ [Toleranz minus]: Einen Wert für die untere Toleranzgrenze in [cm/min] einge-

ben. Bei Unterschreitung der unteren Toleranzgrenze erfolgt eine Fehlermel-

dung.

▪ [Toleranz plus]: Einen Wert für die obere Toleranzgrenze in [cm/min] eingeben.

Bei Überschreitung der oberen Toleranzgrenze erfolgt eine Fehlermeldung.

Der Rahmen [Dauern]

▪ [Betriebsdauer]: Zeigt an, wie lange der Antrieb seit der Inbetriebnahme mit

Strom versorgt wurde, in [h].

▪ [Freigabedauer]: Zeigt an, wie lange der Antrieb seit der Inbetriebnahme gelau-

fen ist, während sich die Maschine in der Betriebsart [Freigabe] befand.

Der Rahmen [Positionierung]

▪ [Max. Geschwindigkeit]: Die maximal mögliche Transportgeschwindigkeit in

[cm/min] eingeben.

▪ [Min. Geschwindigkeit]: Die minimal mögliche Transportgeschwindigkeit in

[cm/min] eingeben.

Der Rahmen [Statusfehler]

Dieser Rahmen wird sichtbar, wenn Sie den waagerechten Scrollbalken nach rechts

verschieben. Liegt ein Statusfehler vor, wird die entsprechende LED grün darge-

stellt. Folgende Statusfehler werden angezeigt:

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 274 / 0

▪ [Allgemeiner Fehler]

▪ [Stromfehler]

▪ [Spannungsfehler]

▪ [Temperaturfehler]

▪ [Kommunikationsfehler]

▪ [Motorspezifischer Fehler]

▪ [Reserviert]

▪ [Herstellerspezifischer Fehler].

ü Einstellungen übernehmen, Dialog schließen

1. Die Einstellung durch Anklicken der Schaltfläche

übernehmen.

2. Die Schaltfläche

anklicken, um den Dialog zu schließen.

ü Direkt in den Einstellungsdialog der nächsten Transportspur wechseln:

1. In der unteren Symbolleiste die Schaltfläche anklicken.

ð Der Einstellungsdialog der nächsten Transportspur wird angezeigt.

ü Direkt in den Einstellungsdialog der vorherigen Transportspur wechseln:

1. In der unteren Symbolleiste die Schaltfläche

anklicken.

ð Der Einstellungsdialog der nächsten Transportspur wird angezeigt.
