Beispiel c), ohne Hardware-Endschalter, ohne Referenzfahrt, Holme mechanisch gekoppelt Spur 1 F ester Holm Ref erenzpunkt Br eite 1 Breite 1 Ref erenzpunkt Mitte 1 Mechanisc h gek oppelt Spur 2 Ref erenzpunkt Br eite 2 B…

100%1 / 617
Beispiel b), ohne Hardware-Endschalter, ohne Referenzfahrt
Spur 1
Fester Holm
Referenzpunkt Breite 1
Breite 1
Referenzpunkt Mitte 1
Spur 2
Fester Holm
Referenzpunkt Breite 2
Breite 2
Referenzpunkt Mitte 2
Abb. 106: Referenzierung von Breitenverstellung und Mittenunterstützung bei einer Dual-Track Anlage
ü Die Mittenunterstützung referenzieren:
1. Den Einstellungsdialog [Motor] Mittenunterstützung öffnen.
2. Im Rahmen [Positionierung] die Schaltfläche anklicken.
3. Den tatsächlichen Abstand (3) – (4) zwischen feststehendem Transportholm
und Mittenunterstützung messen.
4. Das Eingabefeld [Referenzposition] anklicken und den gemessenen Wert einge-
ben.
5. Die Einstellung durch Anklicken der Schaltfläche
übernehmen.
ð Der eingegebene Wert entspricht nun der neuen Referenzposition.
ü Die Referenzierung überprüfen:
1. Den Eingabedialog [Mittenunterstützung] öffnen.
2. In das Eingabefeld [Sollwert] einen Wert in [mm] eingeben.
3. Die Schaltfläche anklicken.
ð Die Mittenunterstützung wird nun verstellt. Im Anzeigefeld [Istwert] kön-
nen Sie die momentane Position in [mm] ablesen. Sobald die Positionie-
rung beendet ist:
4. Den tatsächlichen Abstand (3) – (4) zwischen feststehendem Transportholm
und Mittenunterstützung messen.
ð Entspricht der gemessene Wert dem angezeigten [Istwert], ist die Referenzie-
rung abgeschlossen.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 293 / 0
Beispiel c), ohne Hardware-Endschalter, ohne Referenzfahrt, Holme
mechanisch gekoppelt
Spur 1
Fester Holm
Referenzpunkt Breite 1
Breite 1
Referenzpunkt Mitte 1
Mechanisch
gekoppelt
Spur 2
Referenzpunkt Breite 2
Breite 2
Referenzpunkt Mitte 2
Abb. 107: Referenzierung von Breitenverstellung und Mittenunterstützung bei einer Dual-Track Anlage
ü Die Mittenunterstützung referenzieren:
1. Den Einstellungsdialog [Motor] Mittenunterstützung öffnen.
2. Im Rahmen [Positionierung] die Schaltfläche anklicken.
3. Den tatsächlichen Abstand (3) – (4) zwischen feststehendem Transportholm
und Mittenunterstützung messen.
4. Das Eingabefeld [Referenzposition] anklicken und den gemessenen Wert einge-
ben.
5. Die Einstellung durch Anklicken der Schaltfläche
übernehmen.
ð Der eingegebene Wert entspricht nun der neuen Referenzposition.
ü Die Referenzierung überprüfen:
1. Den Eingabedialog [Mittenunterstützung] öffnen.
2. In das Eingabefeld [Sollwert] einen Wert in [mm] eingeben.
3. Die Schaltfläche anklicken.
ð Die Mittenunterstützung wird nun verstellt. Im Anzeigefeld [Istwert] kön-
nen Sie die momentane Position in [mm] ablesen. Sobald die Positionie-
rung beendet ist:
4. Den tatsächlichen Abstand (3) – (4) zwischen feststehendem Transportholm
und Mittenunterstützung messen.
ð Entspricht der gemessene Wert dem angezeigten [Istwert], ist die Referenzie-
rung abgeschlossen.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 294 / 0
Der Eingabedialog [Lötgutverfolgung]
In diesem Dialog können Sie Parameter zur Lötgutgeometrie einstellen und Istwer-
te ablesen.
HINWEIS
Keine Änderungen möglich?
Für den Zugang zu diesem Dialog sind die Benutzerrechte [Sollwerteingabe] erfor-
derlich. Die Einstellungen können ohne Benutzernamen und Kennwort lediglich
angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage er-
scheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche
[Abbrechen].
Wir beschreiben hier lediglich die Dialoge der Transportspur 1, diese gelten dann
sinngemäß für alle weiteren Transportspuren.
ü Den Eingabedialog [Lötgutverfolgung] öffnen:
1. Den Eingabedialog [Transport] öffnen.
2. Im Rahmen [Transport 1] die Schaltfläche anklicken.
ð Der Eingabedialog [Lötgutverfolgung] erscheint:
Lötgutverfolgung
Einrichten
Transport 1
Eingabedialog
Erkennung ...
Einlaufmodul
Länge
Aktiv
Lötgutlänge
Ausschaltverzögerung
Aktiv
Ausschaltverzögerung
Anzahl an Lötgut in der Spur
Produziert
Fehlerhaft
Eingelaufen
Tagesstückzahl
Betriebsart "Einrichten" mit Durchlauffunktion
Löschen
Aktiv
Länge
Ausschaltverzögerung
Aktiv
Ausschaltverzögerung
Auslaufmodul
Lötgutlänge
Anzahl Lötgut je Spur
Löschen
Chargenzähler

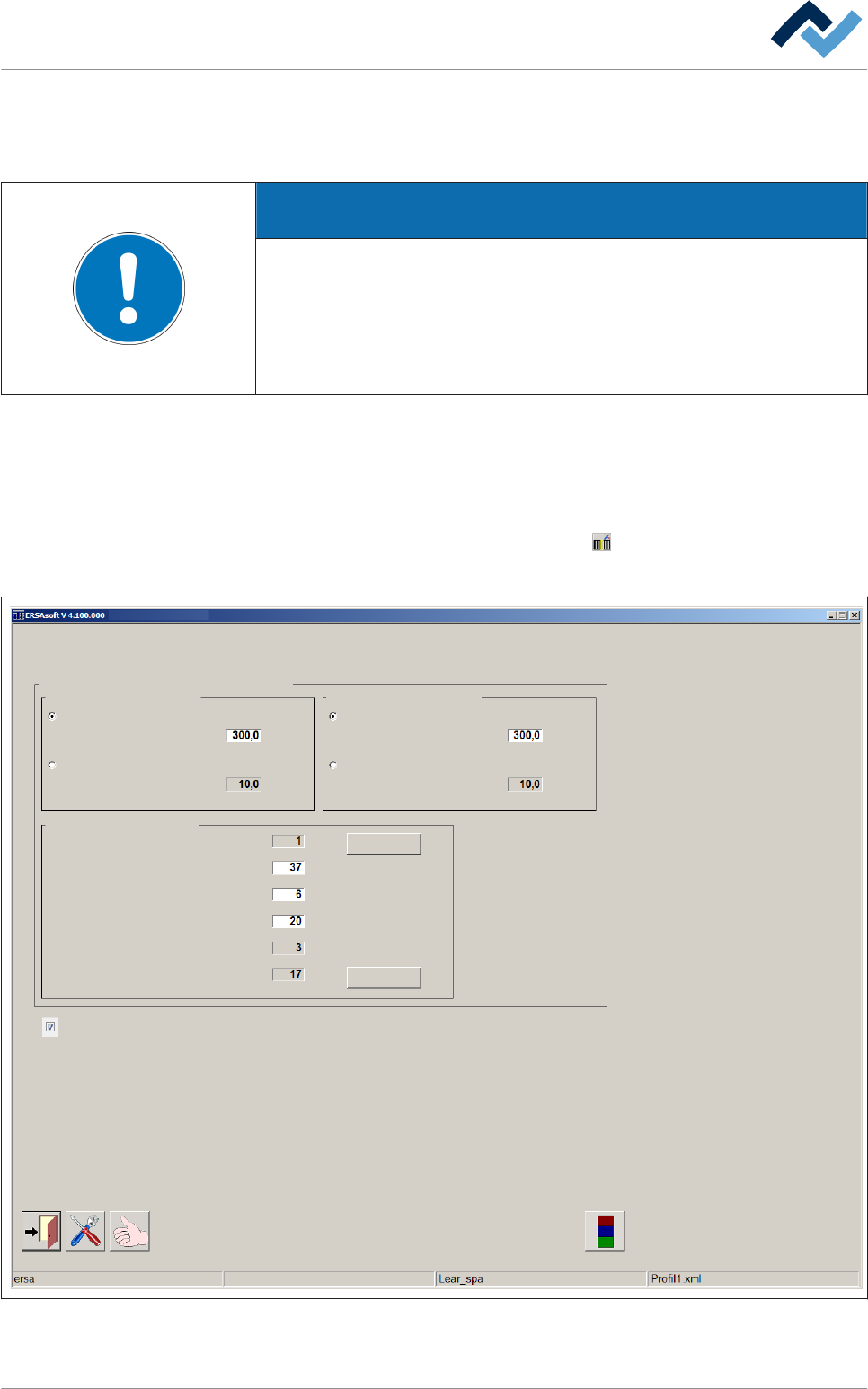

Abb. 108: Der Eingabedialog [Lötgutverfolgung]
