Die Einbaupositionen der Sensoren ISEL, LGA und ISAL angeben Diese Positionen müssen lediglich einmal eingegeben werden. Die grafische Dar- stellung der Lötgutverfolgung wird hierdurch angepasst und massstabsgerecht dar-…

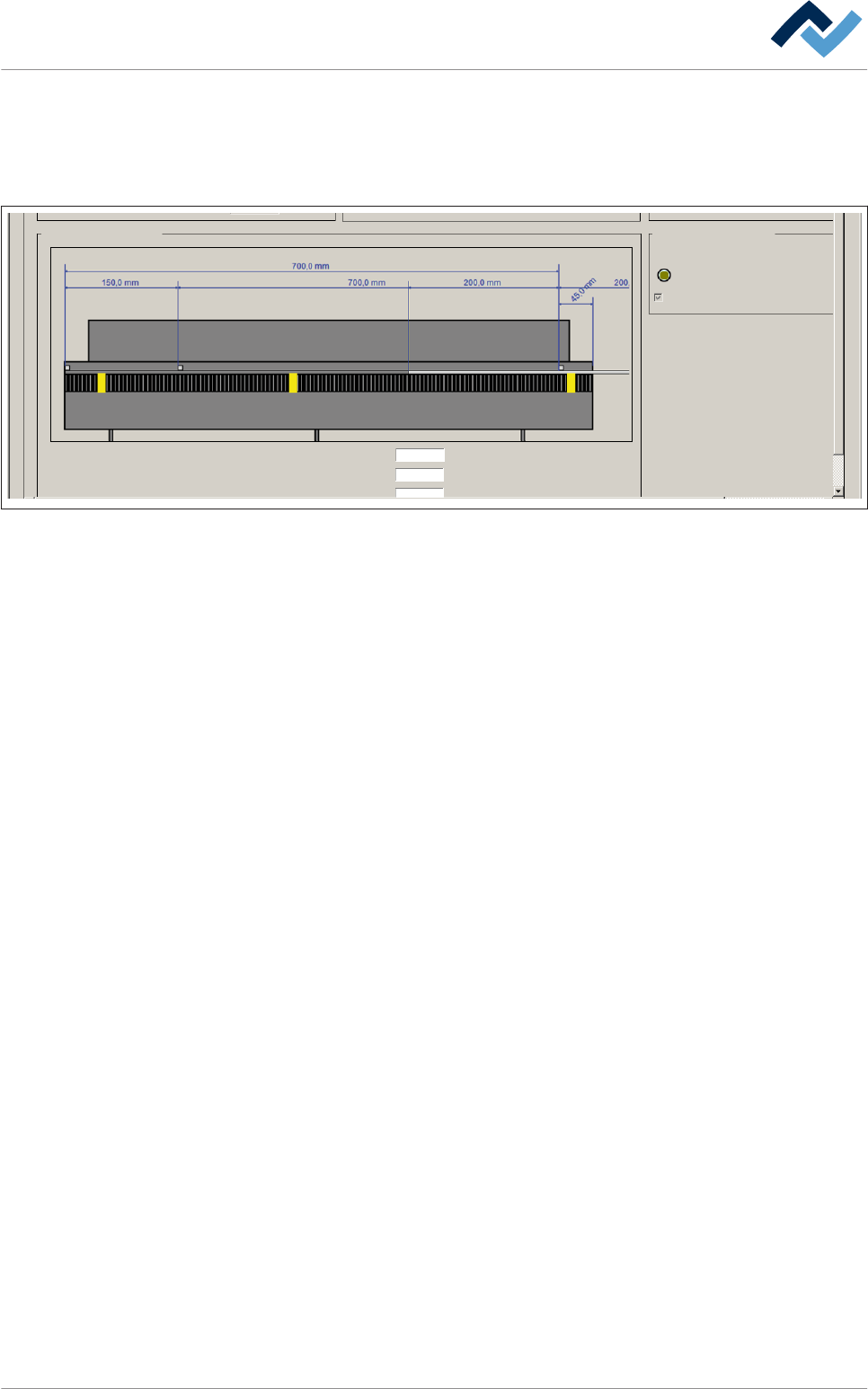

Die grafische Darstellung der Lötgutverfolgung
Im Rahmen [Abstände] wird der Status der Lötgutverfolgung grafisch dargestellt.
Beachten Sie hierzu die folgende Abbildung:
ISEL 1 2 3LGA ISAL4
Abb. 113: Die grafische Darstellung der Lötgutverfolgung
▪ Befindet sich Lötgut in der Maschine, wird dieses jeweils als gelbes Rechteck
dargestellt. (1...3). Wenn der Transport läuft, bewegen sich die Rechtecke von
links nach rechts.
▪ Die Sensoren [ISEL], [LGA] und [ISAL] werden als kleine weiße Quadrate darge-
stellt. Sie können je nach Status die Farben
– weiß: Der Sensor ist nicht belegt
– grün: Der Sensor hat das Lötgut erkannt
– rot: Sensor – Fehler oder Lötgut verloren
▪ Die Abstände der Sensoren sind in [mm] angegeben und mit blauen Maßlinien
versehen.
▪ Der [Toleranzbereich ab Sensor ISAL] wird als weiße Linie (4) dargestellt.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 303 / 0
Die Einbaupositionen der Sensoren ISEL, LGA und ISAL angeben
Diese Positionen müssen lediglich einmal eingegeben werden. Die grafische Dar-
stellung der Lötgutverfolgung wird hierdurch angepasst und massstabsgerecht dar-
gestellt:
40,0
150,0
5,0
Abstände Toleranzfenster
Erwarte Lötgut
mm
mm
mm
Abstand von Transportanfang zu Sensor 'LGA'
Abstand von Sensor 'LGA' zu Sensor 'ISAL'
Abstand von Sensor 'ISAL' zu Transportende
Alarm, wenn Lötgut verloren
Toleranzbereich ab Sensor ISAL
Abb. 114: Die Eingabefelder für die Sensor-Abstände
ü Die Einbaupositionen angeben:
1. Die tatsächlichen Einbaupositionen der Sensoren durch Abmessen ermitteln.
2. Die Eingabefelder [Abstand von Transportanfang zu Sensor 'LGA'], [Abstand
von Sensor 'LGA' zu Sensor 'ISAL'] und [Abstand von Sensor 'ISAL' zu Transpor-
tende] nacheinander anklicken und jeweils den gemessenen Wert in [mm] ein-
geben.
ð In der grafischen Darstellung werden nun die Sensoren gemäß Ihren Einga-
ben platziert. Gleichzeitig werden die Maße in der grafischen Darstellung
aktualisiert. Im Anzeigefeld [Länge Maschine] können Sie den gesamten
Abstand vom Sensor ISEL zum Sensor ISAL ablesen. Dies entspricht unge-
fähr der Gesamtlänge der Transportspur.
ð Hiermit ist der Vorgang abgeschlossen.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 304 / 0

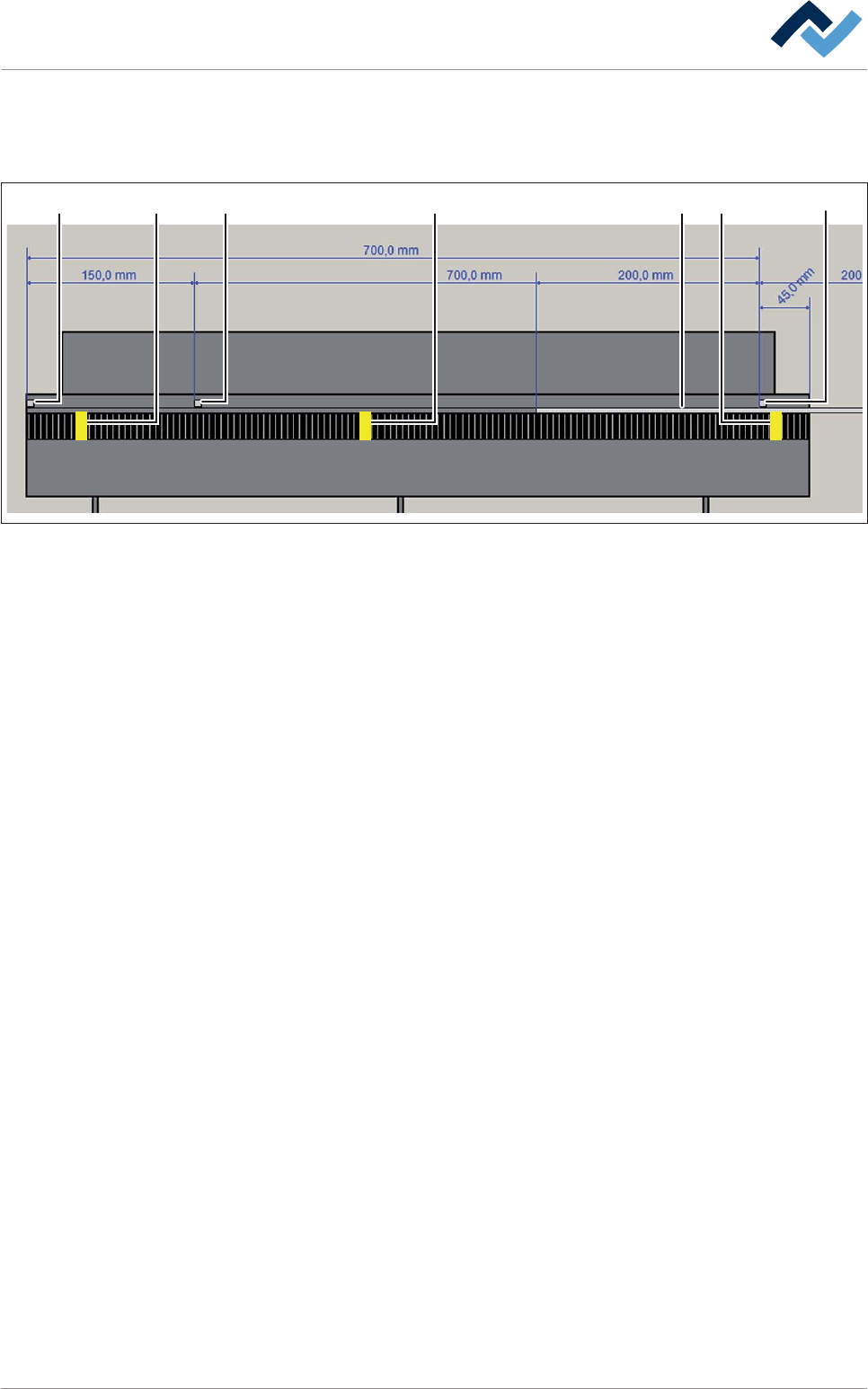

Anzeigen von Lötgutposition und Lötgutlänge
ISEL 1 2 3LGA ISAL4
Abb. 115: Beispiel: Grafische Darstellung im Rahmen [Abstände]
Sie können Lötgutposition und Lötgutlänge auch in den Rahmen [Erstes Lötgut in
Maschine] und [Letztes Lötgut in Maschine] anzeigen.
HINWEIS
Anzeigebereiche zu Servicezwecken
Die folgenden Bereiche dienen zu Service- und Diagnosezwecken und sind nur
dann sichtbar, wenn im Dialog [Benutzer Administration] die Checkbox [Erweiter-
te Darstellung] aktiviert wurde, ansonsten werden diese Bereiche ausgeblendet.
Die Anzeigefelder im Rahmen [Erstes Lötgut in Maschine]
▪ [Aktuelle Position]: Zeigt die aktuelle Position des zuletzt in die Maschine ein-
gelaufenen Lötgutes an. Im oben gezeigten Beispiel ist dies Lötgut (1).
▪ [Länge]: Zeigt die vom Sensor ISEL ermittelte Länge des zuletzt in die Maschine
eingelaufenen Lötgutes an. Im oben gezeigten Beispiel wird die Länge von Löt-
gut (1) angezeigt.
Die Anzeigefelder im Rahmen [Letztes Lötgut in Maschine]
▪ [Aktuelle Position]:Zeigt die aktuelle Position des Lötgutes an, welches als
nächstes aus der Maschine hinauslaufen wird. Im oben gezeigten Beispiel ist
dies Lötgut (3).
▪ [Länge]: Zeigt die vom Sensor ISAL ermittelte Länge des Lötgutes an, welches
als nächstes aus der Maschine hinauslaufen wird. Im oben gezeigten Beispiel
wird die Länge von Lötgut (3) angezeigt.
