Die Einstellungsdialoge der Inline-Schnittstellen
In diesen Dialogen sind verschiedene Statusanzeigen für die Inline-Schnittstellen
verfügbar. Je nach Ausstattung der Maschine unterscheiden sich die Dialoge. Wir
beschreiben in diesem Beispiel die Dialoge der Inline-Schnittstelle [SMEMA] an Ein-
lauf und Auslauf.
HINWEIS
Ergänzende Dokumente
Lesen Sie hierzu auch das Dokument [90342_EA_SMEMA] auf dem Datenträger
[product_data_reflow], welcher Teil des Lieferumfanges ist.
Wir beschreiben hier lediglich die Dialoge der Transportspur 1, diese gelten dann
sinngemäß für alle weiteren Transportspuren.
Lesen Sie hierzu auch das Kapitel Der Eingabedialog [Transport] [} 267].
6.17.19
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 309 / 0
Inline-Schnittstelle Einlauf SMEMA
ü Den Einstellungsdialog [Inline-Schnittstelle Einlauf SMEMA] öffnen:
1. Den Eingabedialog [Transport] öffnen.
2. Im Rahmen [Transport 1] die Schaltfläche anklicken.
ð Der Einstellungsdialog erscheint:
Inline-Schnittstelle Einlauf SMEMA Transport 1 Einstellungen
Signale Inline - Schnittstelle SMEMA
Aktiv
Schnittstelle konfiguriert
Schnittstelle aktiv
In Maschine
ISEL Sensor
Sensor ISEL Hardwaresignal
Sensor ISEL Softwaresignal
Anzahl Lötgut
Aktueller Schritt
Schritt
Transportspur nicht bereit
'Bereit' gesendet an N-1
'Störschleife fehlerfrei' gesendet an N-1
Transport 1
Transport aktiv
Transportspur bereit
Auslauf bereit
Vereinzelung
Vereinzelung aktiv
Vereinzelungszeit
Eingabewert
Sollwert
Istwert
Vereinzelungsabstand
Eingabewert
Einrichten
Lötgut sicher in der Maschine
Fehler Inline Schnittstelle am Einlauf
Fehler aktiv
Überwachungszeit für Fehler aktiv
Lötgut sicher in der Maschine aktiv
Wartezeit
Eingabewert
Sollwert
Istwert
Zeit Istwert
Freigabe
Freigabe N - 1 nur in Automatik
Benutzer muss Maschine frei geben bei Wechsel nach Betriebsart Automatik
s
s
s
mm
Hardware-Signale: Gesendet an Transport
'Lötgut vorhanden' empfangen von N-1
Hardware-Signale: Gesendet von Transport

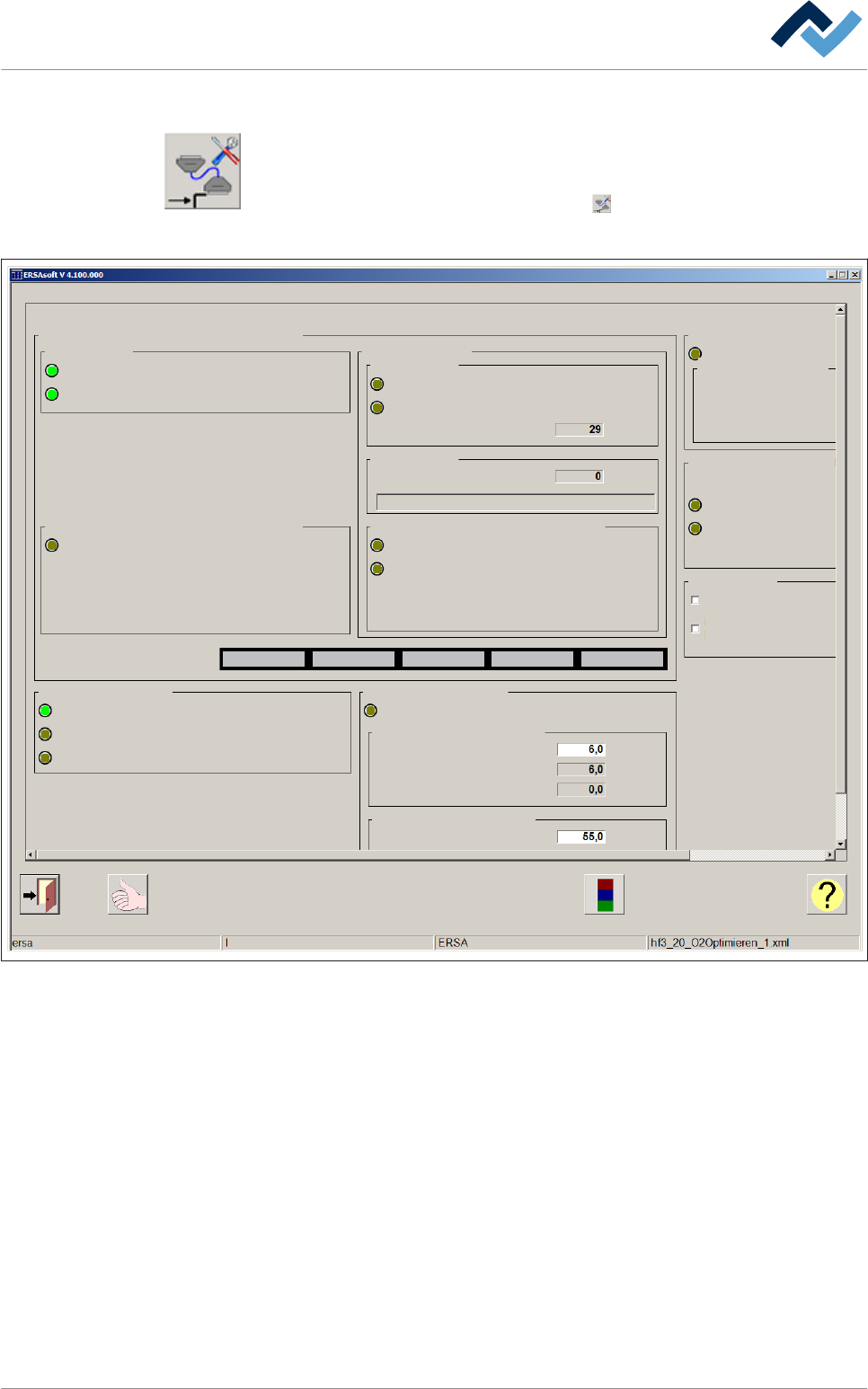

Abb. 117: Der Einstellungsdialog [Inline-Schnittstelle Einlauf SMEMA]
Signalstaus der Inline-Schnittstelle im Rahmen [Signale Inline -
Schnittstelle SMEMA]
Im Rahmen [Aktiv]:
▪ [Schnittstelle konfiguriert]
▪ [Schnittstelle aktiv]
Im Rahmen [Hardware-Signale: Gesendet an Transport]:
▪ ['Lötgut vorhanden' empfangen von N-1]
Im Rahmen [In Maschine]:
▪ ISEL Sensor [Sensor ISEL Hardwaresignal]
▪ ISEL Sensor[Sensor ISEL Softwaresignal]
▪ ISEL Sensor [Anzahl Lötgut]
▪ Schritt [Aktueller Schritt]
