Der Einstellungsdialog [Restsauerstoff]

In diesem Einstellungsdialog können Sie die Einstellungen für die Stickstoffversor-

gung und die Restsauerstoffmessung vornehmen. Die Standardausführung der Ma-

schine verfügt über eine einzige Restsauerstoffregelung. Die Mess-Stelle befindet

sich in der Reflow-Zone. Optional sind bis zu zwei zusätzliche Mess-Stellen verfüg-

bar zur Messung des Restsauerstoffanteils.

HINWEIS

Keine Änderungen möglich?

Für den Zugang zu diesem Dialog sind die Benutzerrechte [Sollwerteingabe] erfor-

derlich. Die Einstellungen können ohne Benutzernamen und Kennwort lediglich

angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage er-

scheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche

[Abbrechen].

ü Den Einstellungsdialog [Restsauerstoff] öffnen:

1. Im Eingabedialog [N2/O2] die Schaltfläche anklicken.

ð Der Einstellungsdialog [Restsauerstoff] erscheint:

Restsauerstoff Einstellungen

Einrichten

O2 - Messgerät O2-Mess-Stellen

O2 Messgerät 2 O2 Messgerät 3Mess-Stelle Regelung

N2 Stellglied N2 Stellglied N2 Stellglied

N2 Druckmessung N2 Fluten über Ventil

O2 Messgerät Überwachung

Nachlaufzeit

O2 Messgerät 2 Überwachung

O2-Button für O2 Messgerät 2 in Basisdialog anzeigen

O2 Messgerät 3 Überwachung

O2-Button für O2 Messgerät 3 in Basisdialog anzeigen

Auswertung Toleranz

Meldung bei Stellgrad 100% erzeugen

Zeit bis Meldung aktiv

Toleranzfehler als O2 Wartemeldung

Maximales norm. Eingangssignal O2

Minimales norm. Eingangssignal O2

Messpunkt in der Maschine

Einbauort

Reflowzone in Zone 2

Kühlzone 3

Max. Ausgangsspannung

Min. Ausgangspannung

min

ppm

Auswertung Toleranz Auswertung Toleranz

Toleranzfehler als O2 Wartemeldung

Maximales norm. Eingangssignal O2

ppm

Minimales norm. Eingangssignal O2

Messpunkt in der Maschine mm

Einbauort

Max. Ausgangsspannung

Min. Ausgangspannung

Toleranzfehler als O2 Wartemeldung

Maximales norm. Eingangssignal O2

Minimales norm. Eingangssignal O2

Messpunkt in der Maschine

Einbauort

Max. Ausgangsspannung

Min. Ausgangspannung

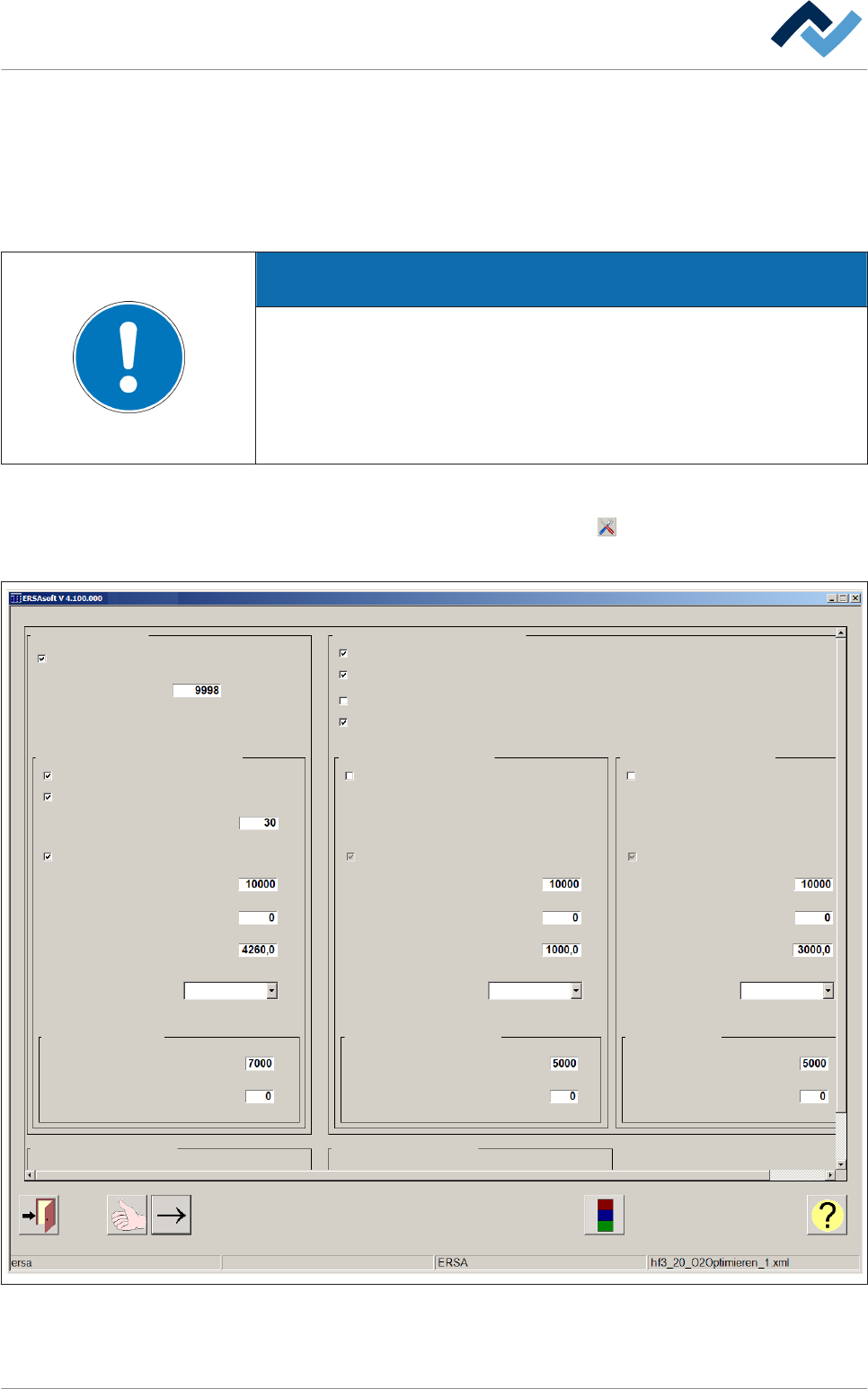

Abb. 125: Der Einstellungsdialog [Restsauerstoff]

6.17.22

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 324 / 0

Der Rahmen [O2 - Messgerät]

ü Das O2 Messgerät durch die Steuerung überwachen:

1. Die Checkbox [O2 Messgerät Überwachung] aktivieren.

ð Das Messgerät wird von der Steuerung überwacht. Bei einer Störung wird eine

Meldung angezeigt.

HINWEIS

Vorlaufzeit beachten!

Das Restsauerstoff-Messgerät benötigt nach dem Einschalten eine Vorlaufzeit von

ungefähr 10 Minuten, um Betriebsbereitschaft zu erreichen. Um dies zu umge-

hen, kann in Einstellungsdialog [Restsauerstoff] eine [Nachlaufzeit] eingegeben

werden. Wird die Restsauerstoffmessung vorübergehend ausgeschaltet, bleibt

das Messgerät für die eingestellte [Nachlaufzeit ] an der Versorgungsspannung

und somit betriebsbereit.

ü Nachlaufzeit einstellen:

1. Das Eingabefeld [Nachlaufzeit] anklicken und einen Wert in [s] eingeben.

ð Wird das Restsauerstoff-Messgerät ausgeschaltet, bleibt das Messgerät für die

eingestellte [Nachlaufzeit] noch an der Versorgungsspannung. Erst wenn diese

Zeit abgelaufen ist, wird das Messgerät tatsächlich ausgeschaltet.

Der Rahmen [Mess-Stelle Regelung]

Toleranzverletzungen überwachen

ü Toleranzverletzungen der Restsauerstoffmessung durch die Steuerung überwa-

chen:

1. Die Checkbox [Auswertung Toleranz] aktivieren.

ð Toleranzverletzungen werden nun von der Steuerung überwacht. Bei einer To-

leranzverletzung wird eine Störungsmeldung angezeigt. Störungsmeldungen

müssen vom Benutzer quittiert werden.

Die Überwachung des N2-Ventiles aktivieren im Rahmen [Mess-Stelle

Regelung]

ü Die Überwachung des N2-Ventiles aktivieren:

1. Die Checkbox [Meldung bei Stellgrad 100% erzeugen] aktivieren.

2. Das Eingabefeld [Zeit bis Meldung aktiv] anklicken und eine Zeit in [min] einge-

ben.

ð Das N2-Ventil wird nun von der Steuerung überwacht. Sobald der Stellgrad

des Ventiles einen Wert von [100%] erreicht, wird die Zeit [Zeit bis Mel-

dung aktiv] gestartet. Ist die Zeit abgelaufen, wird eine Meldung angezeigt.

ð Hiermit ist der Vorgang abgeschlossen.

Funktionsbeschreibung | 6

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 325 / 0

Die Meldungsart bei Toleranzverletzung ändern

ü Die Meldungsart bei Toleranzverletzung der Restsauerstoffmessung ändern:

1. Die Checkbox [Toleranzfehler als O2 Wartemeldung] aktivieren.

ð Bei einer Toleranzverletzung wird keine Störmeldung, sondern eine Wartemel-

dung angezeigt. Wartemeldungen müssen nicht quittiert werden.

Den Messbereich festlegen

ü Den Messbereich des Restsauerstoff-Messgerätes festlegen:

1. Das Eingabefeld [Minimales norm. Eingangssignal O2] anklicken und einen

Wert in [ppm] eingeben.

ð Der minimale Anzeigewert wurde festgelegt.

2. Das Eingabefeld [Maximales norm. Eingangssignal O2] anklicken und einen

Wert in [ppm] eingeben.

ð Der maximale Anzeigewert wurde festgelegt.

ð Hiermit ist der Vorgang abgeschlossen.

Die Lage des Messpunktes festlegen

ü Die Lage des Messpunktes in der Maschine festlegen:

1. Den Abstand vom Einlauf der Maschine bis zum Messpunkt ermitteln.

2. Das Eingabefeld [Messpunkt in der Maschine] anklicken und den ermittelten

Wert in [mm] eingeben.

ð Hiermit ist der Vorgang abgeschlossen.

Den Einbauort des Sensors festlegen

ü Den Einbauort des Sensors festlegen:

1. Das Dropdown Menü anklicken und den Einbauort auswählen.

ð Hiermit ist der Vorgang abgeschlossen.
