Not-HALT Schlagtaster Durch Betätigung des Not-HALT Schlagtasters (2) werden gefahrbringende Bewe- gungen sofort gestoppt. Die Not-Halt Funktion ist jederzeit und in allen Betriebsar- ten verfügbar. GEFAHR Gefährliche el…
Sicherheitseinrichtungen
5 512 2 2234 6

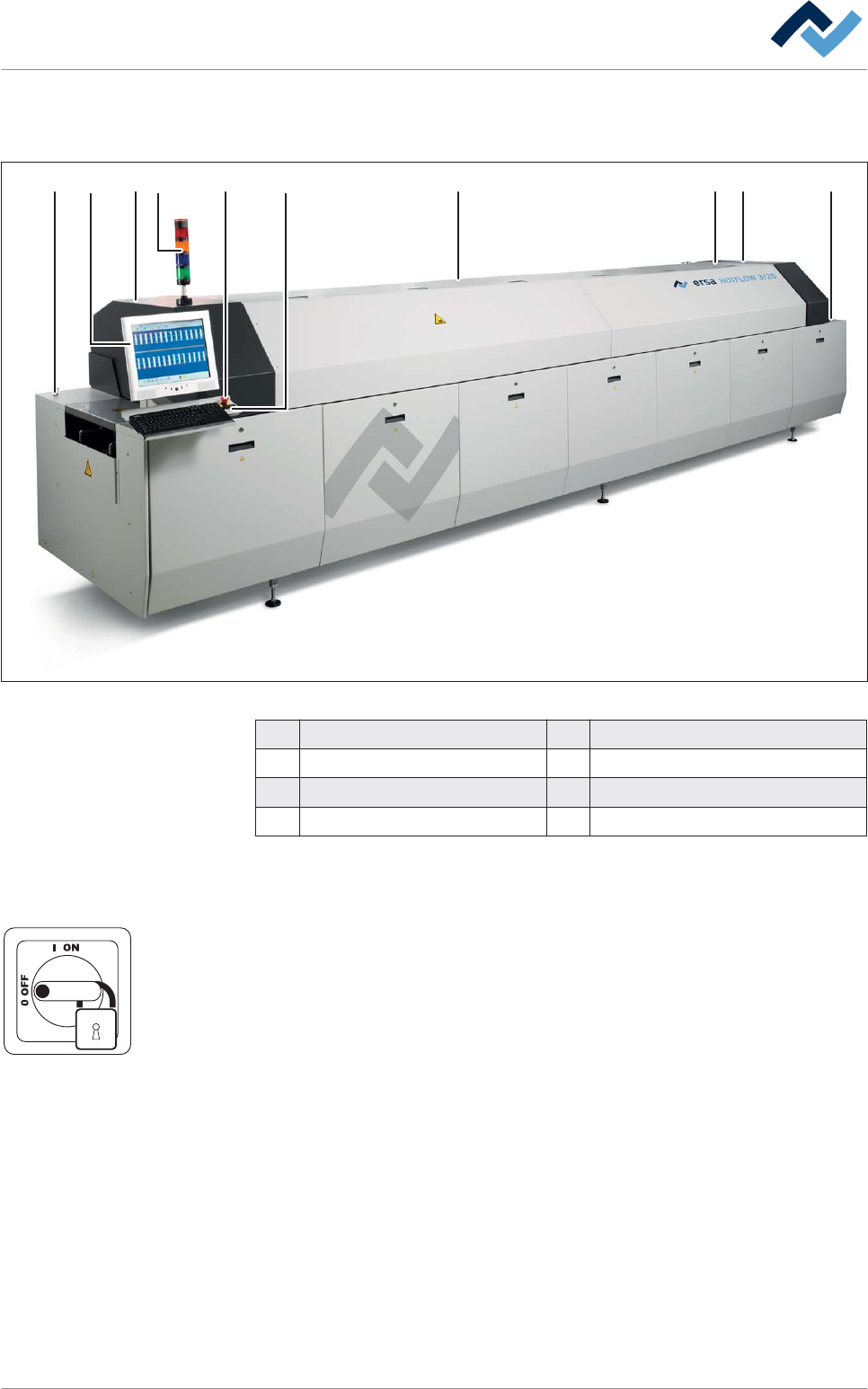

Abb. 1: Hotflow Sicherheits- und Schutzeinrichtungen. Der Hauptschalter (1) befindet sich auf der Rückseite der Maschine
1 Hauptschalter 5 Abluft-Überwachung
2 Not-HALT Schlagtaster 6 Sicherheitsschalter
3 Meldeleuchte
4 Bedienterminal
Hauptschalter
Der Hauptschalter (1) schaltet alle elektrischen Verbraucher nach dem Hauptschal-
ter spannungsfrei.
1. Bei Wartungsarbeiten an der elektrischen Einrichtung der Maschine und bei
Arbeiten im Prozessraum den Hauptschalter in Stellung OFF mit einem Sicher-
heitsschloss sichern!
3.2.2
3.2.3
Zu Ihrer Sicherheit | 3
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 32 / 0

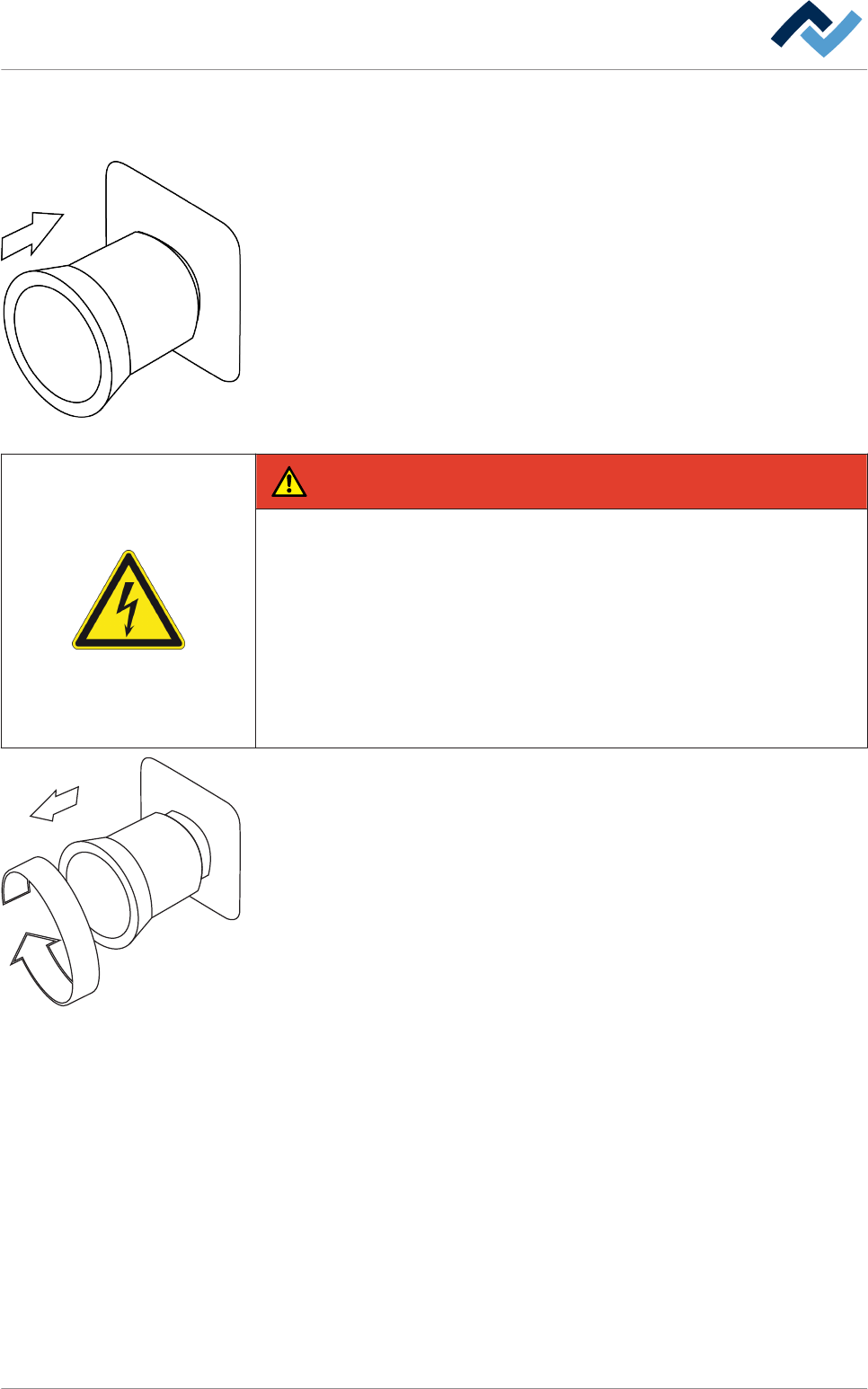

Not-HALT Schlagtaster
Durch Betätigung des Not-HALT Schlagtasters (2) werden gefahrbringende Bewe-
gungen sofort gestoppt. Die Not-Halt Funktion ist jederzeit und in allen Betriebsar-
ten verfügbar.
GEFAHR
Gefährliche elektrische Spannung!
Tod oder schwerste Verletzungen durch Stromschlag!
ü Der Not-HALT Schlagtaster unterbricht nicht die Spannungsversorgung der
Maschine! Einzelne Teile der Anlage stehen auch bei betätigtem NOT-HALT
Schlagtaster unter Spannung!
1. Den Not-HALT Schlagtaster nicht zum Spannungsfrei schalten der Maschine
verwenden!
2. Die Maschine immer am Hauptschalter ausschalten!
1. Zuerst die Gefahr oder die Störung beseitigen!
2. Nach Fehlerbehebung den Schlagtaster wieder herausziehen. Anschließend
Meldungen am Bedienterminal der Maschine quittieren!
3.2.4
Zu Ihrer Sicherheit | 3
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 33 / 0

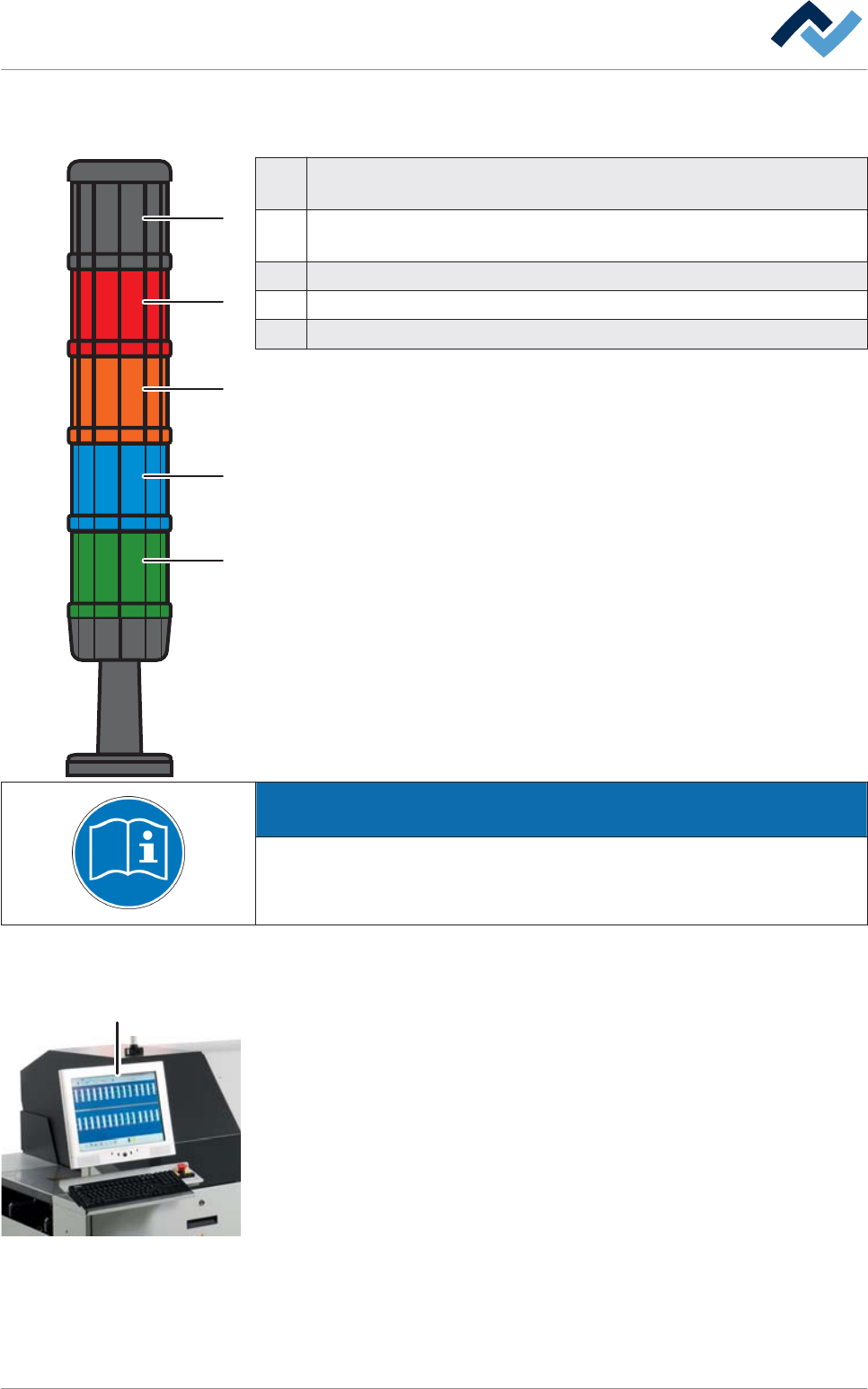

Die Meldeleuchte
Durch die Meldeleuchte werden die Betriebszustände der Maschine angezeigt.
1
Hupe: Die Hupe ertönt beim Auftreten einer Meldung für eine einstellbare
Zeit. Diese Funktion ist abschaltbar.
2
Rot: Notfall; gefahrbringender Zustand, anormaler Zustand, bevorstehen-
der kritischer Zustand.
3 Orange: Anormaler Zustand; bevorstehender kritischer Zustand.
4 Blau: Zwingend; Eingriff durch Bediener erforderlich.
5 Grün: Normaler Zustand; warten.
HINWEIS
Ergänzende Dokumente
Lesen Sie hierzu auch das Dokument [120062] auf dem Datenträger [product_da-
ta_reflow ], welcher Teil des Lieferumfanges ist.
Bedienterminal
Alle für den Prozess notwendigen Eingaben werden über das Bedienterminal (4)
ausgeführt.
3.2.5
1
2
3
4
5
3.2.6
4
