ð Der Einstellungsdialog [CAN-Messgerät] erscheint: Einrichten CAN-Messgerät Auswahl Messgerät Reflowzone (CAN-Adresse 28) Modul 1 Modul 2 Ist konfiguriert Modul hat Fehler Modul hat Fehler Ist konfiguriert CAN-Messgerät…
Der Einstellungsdialog [CAN-Messgerät]
Wenn Ihre Maschine mit CAN-Bus fähigen Messgeräten ausgerüstet ist, können Sie
in diesem Dialog den Status der Messgeräte ablesen.
Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sichtbar,
wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administration] die
Checkbox [Erweiterte Darstellung] aktiviert wurde.
HINWEIS
Keine Änderungen möglich?
Für den Zugang zu diesem Dialog sind die Benutzerrechte [Sollwerteingabe] erfor-
derlich. Die Einstellungen können ohne Benutzernamen und Kennwort lediglich
angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage er-
scheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche
[Abbrechen].
ü Den Einstellungsdialog [CAN-Messgerät] öffnen:
1. Den Einstellungsdialog [Restsauerstoff] öffnen.
2. In der unteren Symbolleiste die Schaltfläche anklicken.
ð Der Einstellungsdialog [Regelparameter] erscheint.
3. In der unteren Symbolleiste die Schaltfläche anklicken.
6.17.24
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 335 / 0
ð Der Einstellungsdialog [CAN-Messgerät] erscheint:
Einrichten
CAN-Messgerät
Auswahl Messgerät
Reflowzone (CAN-Adresse 28)
Modul 1 Modul 2
Ist konfiguriert
Modul hat Fehler Modul hat Fehler
Ist konfiguriert
CAN-Messgerät
CAN-Knoten ist am Bus
CAN-Knoten meldet einen Alarm
Knoten-Nummer
Zuordnung CAN-Bus
CAN-Bus 2
Version Hardware
Version Software
Revisionsnummer
Aufheizzeit
Seriennummer
Einbauort
Seriennummer
Betriebsstunden
Modul in Aufheizphase
Messwert Durchfluss
Mess-Stelle 1
Messwert O2
Messwert Temperatur
Messwert Heizstrom
Messwert Durchfluss
Messwert O2
Messwert Temperatur
Messwert Heizstrom
Modul in Aufheizphase
Modul Modul3 4
Ist konfiguriert
Modul hat Fehler
Ist konfiguriert
Modul hat Fehler
Einbauort
Seriennummer
Betriebsstunden
Einbauort
Seriennummer
Betriebsstunden
Modul in Aufheizphase
Einbauort
Seriennummer
Betriebsstunden
Modul in Aufheizphase
Mess-Stelle 2
Mess-Stelle O2 (Reflowzone)Mess-Stelle O2 (Reflowzone)
Durchfluss
Überwachung Durchfluss
Minimum
Maximum
Einstellungen

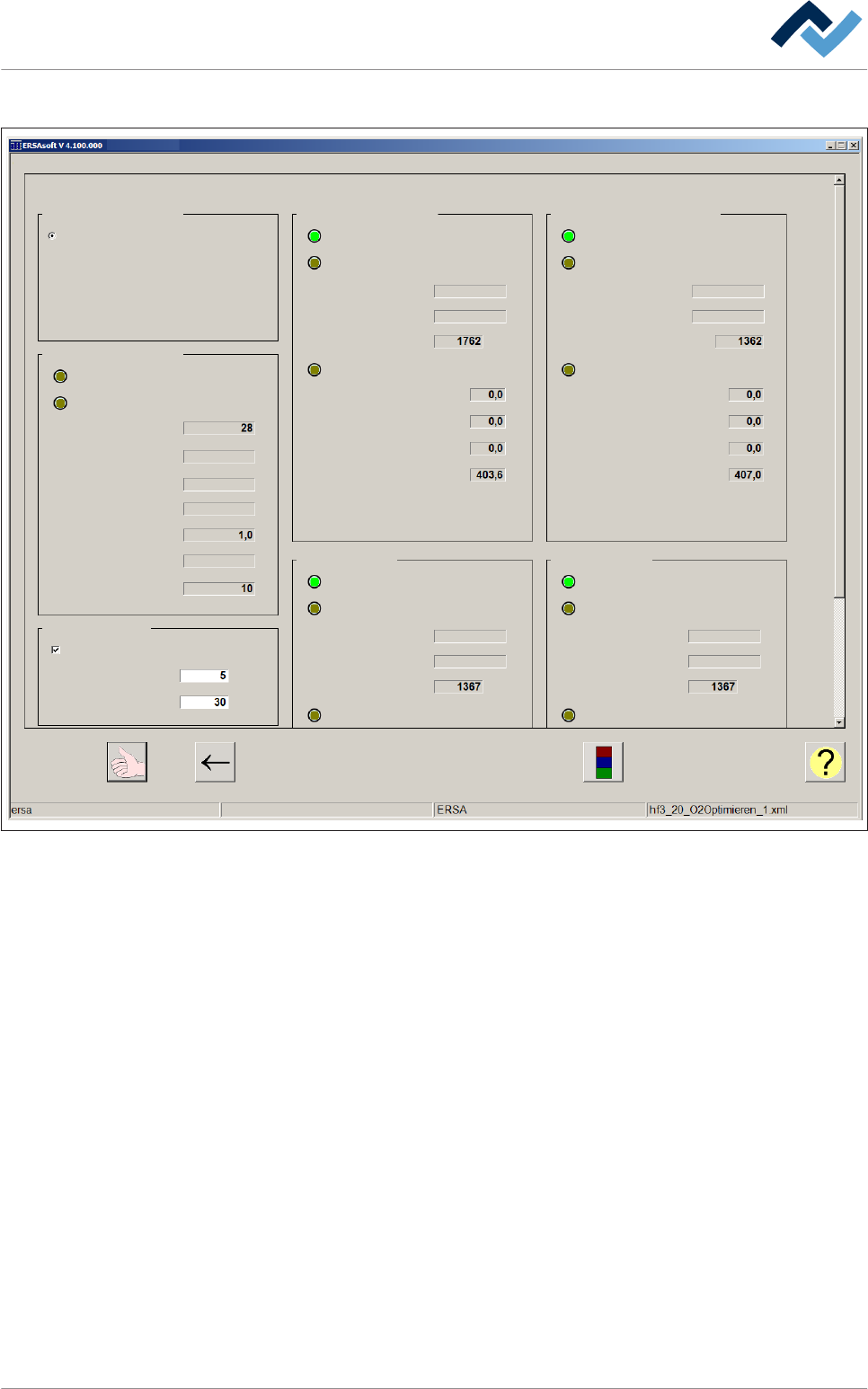

Abb. 127: Der Einstellungsdialog [CAN-Messgerät]
Ein Messgerät auswählen im Rahmen [Auswahl Messgerät]
ü Ein CAN-Messgerät auswählen:
1. Im Rahmen [Auswahl Messgerät] den Radio Button eines Messgerätes aktivie-
ren.
ð Falls nur ein Messgerät vorhanden ist, ist lediglich ein Radio Button sicht-
bar, dieser ist dann bereits aktiviert.
ð Hiermit ist der Vorgang abgeschlossen.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 336 / 0
Den Status eines Messgerätes ablesen im Rahmen [CAN-Messgerät]
▪ [CAN-Knoten ist am Bus]: Zeigt den Status des CAN-Knotens an. Wurde das
Messgerät erkannt, wird die LED grün dargestellt.
▪ [CAN-Knoten meldet einen Alarm]: Zeigt den Status des CAN-Knotens an. Wur-
de ein Alarm gemeldet (zum Beispiel Übertemperatur, Kurzschluss...), wird die
LED grün dargestellt.
▪ [Knoten-Nummer]: Zeigt die CAN-Adresse des Knotens an.
▪ [Zuordnung CAN-Bus]: Zeigt die Zuordnung des Messgerätes zum CAN-Knoten
an.
▪ [Version Hardware]: Zeigt die Hardware-Version des Messgerätes an.
▪ [Version Software]: Zeigt die Software-Version des Messgerätes an.
▪ [Revisionsnummer]: Zeigt die Revisionsnummer der Hardware an.
▪ [Seriennummer]: Zeigt die Seriennummer des Elektronikmodules an. Das Elekt-
ronikmodul befindet sich im Schaltschrank.
▪ [Aufheizzeit]: Zeigt die Aufheizzeit des Messgerätes an. Die Aufheizzeit ist im
Messgerät hinterlegt und kann nicht verändert werden.
Den Durchfluss durch ein Messgerät überwachen im Rahmen [Durchfluss]
ü Die Überwachung aktivieren:
1. Die Checkbox [Überwachung Durchfluss] aktivieren.
ð Der Durchfluss durch das Messgerät wird nun von der Steuerung über-
wacht.
2. Das Eingabefeld [Minimum] und den gerade noch akzeptierten unteren Grenz-
wert in [l/h] eingeben, zum Beispiel [5].
3. Das Eingabefeld [Maximum] und den gerade noch akzeptierten oberen Grenz-
wert in [l/h] eingeben, zum Beispiel [20].
ð Werden die Werte unter- oder überschritten, wird eine Meldung ange-
zeigt.
ð Hiermit ist der Vorgang abgeschlossen.
1. Die Einstellung durch Anklicken der Schaltfläche
übernehmen.
Lesen Sie hierzu das Kapitel Restsauerstoffmessung: Einblasvorrichtungen reinigen.
