Der Einstellungsdialog [Modul] In diesem Dialog können Sie die CAN-Messgeräte kalibrieren. Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sichtbar, wenn im Eingabedialog [Allgemeine Einstellungen]/[…
Den Status der Messmodule ablesen in den Rahmen [Modul 1] bis [Modul
4]
Je nach Ausstattung Ihrer Maschine können bis zu vier Messmodule vorhanden
sein.
▪ [Ist konfiguriert]: Zeigt den Status der Konfiguration an. Wurde das Modul kor-
rekt konfiguriert, wird die LED grün dargestellt.
▪ [Modul hat Fehler]: Zeigt den Status des Modules an. Wenn das Modul korrekt
arbeitet, wird die LED grau dargestellt. Wurde ein Fehler festgestellt, wird die
LED grün dargestellt.
▪ [Einbauort]: Zeigt den Einbauort der Mess-Stelle an.
▪ [Seriennummer]: Zeigt die Seriennummer des Messmodules an.
▪ [Betriebsstunden]: Zeigt die Betriebsstunden des Messmodules seit der Inbe-
triebnahme an.
▪ [Modul in Aufheizphase]: Zeigt den Status der Modulheizung an. Befindet sich
das Modul in der Aufheiz-Phase, wird die LED grün dargestellt.
▪ [Messwert Durchfluss]: Zeigt den momentanen Durchfluss durch das Messmo-
dul in [l/h] an.
▪ [Messwert O2]: Zeigt den momentanen Wert der Restsauerstoffmessung in
[ppm] oder in [%] an.
▪ [Messwert Temperatur]: Zeigt die momentane Temperatur des Messmodules
in [°C] an.
▪ [Messwert Heizstrom]: Zeigt den momentanen aufgenommenen Heizstrom in
[mA] an.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 338 / 0
Der Einstellungsdialog [Modul]
In diesem Dialog können Sie die CAN-Messgeräte kalibrieren.
Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sichtbar,
wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administration] die
Checkbox [Erweiterte Darstellung] aktiviert wurde.
HINWEIS
Keine Änderungen möglich?
Für den Zugang zu diesem Dialog sind die Benutzerrechte [Sollwerteingabe] erfor-
derlich. Die Einstellungen können ohne Benutzernamen und Kennwort lediglich
angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage er-
scheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche
[Abbrechen].
ü Den Einstellungsdialog [Modul] öffnen:
1. Den Einstellungsdialog [CAN-Messgerät mit CAN-Adresse 28] öffnen.
2. Im Rahmen eines Modules die Schaltfläche anklicken.
ð Der Einstellungsdialog [Modul] erscheint:
Modul 1 Einstellungen
Einrichten
Modul 1
Bitte Warten
Kalibrieren Freigabe
Kalibrierpunkt
FV1
FV2 PV2
PV1
1.
Kalibrierpunkt2.
Sollwert
Istwert Istwert
Sollwert
Istwert
Sollwert
Istwert
Sollwert
Istwert
Sollwert
Aktueller Messwert
Kalibrierung starten
Kalibrierung starten

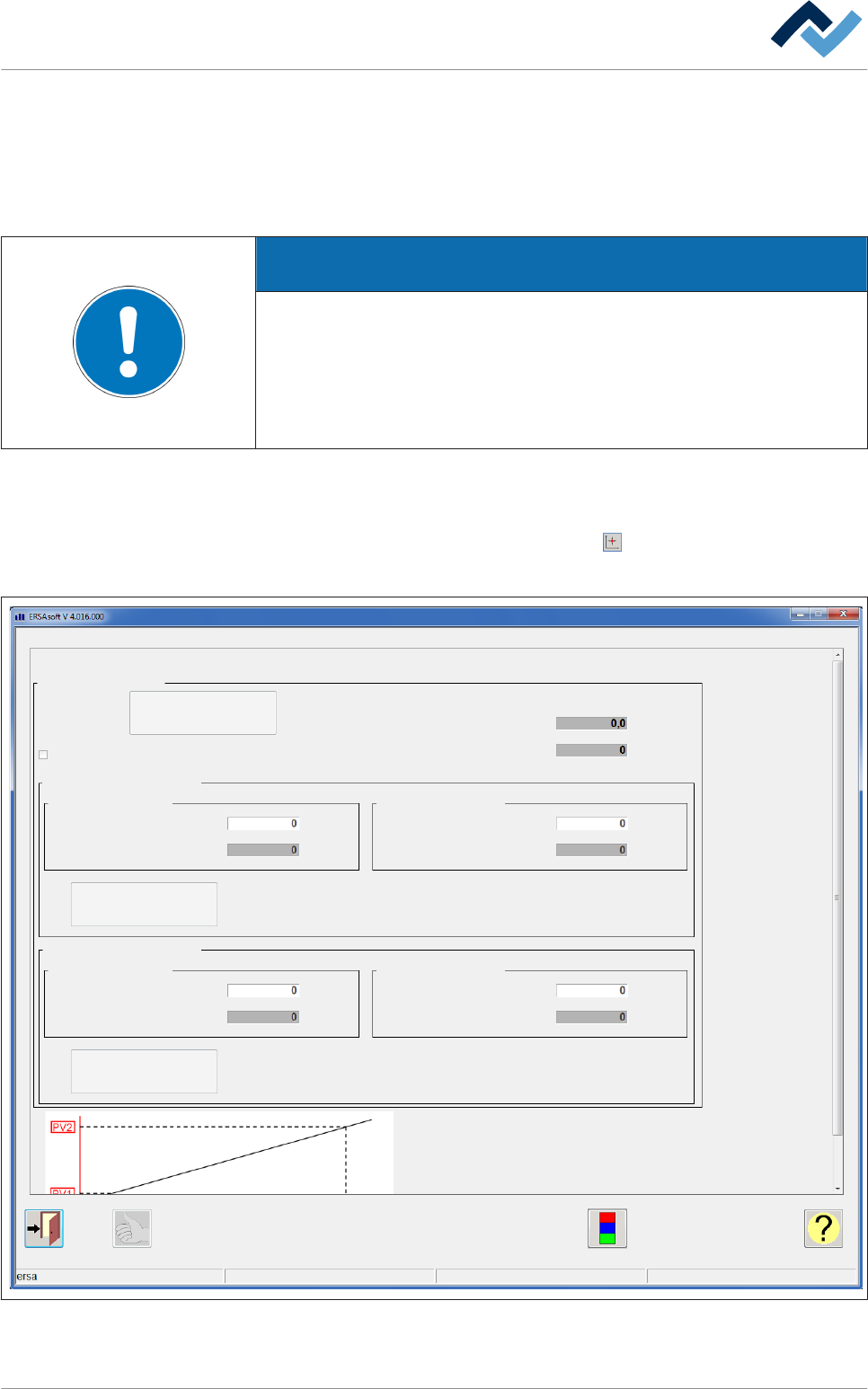

Abb. 128: Der Einstellungsdialog [Modul]
6.17.25
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 339 / 0
Der Einstellungsdialog [Kühlsystem]
In diesem Dialog können Sie den Status der Wasserkreisläufe überwachen und die
Drucküberwachung aktivieren. Sie können den Status der Funktion [Schnelles Ab-
kühlen] überwachen und die Funktion testen.
Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sichtbar,
wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administration] die
Checkbox [Erweiterte Darstellung] aktiviert wurde.
HINWEIS
Keine Änderungen möglich?
Für den Zugang zu diesem Dialog sind die Benutzerrechte [Sollwerteingabe] erfor-
derlich. Die Einstellungen können ohne Benutzernamen und Kennwort lediglich
angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage er-
scheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche
[Abbrechen].
HINWEIS
Ergänzende Dokumente
Lesen Sie hierzu auch die Dokumente [90346_EA_Leckwasserüberwachung] und
[112648] auf dem Datenträger [product_data_reflow], welcher Teil des Lieferum-
fanges ist.
HINWEIS
Ergänzende Dokumente
Lesen Sie hierzu auch die Dokumente [112648] auf dem Datenträger [product_da-
ta_reflow ], welcher Teil des Lieferumfanges ist.
