Der Einstellungsdialog [Kühlsystem] In diesem Dialog können Sie den Status der Wasserkreisläufe überwachen und die Drucküberwachung aktivieren. Sie können den Status der Funktion [Schnelles Ab- kühlen] überwachen und die…
Der Einstellungsdialog [Modul]
In diesem Dialog können Sie die CAN-Messgeräte kalibrieren.
Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sichtbar,
wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administration] die
Checkbox [Erweiterte Darstellung] aktiviert wurde.
HINWEIS
Keine Änderungen möglich?
Für den Zugang zu diesem Dialog sind die Benutzerrechte [Sollwerteingabe] erfor-
derlich. Die Einstellungen können ohne Benutzernamen und Kennwort lediglich
angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage er-
scheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche
[Abbrechen].
ü Den Einstellungsdialog [Modul] öffnen:
1. Den Einstellungsdialog [CAN-Messgerät mit CAN-Adresse 28] öffnen.
2. Im Rahmen eines Modules die Schaltfläche anklicken.
ð Der Einstellungsdialog [Modul] erscheint:
Modul 1 Einstellungen
Einrichten
Modul 1
Bitte Warten
Kalibrieren Freigabe
Kalibrierpunkt
FV1
FV2 PV2
PV1
1.
Kalibrierpunkt2.
Sollwert
Istwert Istwert
Sollwert
Istwert
Sollwert
Istwert
Sollwert
Istwert
Sollwert
Aktueller Messwert
Kalibrierung starten
Kalibrierung starten
Abb. 128: Der Einstellungsdialog [Modul]
6.17.25
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 339 / 0
Der Einstellungsdialog [Kühlsystem]
In diesem Dialog können Sie den Status der Wasserkreisläufe überwachen und die
Drucküberwachung aktivieren. Sie können den Status der Funktion [Schnelles Ab-
kühlen] überwachen und die Funktion testen.
Diese Anzeige dient zu Service- und Diagnosezwecken uns ist nur dann sichtbar,
wenn im Eingabedialog [Allgemeine Einstellungen]/[Benutzer Administration] die
Checkbox [Erweiterte Darstellung] aktiviert wurde.
HINWEIS
Keine Änderungen möglich?
Für den Zugang zu diesem Dialog sind die Benutzerrechte [Sollwerteingabe] erfor-
derlich. Die Einstellungen können ohne Benutzernamen und Kennwort lediglich
angezeigt werden. Drücken Sie in diesem Fall während die Kennwortabfrage er-
scheint, die Taste [ESC] auf Ihrer Tastatur oder klicken Sie auf die Schaltfläche
[Abbrechen].
HINWEIS
Ergänzende Dokumente
Lesen Sie hierzu auch die Dokumente [90346_EA_Leckwasserüberwachung] und
[112648] auf dem Datenträger [product_data_reflow], welcher Teil des Lieferum-
fanges ist.
HINWEIS
Ergänzende Dokumente
Lesen Sie hierzu auch die Dokumente [112648] auf dem Datenträger [product_da-
ta_reflow ], welcher Teil des Lieferumfanges ist.
6.17.26
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 340 / 0
ü Den Einstellungsdialog [Kühlsystem] öffnen:
1. Den Basisdialog öffnen.
2. In der unteren Symbolleiste des Basisdialoges die Schaltfläche anklicken.

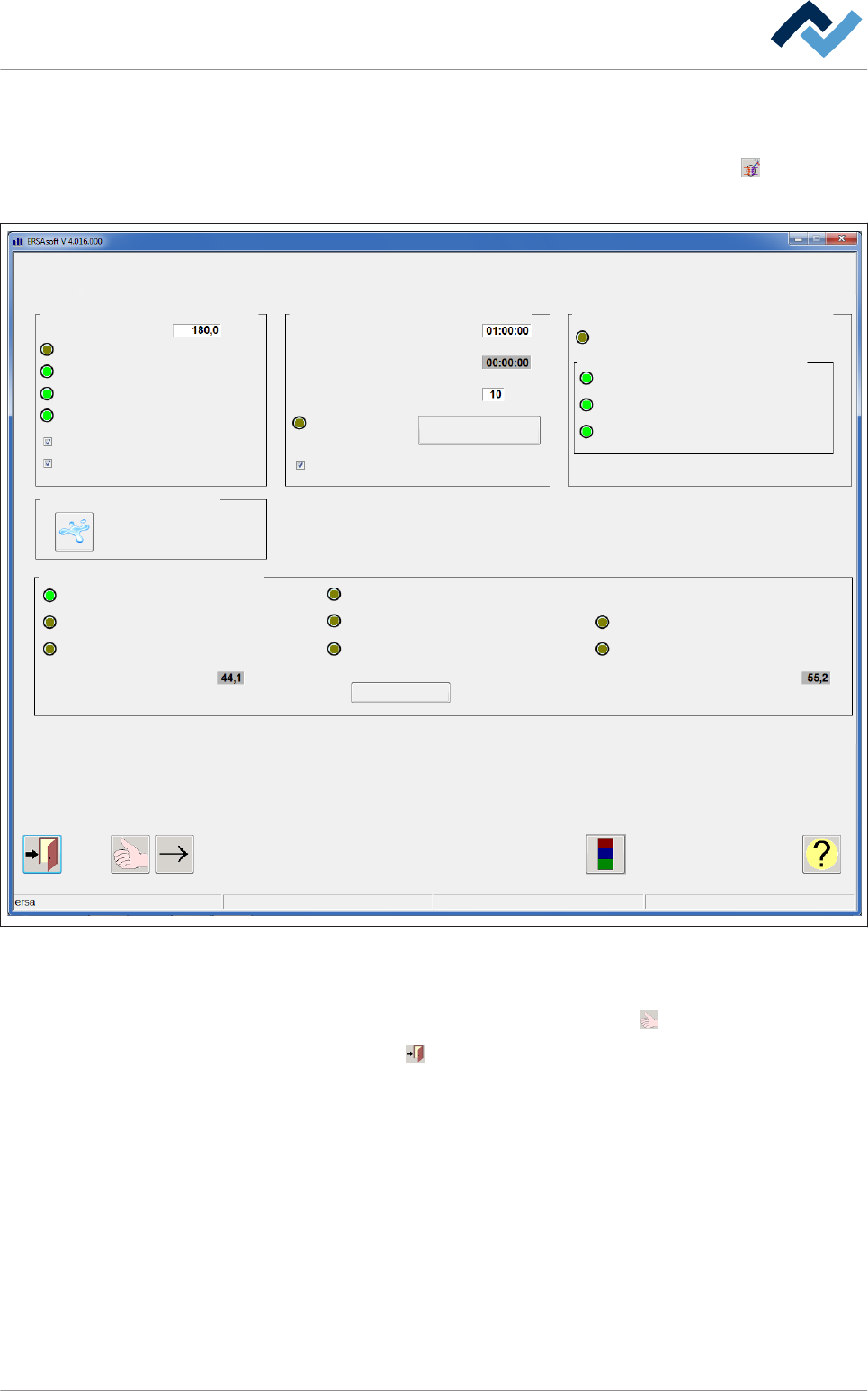

ð Der Einstellungsdialog [Kühlsystem] erscheint:
Kühlsystem
Einstellungen
Einrichten
Kaltwasserkreislauf Leckwasserüberwachung Warmwasserkreislauf
Pumpe AN
Behälter
Füllstand Warnung (grün=OK)
Füllstand Alarm (grün=OK)
Temperatur OK
Ventil schalten
Ventil offen
Leckwasserüberwachung aktiv
Überwachung Kühlwasserdruck OK
Leckwasser Extern 2 aktiv
Aktiviere Spülen
Kühlsystem AN
Kühlsystem bereit
Kompressor AN
Kühlwasserdruck OK
Sollwert TestintervallAnlaufzeit
Istwert Testintervall
Testdauer
Rückmeldung Stellantrieb zu
Warnung Temperatur Abluftkanal zu hoch
Alarm Temperatur Abluftkanal zu hoch
Temperatur im Abluftkanal
Stellantrieb auf - Kaltluft ein
Abluft 2 schnelles Abkühlen ein
Externe Temperatur Abluftkanal zu hoch
Warnung Temperatur Abluftkanal 2 Auslauf zu hoch
Alarm Temperatur Abluftkanal 2 Auslauf zu hoch
Start / Stopp
Temperatur im Abluftkanal 2 Auslauf
s
s
°C °C
Abb. 129: Der Einstellungsdialog [Kühlsystem]
ü Einstellungen übernehmen, Dialog schließen
1. Die Einstellung durch Anklicken der Schaltfläche übernehmen.
2. Die Schaltfläche anklicken, um den Dialog zu schließen.
Der Rahmen [Kaltwasserkreislauf]
ü Die Anlaufzeit des Kühlsystems einstellen:
1. Das Eingabefeld [Anlaufzeit] anklicken und einen Wert in [s] eingeben.
ð Wenn das Kühlsystem nach Ablauf dieser Zeit nicht bereit ist, wird eine Mel-
dung angezeigt.
Die Statusanzeigen im Rahmen [Kaltwasserkreislauf]:
▪ [Kühlsystem AN]: Zeigt den Status des Kühlsystems an. Ist das Kühlsystem aktiv,
wird die LED grün dargestellt.
