▪ [Temperatur OK]: Zeigt den Status des Temperatursensors an. Misst der Sensor eine unzulässig hohe Temperatur, wird die LED grau dargestellt. Ist die Tempe- ratur OK, wird die LED grün dargestellt. Die folgende Abbildun…
▪ [Kühlsystem bereit]: Zeigt den Status des Kühlsystems an. Wenn das Kühlsys-
tem bereit ist, wird die LED grün dargestellt.
▪ [Kompressor AN]: Zeigt den Status des Kompressors an. Ist der Kompressor ak-
tiv, wird die LED grün dargestellt.
▪ [Kühlwasserdruck OK]: Zeigt den Status des Systemdruckes an, wenn die
Checkbox [Überwachung Kühlwasserdruck OK] aktiviert ist. Ist der Wasserdruck
ausreichend und ist ein Durchfluss vorhanden, wird die LED grün dargestellt.
ü Die Überwachung des Kühlwasserdruckes aktivieren:
1. Die Checkbox [Überwachung Kühlwasserdruck OK] aktivieren.
ð Der Kühlwasserdruck wird nun von der Steuerung überwacht.
ü Die Leckwasserüberwachung für den externen Wasserkreis aktivieren:
1. Die Checkbox [Leckwasser Extern 2 aktiv] aktivieren.
2. Die Einstellung durch Anklicken der Schaltfläche
übernehmen.
ð Der Rahmen [Leckwasserüberwachung] wird angezeigt. Die Leckwasserüberwa-
chung ist aktiv.
Der Rahmen [Leckwasserüberwachung]
ü Das Zeitintervall zu Druckprüfung und Testdauer einstellen:
1. Das Eingabefeld [Sollwert Testintervall] anklicken und einen Wert in
[HH:mm:ss] eingeben.
ð Nach Ablauf dieser Zeit wird die Druckprüfung gestartet. Im Anzeigefeld
[Istwert Testintervall] können Sie die verbleibende Zeit bis zur nächsten
Druckprüfung in [HH:mm:ss] ablesen.
2. Das Eingabefeld [Testdauer] anklicken und eine Zeit in [s] eingeben.
ð Nach Ablauf der Zeit [Sollwert Testintervall] wird der Druck für die Zeit [Test-
dauer] geprüft.
▪ [Ventil offen]: Zeigt den Status des Ventils im Kaltwasserkreislauf an. Ist das
Ventil geöffnet, wird die LED grün dargestellt.
▪ [Ventil schalten]: Die Schaltfläche anklicken. Das Ventil wird wechselweise ein-
und wieder ausgeschaltet. Dabei ändert sich die Statusanzeige [Ventil offen].
ü Bei Leckwasser eine Meldung anzeigen:
1. Die Checkbox [Leckwasserüberwachung aktiv] aktivieren.
ð Bei Leckwasser wird eine Meldung angezeigt.
Statusanzeigen im Rahmen [Warmwasserkreislauf]
▪ [Pumpe AN]: Zeigt den Status der Wasserpumpe an. Wird die Pumpe von der
Steuerung angesteuert, wird die LED grün dargestellt.
▪ [Füllstand Warnung (grün=OK)]: Zeigt den Status des Füllstandsensors an. Ist
der Sensor belegt, wird die LED grün dargestellt. Ist der Sensor nicht belegt,
wird die LED grau dargestellt. Beachten Sie hierzu die nächste Abbildung.
▪ [Füllstand Alarm]: Zeigt den Status des Sensors an. Ist der Sensor belegt, wird
die LED grün dargestellt. Ist der Sensor nicht belegt, wird die LED grau darge-
stellt. Beachten Sie hierzu die nächste Abbildung.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 342 / 0
▪ [Temperatur OK]: Zeigt den Status des Temperatursensors an. Misst der Sensor
eine unzulässig hohe Temperatur, wird die LED grau dargestellt. Ist die Tempe-
ratur OK, wird die LED grün dargestellt.
Die folgende Abbildung zeigt die Funktion der beiden Sensoren [Füllstand War-
nung] und [Füllstand Alarm]. Beide Sensoren sind in der Steuerung miteinander
verknüpft. Dadurch wird erreicht, dass je nach aktuellem Füllstand Meldungen un-
terschiedlicher Hierarchiestufen angezeigt werden:
Sensorsignal
[Füllstand Warnung]
Sensor belegt
Sensorsignal
[Füllstand Alarm]
Füllstand OK
Füllstand Warnung
Füllstand Alarm
Sensor nicht belegt
Sensor belegt
Sensor nicht belegt

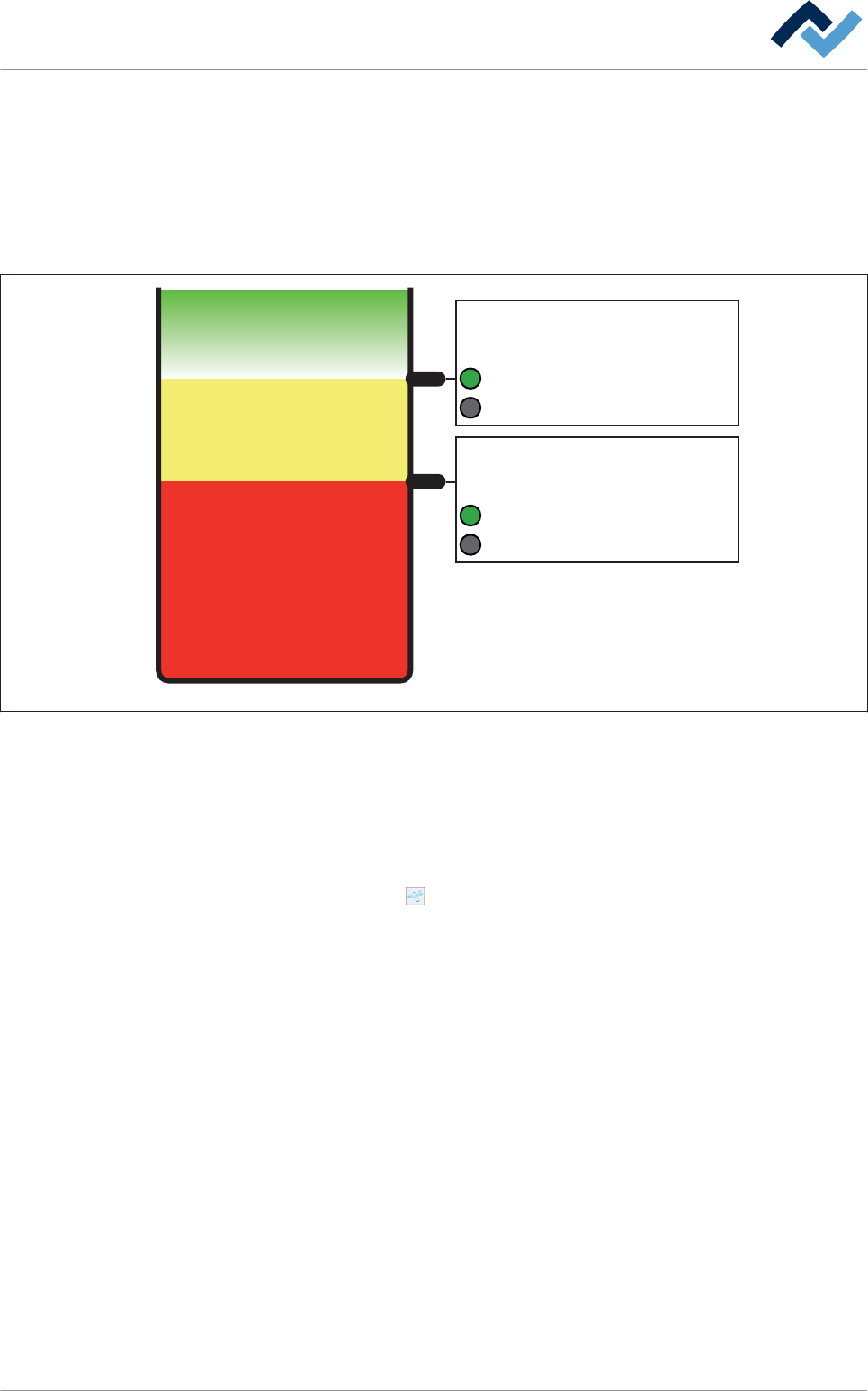

Abb. 130: Der Füllstand im Behälter. Sind beide Sensoren nicht belegt, so werden beide Sensoren mit einer grauen LED dargestellt
und die Meldung [Füllstand Alarm] angezeigt. Ist lediglich der obere Sensor nicht belegt, wird die Meldung [Füllstand Warnung]
angezeigt.
Der Rahmen [Aktiviere Spülen]
ü Das gesamte Kühlsystem der Maschine spülen:
1. Die Schaltfläche anklicken.
ð Das gesamte Kühlsystem wird gespült. Hierzu werden die Ventile aller Wasser-
kreisläufe geöffnet. Diese Maßnahme ist in der Regel ein mal bei Inbetriebnah-
me der Maschine notwendig.
Statusanzeigen im Rahmen [Schnelles Abkühlen]
▪ [Rückmeldung Stellantrieb zu] Zeigt desn Status des Stellantriebes an.
▪ [Warnung Temperatur Abluftkanal zu hoch]: Löst die Temperatur im Abluftka-
nal eine Warnmeldung aus, wird die LED grün dargestellt.
▪ [Alarm Temperatur Abluftkanal zu hoch]: Löst die Temperatur im Abluftkanal
eine Alarmmeldung aus, wird die LED grün dargestellt.
▪ [Temperatur im Abluftkanal]: Zeigt die aktuelle Temperatur im Abluftkanal in
[°C] an.
▪ [Stellantrieb auf - Kaltluft ein]: Zeigt den Status der Stellklappe an. Wird die
Stellklappe angesteuert, wird die LED grün dargestellt.
▪ [Abluft 2 schnelles Abkühlen ein]: Wird Abluft für [Schnelles Abkühlen] ange-
fordert, wird die LED grün dargestellt.
Funktionsbeschreibung | 6
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 343 / 0
▪ [Externe Temperatur Abluftkanal zu hoch]: Ist die Temperatur am Temperatur-
schalter im Abluftkanal zu hoch, wird die LED grün dargestellt und eine Alarm-
meldung angezeigt.
ü Die Funktion [Schnelles Abkühlen] aktivieren / deaktivieren:
1. Die Schaltfläche [Start / Stopp] anklicken.
ð Die Funktion wird wechselweise aktiviert / deaktiviert.
Die beiden nächsten Statusanzeigen beziehen sich auf den Abluftkanal 2 am Aus-
lauf der Maschine:
▪ [Warnung Temperatur Abluftkanal 2 Auslauf zu hoch]: Löst die Temperatur im
Abluftkanal eine Warnmeldung aus, wird die LED grün dargestellt.
▪ [Alarm Temperatur Abluftkanal 2 Auslauf zu hoch]: Löst die Temperatur im Ab-
luftkanal eine Alarmmeldung aus, wird die LED grün dargestellt.
▪ [Temperatur im Abluftkanal 2 Auslauf]: Zeigt die aktuelle Temperatur im Ab-
luftkanal in [°C] an.
ü Einstellungen übernehmen, Dialog schließen
1. Die Einstellung durch Anklicken der Schaltfläche
übernehmen.
2. Die Schaltfläche anklicken, um den Dialog zu schließen.
