Funktion der Differenzdruckschalter (Absaugung) prüfen VORSICHT Unfallgefahr! ü Bevor Sie mit den Wartungsarbeiten beginnen: 1. Führen Sie niemals Tätigkeiten durch, für welche Sie nicht qualifiziert sind! 2. Zuerst das …
Absaugung prüfen
ü Die Absaugung prüfen:
1. Sichtkontrolle aller Absauganschlüsse.
ð Anschlüsse müssen dicht sein.
ð Schläuche dürfen nicht beschädigt sein.
2. Lose Schlauchschellen mit passendem Werkzeug festziehen.
3. Beschädigte Schlauchschellen ersetzen.
ð Hiermit ist der Vorgang abgeschlossen.
8.4.2
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 372 / 0

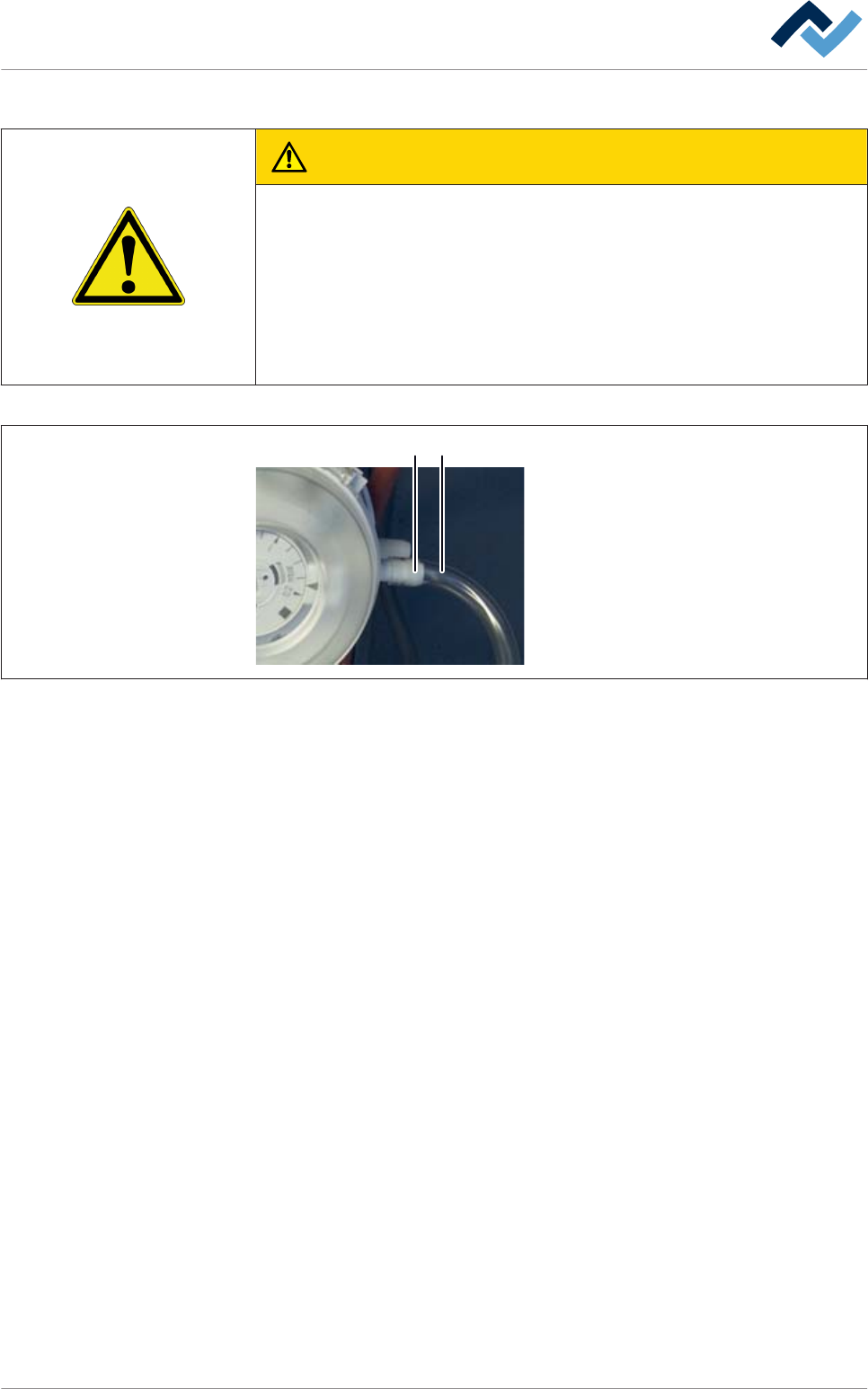

Funktion der Differenzdruckschalter (Absaugung) prüfen
VORSICHT
Unfallgefahr!
ü Bevor Sie mit den Wartungsarbeiten beginnen:
1. Führen Sie niemals Tätigkeiten durch, für welche Sie nicht qualifiziert sind!
2. Zuerst das Kapitel [Sicherheitshinweise] lesen und beachten!
3. Schutzausrüstung tragen!
4. Benötigte Werkzeuge und Hilfsmittel bereithalten!
2 1
Abb. 136: Differenzdruckschalter Absaugung
ü Die Funktion der Differenzdruckschalter prüfen:
1. Die Maschine abkühlen lassen.
2. Sicherstellen, dass die Absauganlage eingeschaltet ist.
3. Den Schlauch (1) vom Anschluss (2) abziehen und ca. 20 Sekunden warten.
4. Nach maximal 20 Sekunden muss eine Meldung angezeigt werden.
ð Falls keine Meldung angezeigt wird:
5. Differenzdruckschalter von Fachkraft überprüfen lassen.
ð Falls die Meldung angezeigt wird:
6. Den Schlauch (1) wieder anschließen, Meldung quittieren.
ð Hiermit ist der Vorgang abgeschlossen.
8.4.3
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 373 / 0

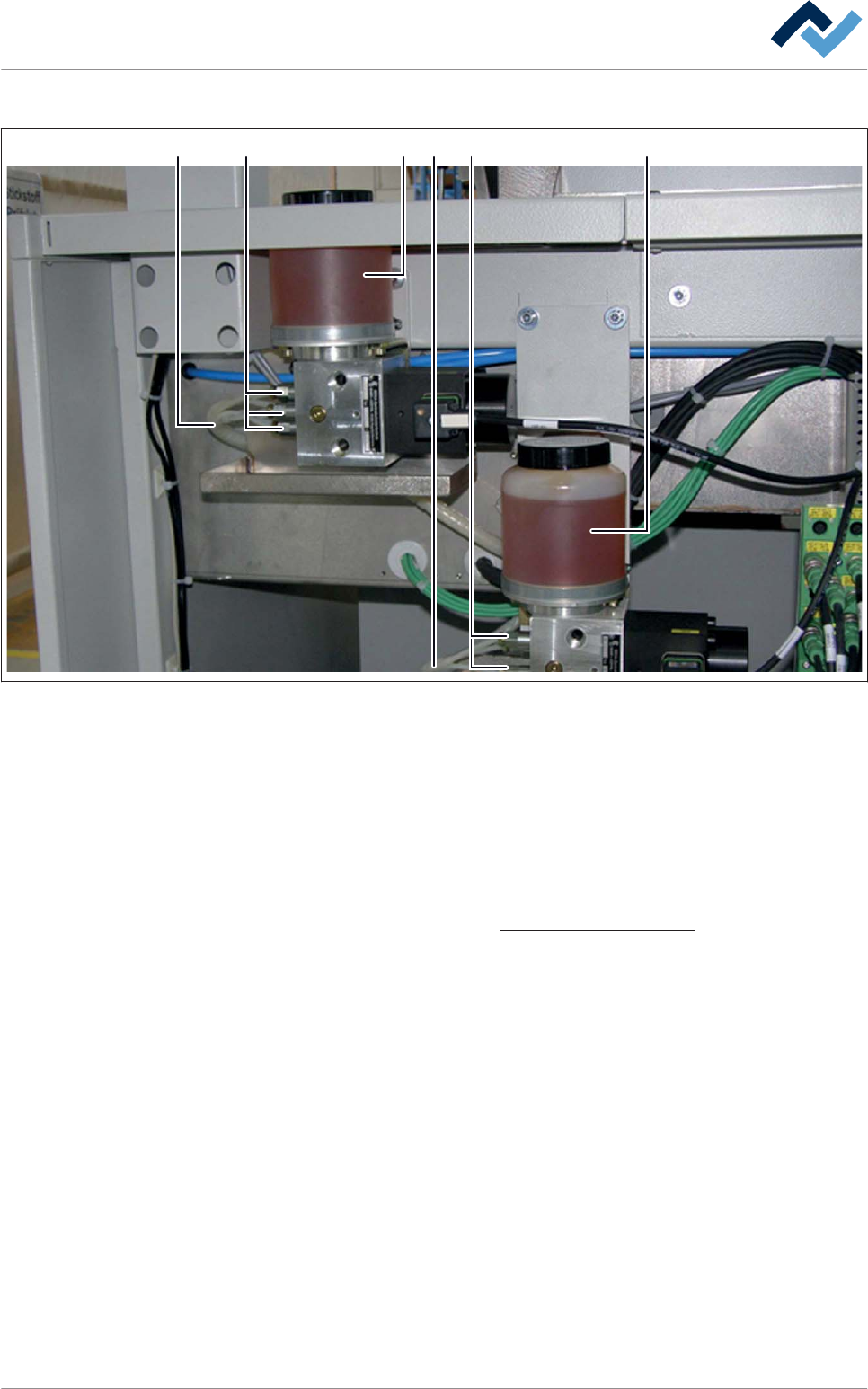

Kettenöler: Ölvorrat nachfüllen
1 32255
Abb. 137: Vorratsbehälter
ü Den Ölstand prüfen:
1. Den Ölstand im Behälter (1) prüfen. Bei Bedarf Öl nachfüllen.
ð Anlagen mit Mehrfach-Transportsystem und Mittenunterstützung verfügen
über einen zusätzlichen Behälter (3).
2. Den Ölstand im Behälter (2) prüfen. Bei Bedarf Öl nachfüllen.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu auch das Kapitel
Verwendete Schmierstoffe [} 367].
ü Sichtkontrolle durchführen:
1. Sichtkontrolle der Schlauchanschlüsse (2) und der Schläuche (5).
ð Schlauchanschlüsse müssen dicht sein. Schläuche müssen weich und flexi-
bel sein.
2. Stark verfärbte, poröse oder ausgehärtete Schläuche von Fachkraft ersetzen
lassen.
ð Hiermit ist der Vorgang abgeschlossen.
8.4.4
