Internes Kühlaggregat: Staub entfernen Das interne Kühlaggregat befindet sich am Auslauf der Maschine. Der Wärmetau- scher (1) befindet sich auf der Rückseite und ist zugänglich nach dem Entfernen der Abdeckung (2): 2 1 …
Temperaturmanagement: Kondensat ablassen
GEFAHR
Gefahr von Sach- und Personenschäden durch aggressive Kondensate!
ü Kondensate können Haut und Schleimhäute angreifen!
1. Bei Arbeiten am Kondensat-Management immer geeignete Schutzkleidung
tragen!
2. Zur Vorbeugung von Augenverletzungen Schutzbrille tragen!
3. Immer geeignete Schutzhandschuhe tragen!
Die Hähne (1) zum Ablassen des Kondensates befinden sich am Einlauf und in der
Mitte der Maschine auf der Bedienseite. Sie sind zugänglich nach dem Entfernen
der Abdeckung (2):
2 2
13 31

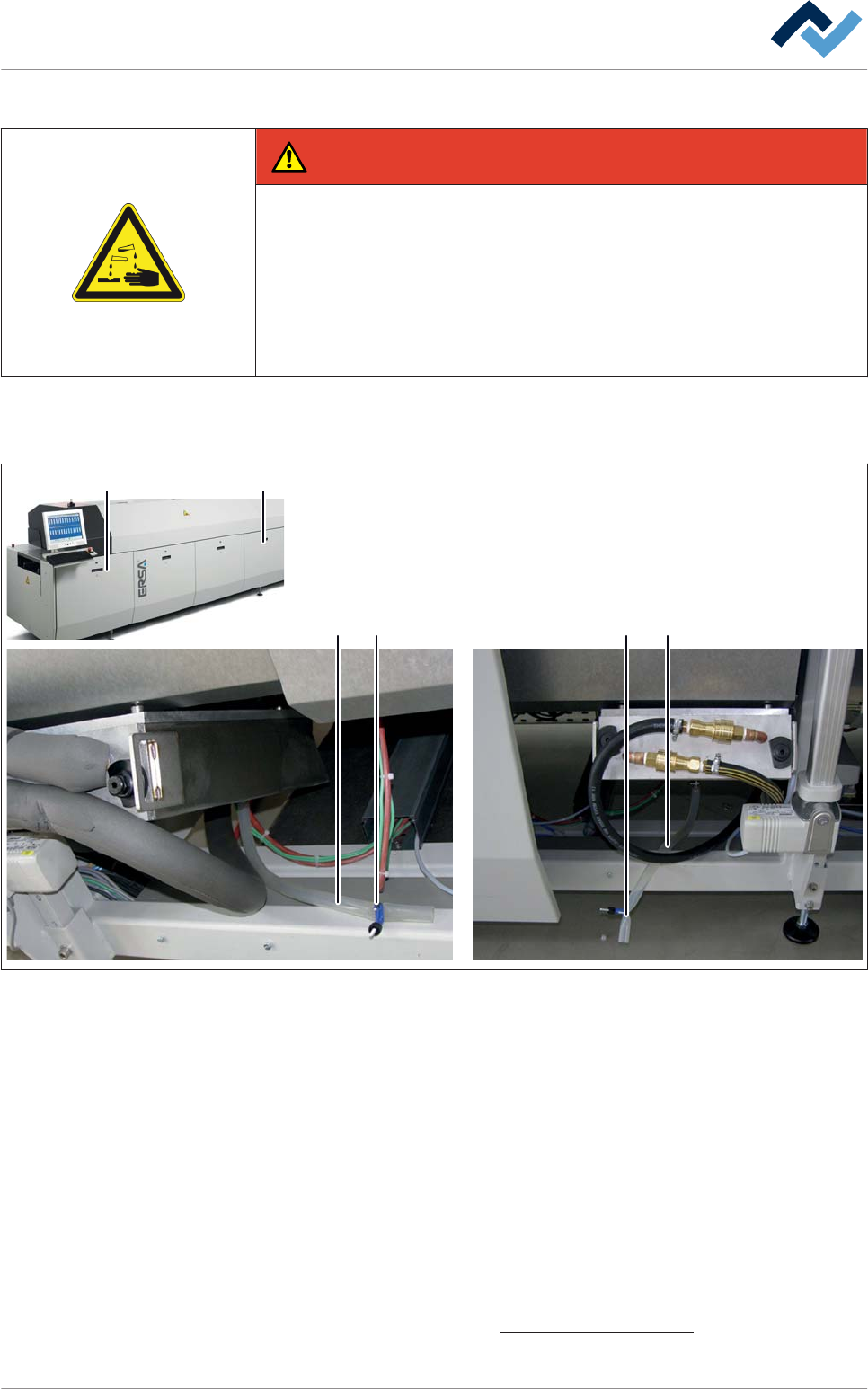

Abb. 143: Kondensat ablassen
ü Kondensat ablassen:
1. Die Abdeckung (2) entfernen.
2. Den Hahn (1) in einen geeigneten Auffangbehälter einführen und öffnen. Sämt-
liches Kondensat ablassen!
3. Den Hahn (1) schließen.
4. Sichtkontrolle der Schläuche (3).
ð Schläuche müssen weich, flexibel und transparent sein.
5. Stark verfärbte, poröse oder ausgehärtete Schlauche von Fachkraft ersetzen
lassen.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu auch das Kapitel
Werkzeuge und Hilfsmittel [} 367].
8.4.10
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 385 / 0
Internes Kühlaggregat: Staub entfernen
Das interne Kühlaggregat befindet sich am Auslauf der Maschine. Der Wärmetau-
scher (1) befindet sich auf der Rückseite und ist zugänglich nach dem Entfernen der
Abdeckung (2):
2 1
Abb. 144: Internes Kühlaggregat
VORSICHT
Gefahr von Sachschäden
ü Die Lamellen der Wärmetauscher sind sehr empfindlich und verbiegen leicht.
Dies kann zur Verringerung des Luftdurchsatzes und der Kühlleistung führen!
1. Zur Reinigung keine Druckluft und keine scharfkantigen Gegenstände verwen-
den!
2. Verbogene Lamellen mit geeignetem Werkzeug, zum Beispiel mit einem La-
mellenkamm, wieder aufrichten.
3. Die Wartungsanleitung des Herstellers lesen.
ü Staub entfernen:
1. Sichtkontrolle des Wärmetauschers.
ð Die Lamellen müssen frei von Staub sein.
2. Staub mit Staubsauger und weichem Pinsel vorsichtig entfernen.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu auch das Kapitel
Werkzeuge und Hilfsmittel [} 367].
8.4.11
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 386 / 0
Kühlung ohne Prozessgasreinigung: Filter reinigen
Der Aluminium-Filter befindet sich am Auslauf der Maschine auf der Bedienseite. Er
ist zugänglich nach dem Entfernen der Abdeckung (2):
2 1 3

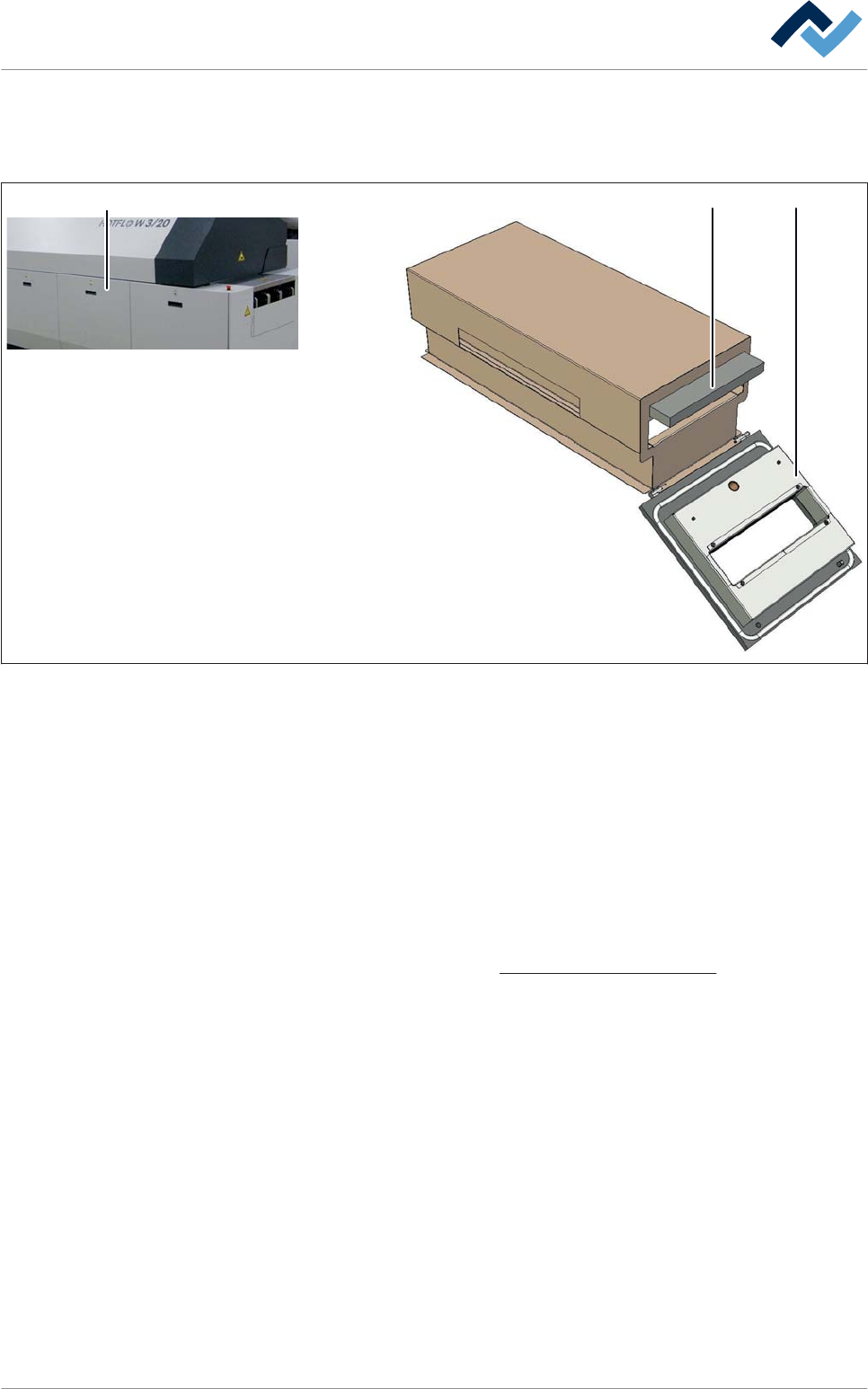

Abb. 145: Filter reinigen
ü Filter reinigen:
1. Die Verschlüsse mit dem beiliegenden Steckschlüssel öffnen.
2. Den Klappdeckel (3) öffnen, den Aluminium-Filter (1) herausnehmen.
3. Den Filter in einer geeigneten Filterwaschanlage reinigen.
ð Bei starker Verschmutzung:
4. Ein vom Lotpastenhersteller empfohlenes Reinigungsmittel verwenden oder
Filter ersetzen.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu auch das Kapitel
Verwendete Reinigungsmittel [} 367].
8.4.12
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 387 / 0
