Kondensatfalle in der Vorheizzone: Filterpatrone neu befüllen GEFAHR Gefahr von Sach- und Personenschäden durch aggressive Kondensate! ü Kondensate können Haut und Schleimhäute angreifen! 1. Bei Arbeiten am Kondensat-Man…
ü Die Filterpatrone ersetzen:
1. Die Schrauben (3) auf beiden Seiten der Kondensatfalle lösen.
2. Die komplette Baugruppe (4) in Richtung (C) herausfahren.
3. Die Spannverschlüsse (2) welche in Richtung (A) weisen, öffnen.
4. Den Deckel (3) abnehmen.
71

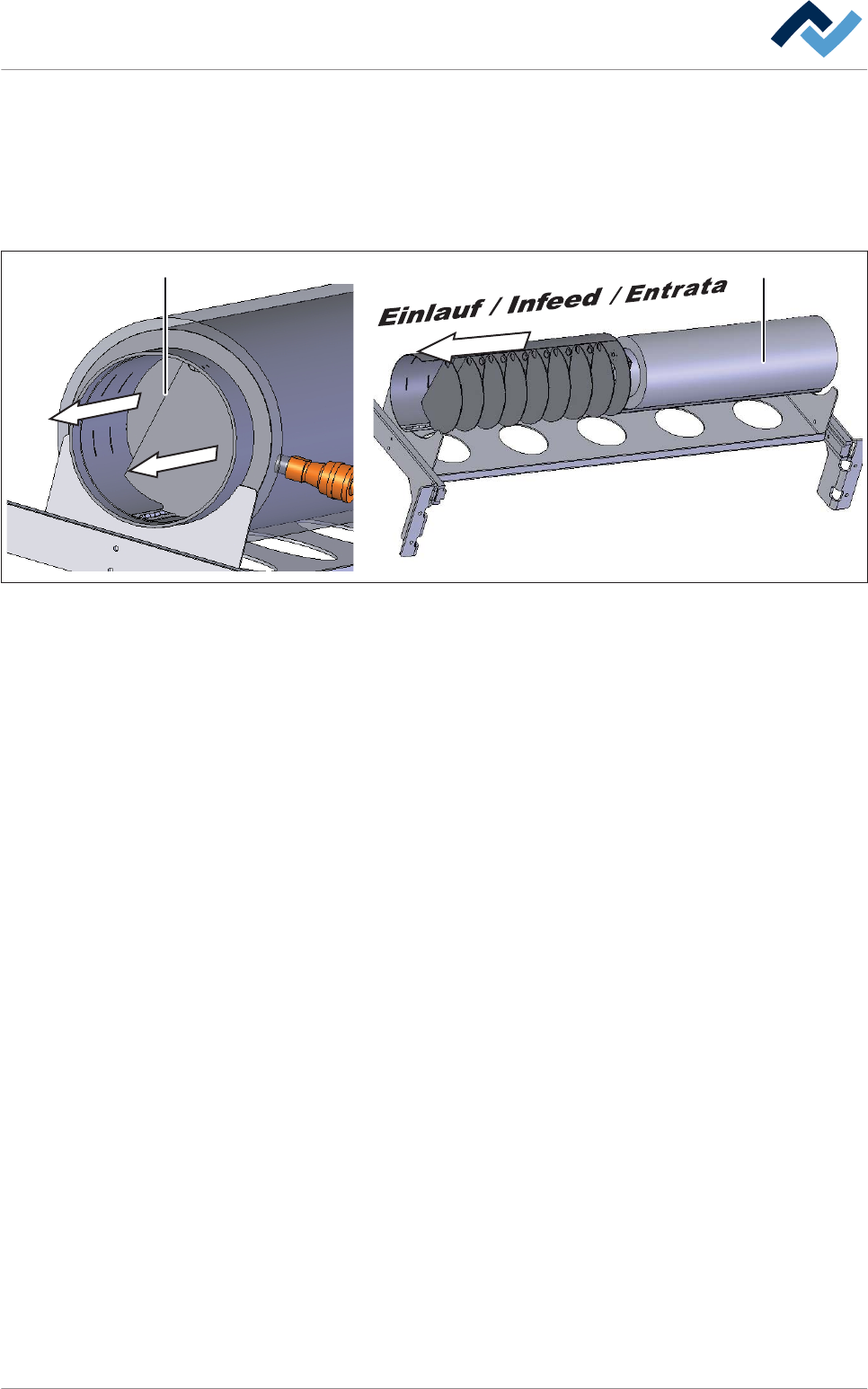

Abb. 148: Filterpatrone ersetzen
5. Die Kondensatfalle (1) herausziehen und auf Kontamination prüfen.
6. Bei starker Verschmutzung die Kondensatfalle reinigen.
7. Neue Filterpatrone (7) einbauen.
8. Die Kondensatfalle (1) einbauen.
ð Die Lamellen (8) müssen hierbei zum Einlauf der Maschine weisen.
9. Den Deckel (6) schließen.
10.Die Spannverschlüsse, welche in Richtung (A) weisen, schließen.
Hiermit ist der Vorgang abgeschlossen.
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 391 / 0
Kondensatfalle in der Vorheizzone: Filterpatrone neu befüllen
GEFAHR
Gefahr von Sach- und Personenschäden durch aggressive Kondensate!
ü Kondensate können Haut und Schleimhäute angreifen!
1. Bei Arbeiten am Kondensat-Management immer geeignete Schutzkleidung
tragen!
2. Zur Vorbeugung von Augenverletzungen Schutzbrille tragen!
3. Immer geeignete Schutzhandschuhe tragen!
Alternativ können Sie die Filterpatrone (7) auch selbst mit neuem Reinigungsgranu-
lat befüllen:
99 97 910

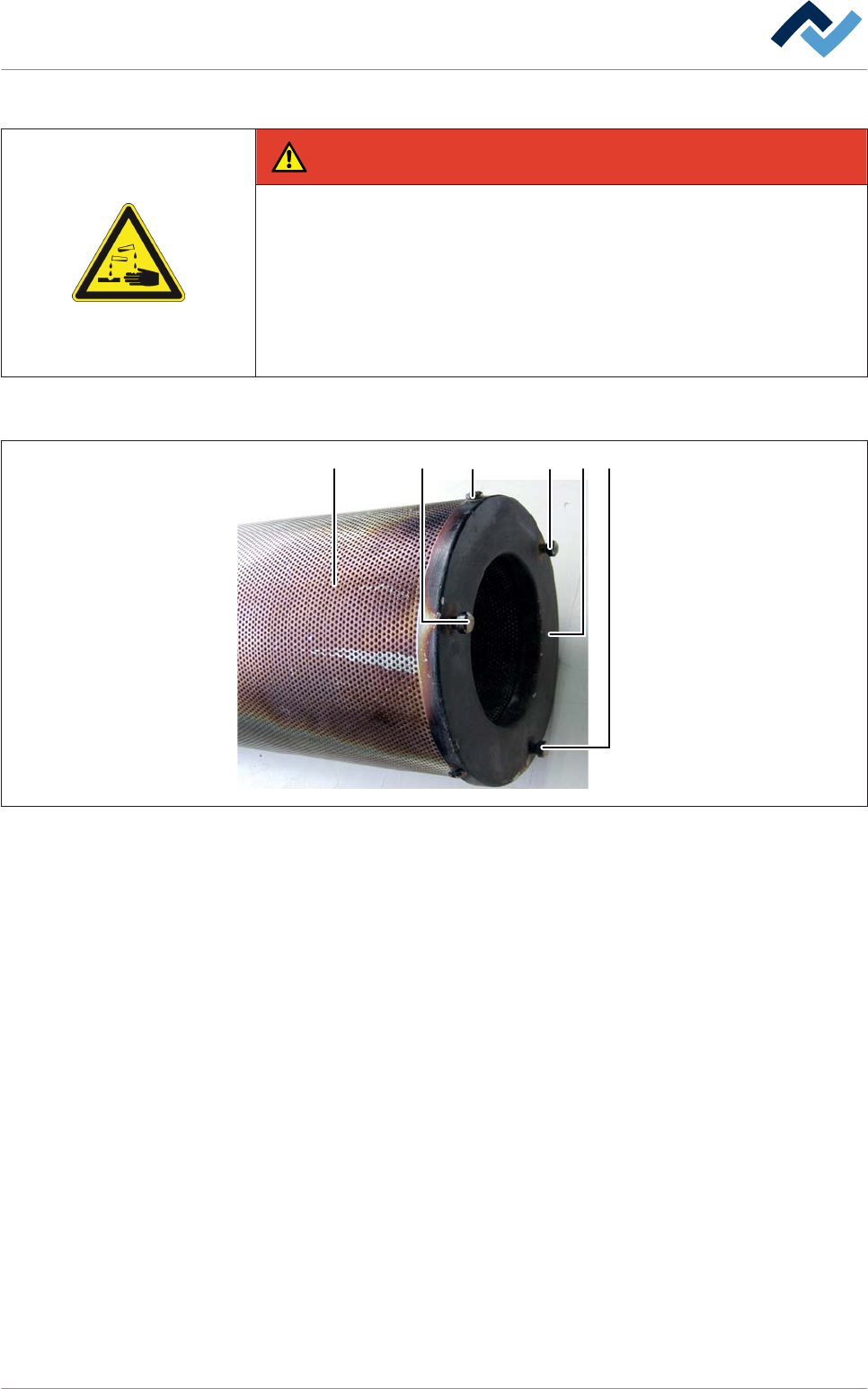

Abb. 149: Filterpatrone
ü Die Filterpatrone befüllen:
1. Die Filterpatrone wie oben beschrieben ausbauen.
2. Die Schrauben (9) lösen und den Deckel (10) abnehmen.
3. Das Granulat aus der Filterpatrone entnehmen und umweltgerecht entsorgen.
4. Neues Reinigungsgranulat in die Filterpatrone einfüllen.
5. Den Deckel (10) schließen, die Schrauben (9) wieder einsetzen.
6. Die Filterpatrone einbauen.
ð Hiermit ist der Vorgang abgeschlossen.
8.5.2
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 392 / 0
Monatlich durchzuführende Wartungsarbeiten
Absaugung: Aluminium-Filter reinigen
Die Filter (1) und (2) befinden sich am Einlauf und am Auslauf der Maschine. Sie
sind zugänglich nach dem Öffnen der Haube. Lesen Sie hierzu das Kapitel
Die Haube
öffnen und schließen [} 75].
VORSICHT
Personen- oder Sachschäden durch heiße Gase, gesundheitsschädliche Dämpfe
und Kondensate!
ü Beim Öffnen der Prozesskammer können gesundheitsschädliche Gase und
Kondensate austreten! Beachten Sie folgende Sicherheitshinweise:
1. Die Sicherheitsdatenblätter der Lotpasten- oder Flussmittelhersteller lesen.
2. Den im Sicherheitsdatenblatt empfohlenen Atemschutz tragen.
3. Geeignete Schutzhandschuhe tragen.
1 2

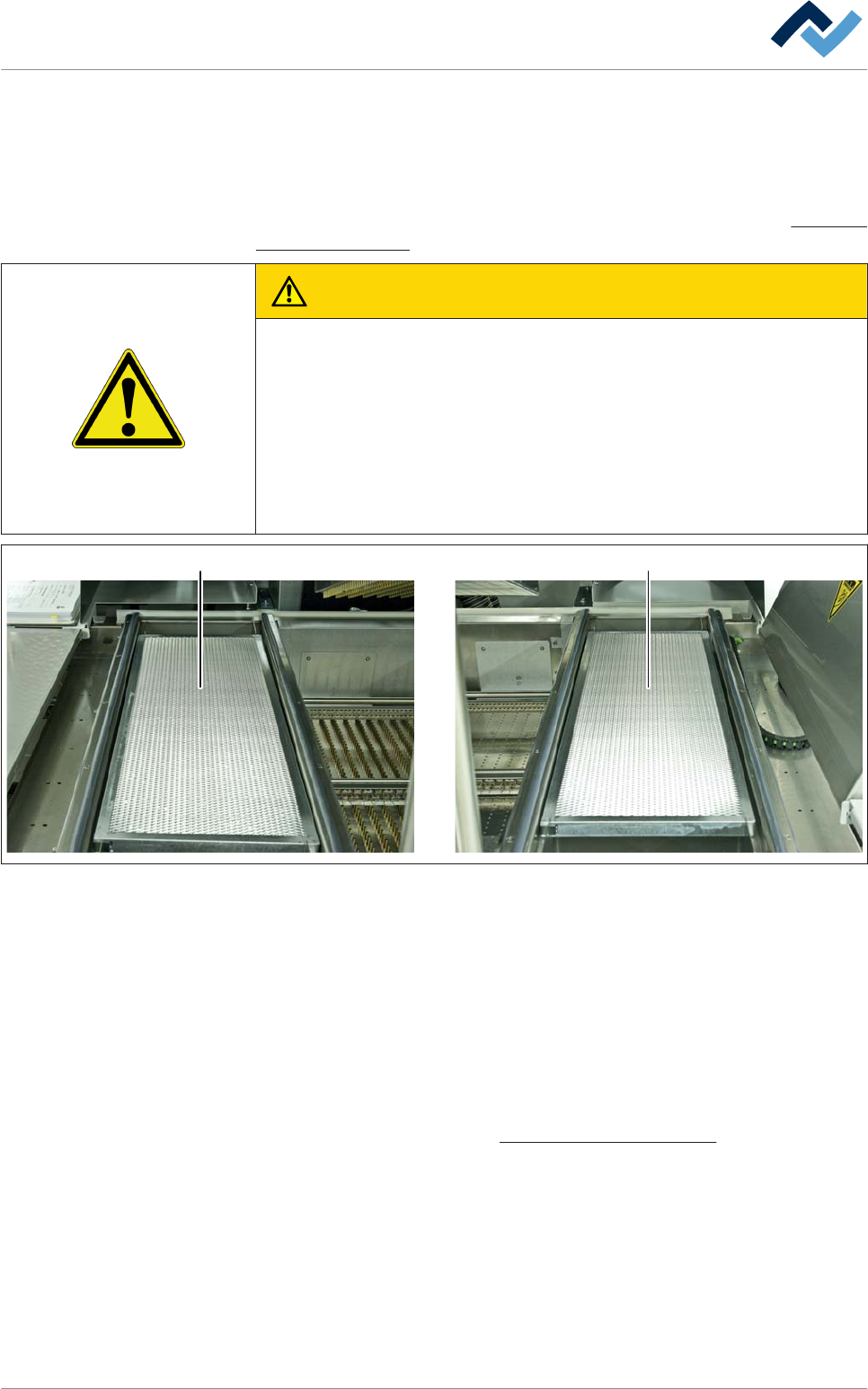

Abb. 150: Aluminium-Filter
ü Filter reinigen:
1. Die Filter (1) und (2) ausbauen.
2. Die Filter in einer geeigneten Filterwaschanlage reinigen.
ð Bei starker Verschmutzung:
3. Ein vom Lotpastenhersteller empfohlenes Reinigungsmittel verwenden oder
Filter ersetzen.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu auch das Kapitel
Verwendete Reinigungsmittel [} 367].
8.6
8.6.1
