Monatlich durchzuführende Wartungsarbeiten Absaugung: Aluminium-Filter reinigen Die Filter (1) und (2) befinden sich am Einlauf und am Auslauf der Maschine. Sie sind zugänglich nach dem Öffnen der Haube. Lesen Sie hierzu…
Kondensatfalle in der Vorheizzone: Filterpatrone neu befüllen
GEFAHR
Gefahr von Sach- und Personenschäden durch aggressive Kondensate!
ü Kondensate können Haut und Schleimhäute angreifen!
1. Bei Arbeiten am Kondensat-Management immer geeignete Schutzkleidung
tragen!
2. Zur Vorbeugung von Augenverletzungen Schutzbrille tragen!
3. Immer geeignete Schutzhandschuhe tragen!
Alternativ können Sie die Filterpatrone (7) auch selbst mit neuem Reinigungsgranu-
lat befüllen:
99 97 910
Abb. 149: Filterpatrone
ü Die Filterpatrone befüllen:
1. Die Filterpatrone wie oben beschrieben ausbauen.
2. Die Schrauben (9) lösen und den Deckel (10) abnehmen.
3. Das Granulat aus der Filterpatrone entnehmen und umweltgerecht entsorgen.
4. Neues Reinigungsgranulat in die Filterpatrone einfüllen.
5. Den Deckel (10) schließen, die Schrauben (9) wieder einsetzen.
6. Die Filterpatrone einbauen.
ð Hiermit ist der Vorgang abgeschlossen.
8.5.2
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 392 / 0
Monatlich durchzuführende Wartungsarbeiten
Absaugung: Aluminium-Filter reinigen
Die Filter (1) und (2) befinden sich am Einlauf und am Auslauf der Maschine. Sie
sind zugänglich nach dem Öffnen der Haube. Lesen Sie hierzu das Kapitel
Die Haube
öffnen und schließen [} 75].
VORSICHT
Personen- oder Sachschäden durch heiße Gase, gesundheitsschädliche Dämpfe
und Kondensate!
ü Beim Öffnen der Prozesskammer können gesundheitsschädliche Gase und
Kondensate austreten! Beachten Sie folgende Sicherheitshinweise:
1. Die Sicherheitsdatenblätter der Lotpasten- oder Flussmittelhersteller lesen.
2. Den im Sicherheitsdatenblatt empfohlenen Atemschutz tragen.
3. Geeignete Schutzhandschuhe tragen.
1 2
Abb. 150: Aluminium-Filter
ü Filter reinigen:
1. Die Filter (1) und (2) ausbauen.
2. Die Filter in einer geeigneten Filterwaschanlage reinigen.
ð Bei starker Verschmutzung:
3. Ein vom Lotpastenhersteller empfohlenes Reinigungsmittel verwenden oder
Filter ersetzen.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu auch das Kapitel
Verwendete Reinigungsmittel [} 367].
8.6
8.6.1
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 393 / 0
Prozessgasreinigung: Wärmetauscher reinigen
GEFAHR
Gefahr von Sach- und Personenschäden durch aggressive Kondensate!
ü Kondensate können Haut und Schleimhäute angreifen!
1. Bei Arbeiten am Kondensat-Management immer geeignete Schutzkleidung
tragen!
2. Zur Vorbeugung von Augenverletzungen Schutzbrille tragen!
3. Immer geeignete Schutzhandschuhe tragen!
Die Prozessgasreinigungsbox (1) befindet sich auf der Rückseite am Auslauf der Ma-
schine. Sie ist zugänglich nach dem Entfernen der Abdeckung (2):
1 3
5 6
7
3 3 32 4
4

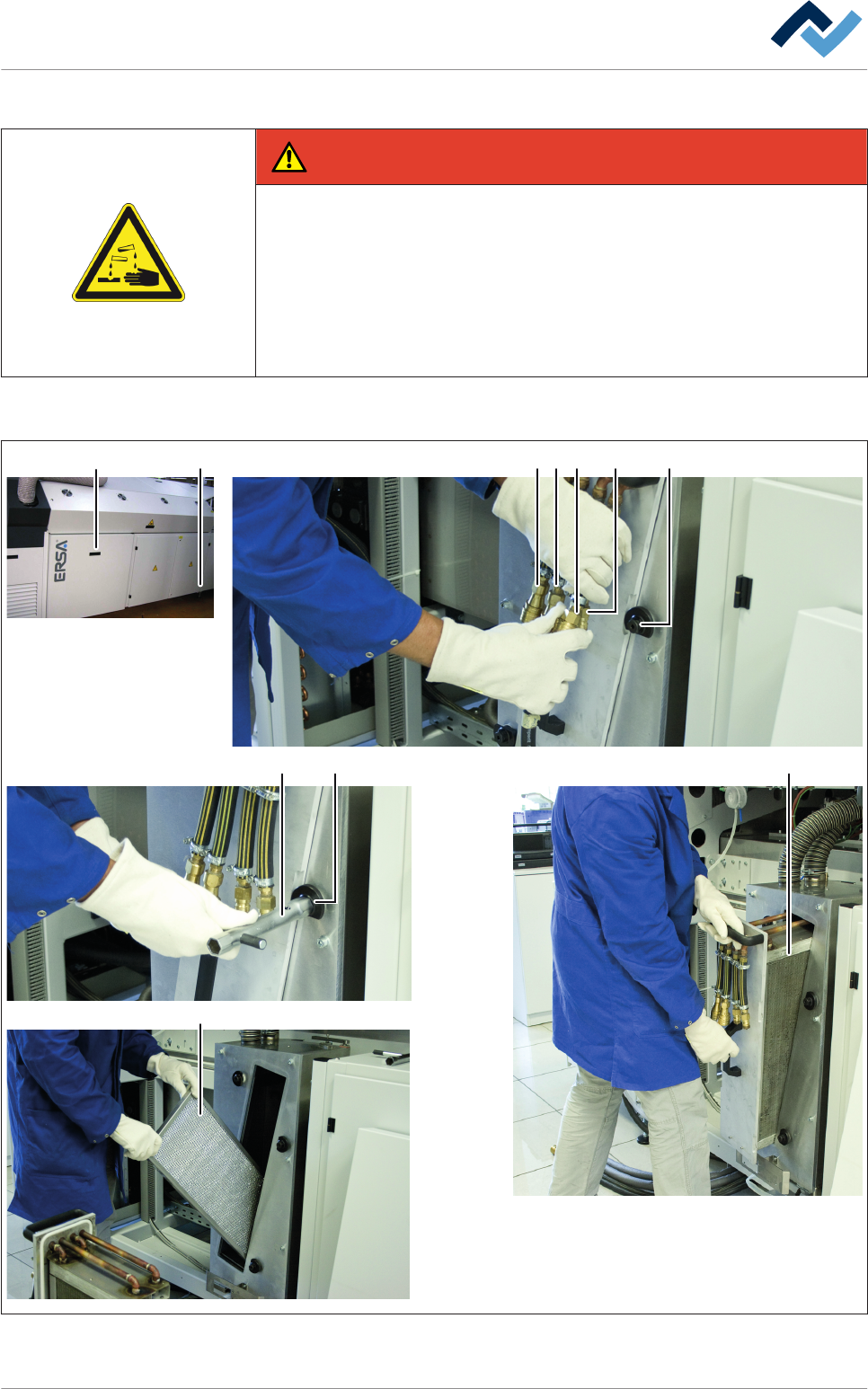

Abb. 151: Wärmetauscher ausbauen und reinigen
