ü Den Wärmetauscher reinigen: 1. Die vier Schnellkupplungen (3) trennen. 2. Den Verschluss (4) mit dem beiliegenden Steckschlüssel (5) öffnen. 3. Den Wärmetauscher (6) ausbauen und auf ebenem Untergrund abstellen. 4. Den…
Prozessgasreinigung: Wärmetauscher reinigen
GEFAHR
Gefahr von Sach- und Personenschäden durch aggressive Kondensate!
ü Kondensate können Haut und Schleimhäute angreifen!
1. Bei Arbeiten am Kondensat-Management immer geeignete Schutzkleidung
tragen!
2. Zur Vorbeugung von Augenverletzungen Schutzbrille tragen!
3. Immer geeignete Schutzhandschuhe tragen!
Die Prozessgasreinigungsbox (1) befindet sich auf der Rückseite am Auslauf der Ma-
schine. Sie ist zugänglich nach dem Entfernen der Abdeckung (2):
1 3
5 6
7
3 3 32 4
4
Abb. 151: Wärmetauscher ausbauen und reinigen
8.6.2
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 394 / 0
ü Den Wärmetauscher reinigen:
1. Die vier Schnellkupplungen (3) trennen.
2. Den Verschluss (4) mit dem beiliegenden Steckschlüssel (5) öffnen.
3. Den Wärmetauscher (6) ausbauen und auf ebenem Untergrund abstellen.
4. Den Filter (7) ausbauen.
5. Den Filter in einer geeigneten Filterwaschanlage reinigen.
ð Bei starker Verschmutzung:
6. Ein vom Lotpastenhersteller empfohlenes Reinigungsmittel verwenden oder
Filter ersetzen.
7. Den Innenraum des Wärmetauschers reinigen.
ð Bei starker Verschmutzung:
8. Den Wärmetauscher in einer geeigneten Filterwaschanlage reinigen oder Wär-
metauscher ersetzen.

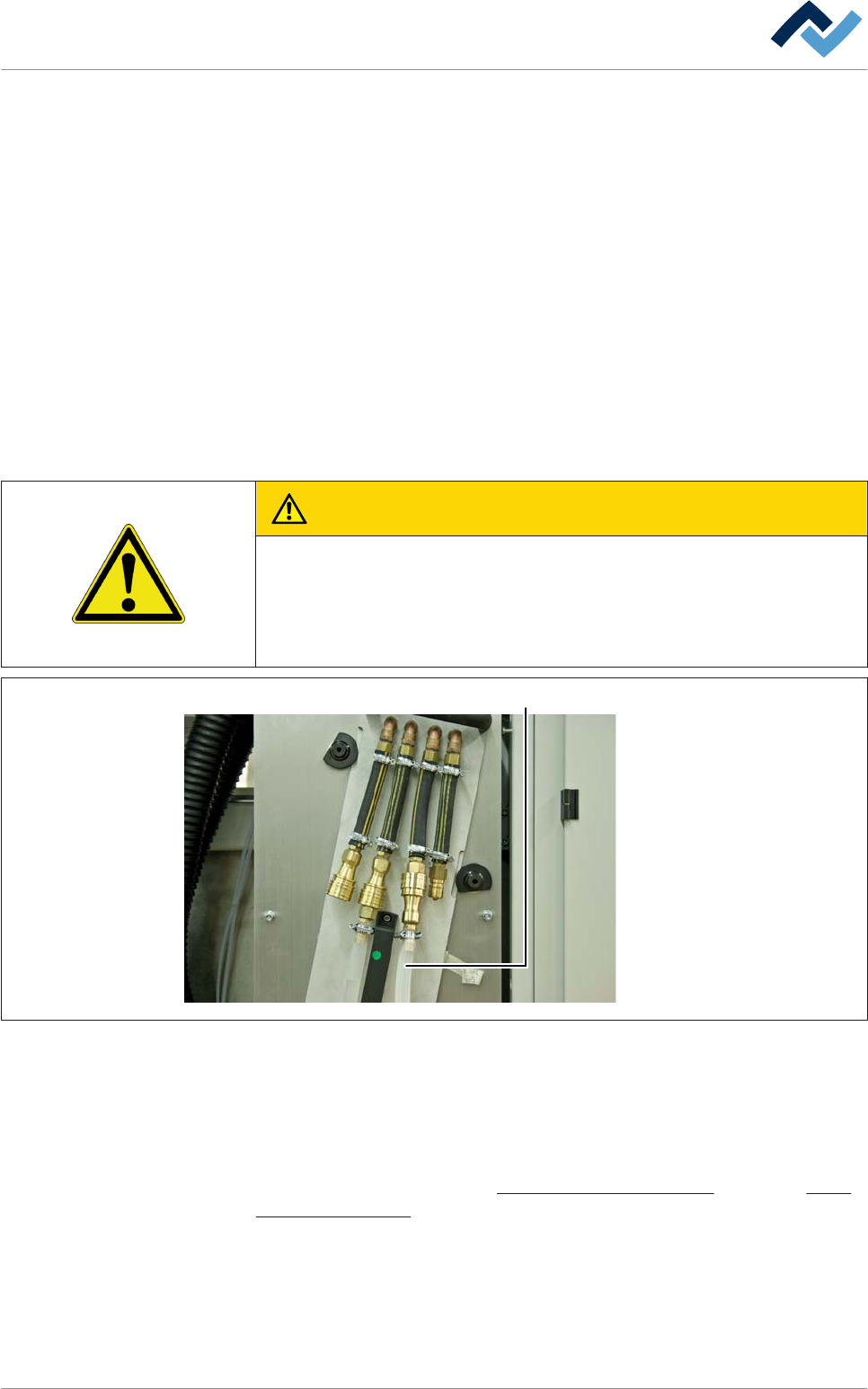

VORSICHT
Sachschäden durch berstende Leitungen möglich!
ü Wenn der Wärmetauscher in einer beheizten Waschanlage gereinigt wird:
1. Zuerst den mitgelieferten Wartungsschlauch (1) wie abgebildet an den Wär-
metauscher anschließen!
1
Abb. 152: Wartungsschlauch
1. Den Filter und den Wärmetauscher wieder einbauen. Hierzu den Wärmetau-
scher leicht nach hinten kippen.
2. Die vier Schnellkupplungen (3) wieder zusammenstecken.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu auch die Kapitel Verwendete Reinigungsmittel [} 367] und Werk-
zeuge und Hilfsmittel [} 367].
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 395 / 0

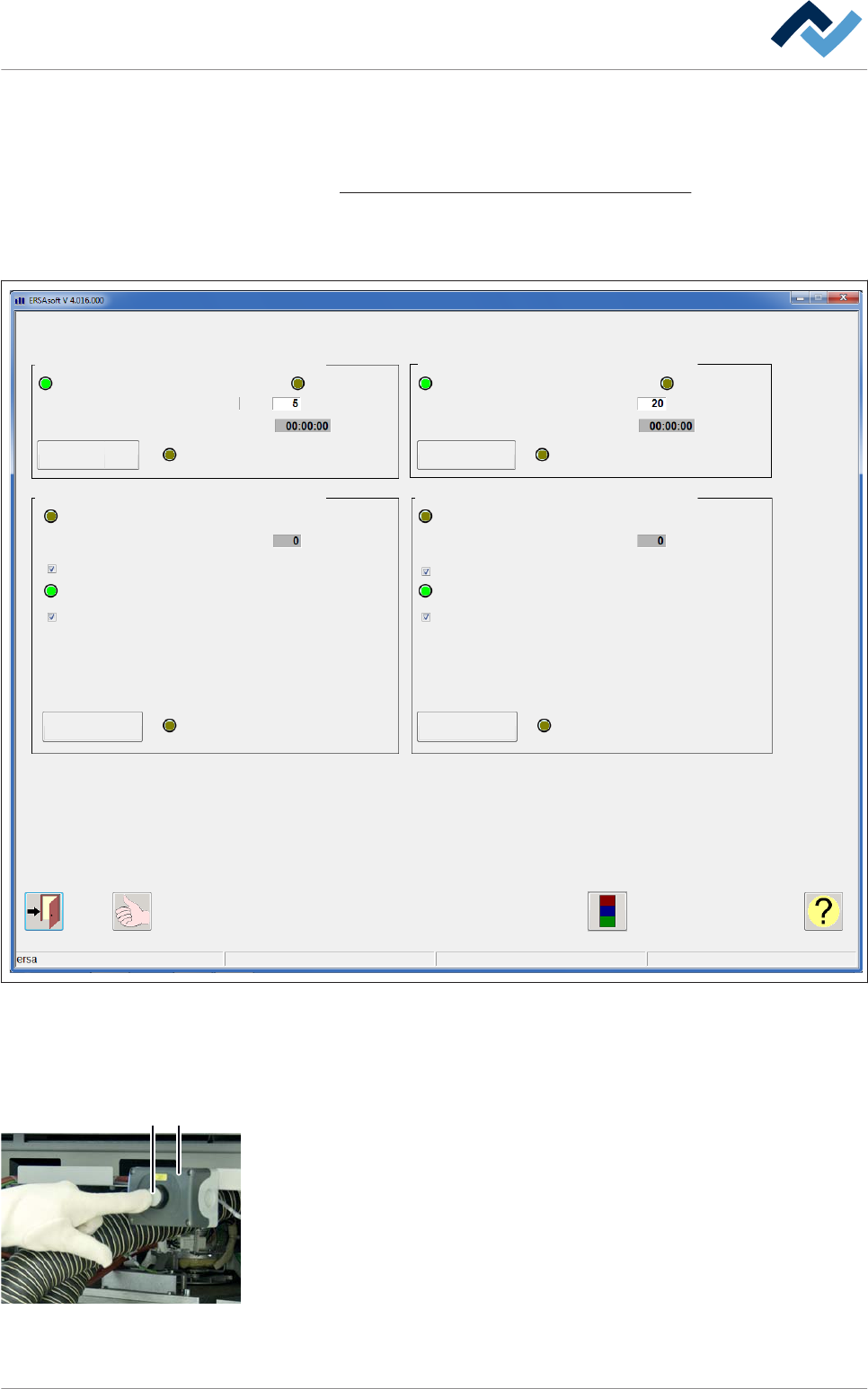

Prozessgasreinigung: Wartung "On the fly"
Die Wartung „On the fly“ ist eine Option. Sie ermöglicht es, Wartungsarbeiten an
der Prozessgasreinigung im laufenden Betrieb durchzuführen. Lesen Sie hierzu auch
das Kapitel Der Einstellungsdialog [Kondensatmanagement] [} 344].
ü Wartung „On the fly“ für Prozessgasreinigungsbox 1 durchführen:
1. Den Einstellungsdialog [Kondensatmanagement] öffnen:
Einstellungen
Kondensatmanagement
Einrichten
Prozessgasreinigung1 2 Prozessgasreinigung
Aktiv Aktiv
Aktiv
Aktiv
Kondensatmanagement Einlauf Kondensatmanagement Auslauf
Wartung
Wartung Wartung
Wartung
N2
N2
U/min U/min
min min
Sollwert Nachlaufzeit
Istwert Nachlaufzeit Istwert Nachlaufzeit
Sollwert Nachlaufzeit
Wartung aktiv
Wartung aktiv
Wartung aktiv
Wartung aktiv
Motordrehzahl
Motordrehzahl
Überwachung der Motordrehzahl
Überwachung der Motordrehzahl
Signal Tank voll (voll = grau / nicht voll = grün) Signal Tank voll (voll = grau / nicht voll = grün)
Überwachung Signal Tank voll Überwachung Signal Tank voll
Abb. 153: Der Einstellungsdialog [Kondensatmanagement]
2. Im Rahmen [Prozessgasreinigung 1] den [Sollwert Nachlaufzeit] [5 min] einge-
ben.
3. Die Schaltfläche [Wartung] anklicken.
ð Alternativ können Sie auch am Bedienpult (1) den Taster (2) drücken.
ð Wurde die Wartung gestartet, blinkt die Statusanzeige [Wartung aktiv]
grün und leuchtet nach einigen Sekunden dauerhaft. Der Taster (2) am Be-
dienpult (1) blinkt ebenfalls und leuchtet nach einigen Sekunden dauer-
haft.
8.6.3
2 1
