5 5 6 6 6 Abb. 155: Bedienung der Absperrhähne. Die untere Abbildung zeigt die Prozessgasreinigungsbox von hinten 15.Beide Absperrhähne (5) wie abgebildet in Richtung [Betrieb] drehen. 16.SOFORT beide Absperrhähne an der…

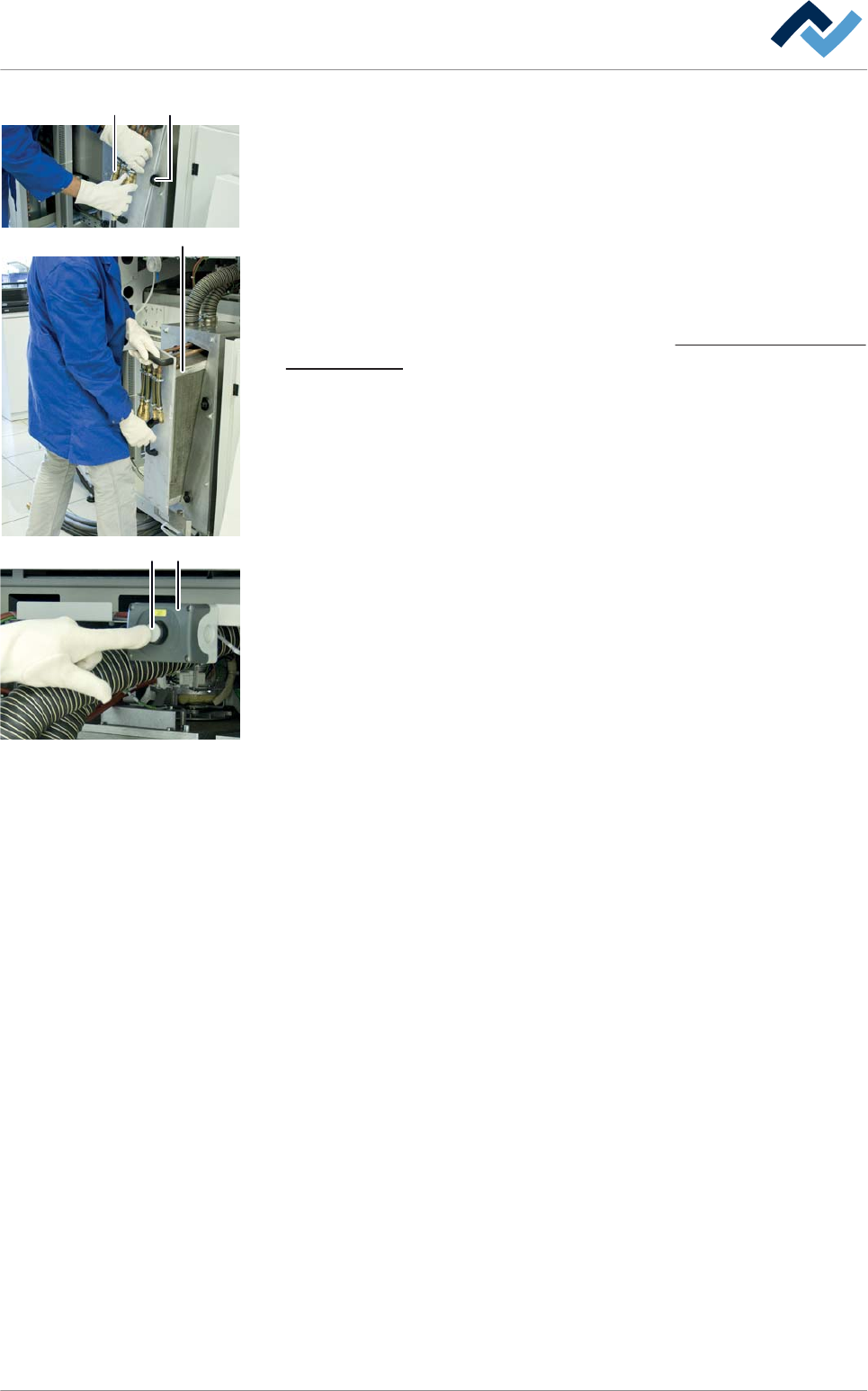

6. Die vier Schnellkupplungen (3) trennen.

7. Den Verschluss (4) mit dem beiliegenden Steckschlüssel öffnen.

8. Den Wärmetauscher (6) ausbauen und auf ebenem Untergrund abstellen.

9. Einen gereinigten oder einen neuen Wärmetauscher inclusive Filter bereitstel-

len.

10.Den Filter und den Wärmetauscher wieder einbauen. Hierzu den Wärmetau-

scher leicht nach hinten kippen.

11.Die vier Schnellkupplungen (3) wieder zusammenstecken.

12.Das Kondensat ablassen. Lesen Sie hierzu das Kapitel

Prozessgasreinigung: Kon-

densat ablassen [} 379].

13.Am Bedienpult (1) den Taster (2) drücken.

ð Der Taster blinkt. Im Einstellungsdialog [Kondensatmanagement] blinkt die

Statusanzeige [Wartung aktiv] ebenfalls. Gleichzeitig wird im Anzeigefeld

[Istwert Nachlaufzeit] die bereits abgelaufene Zeit angezeigt.

ð Wurde die Nachlaufzeit erreicht, erlischt die Statusanzeige. Die Statusan-

zeige [Aktiv] leuchtet dauerhaft. Die Hupe ertönt. Eine Meldung wird ange-

zeigt.

14.Die Meldung quittieren.

3 4

2 1

Wartung und Instandhaltung | 8

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 398 / 0

5 5 6

Abb. 155: Bedienung der Absperrhähne. Die untere Abbildung zeigt die Prozessgasreinigungsbox von hinten

15.Beide Absperrhähne (5) wie abgebildet in Richtung [Betrieb] drehen.

16.SOFORT beide Absperrhähne an der Prozessgasreinigungsbox wie abgebildet in

Stellung [OPEN] umlegen.

ð Hiermit ist der Vorgang abgeschlossen.

Wartung und Instandhaltung | 8

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 399 / 0

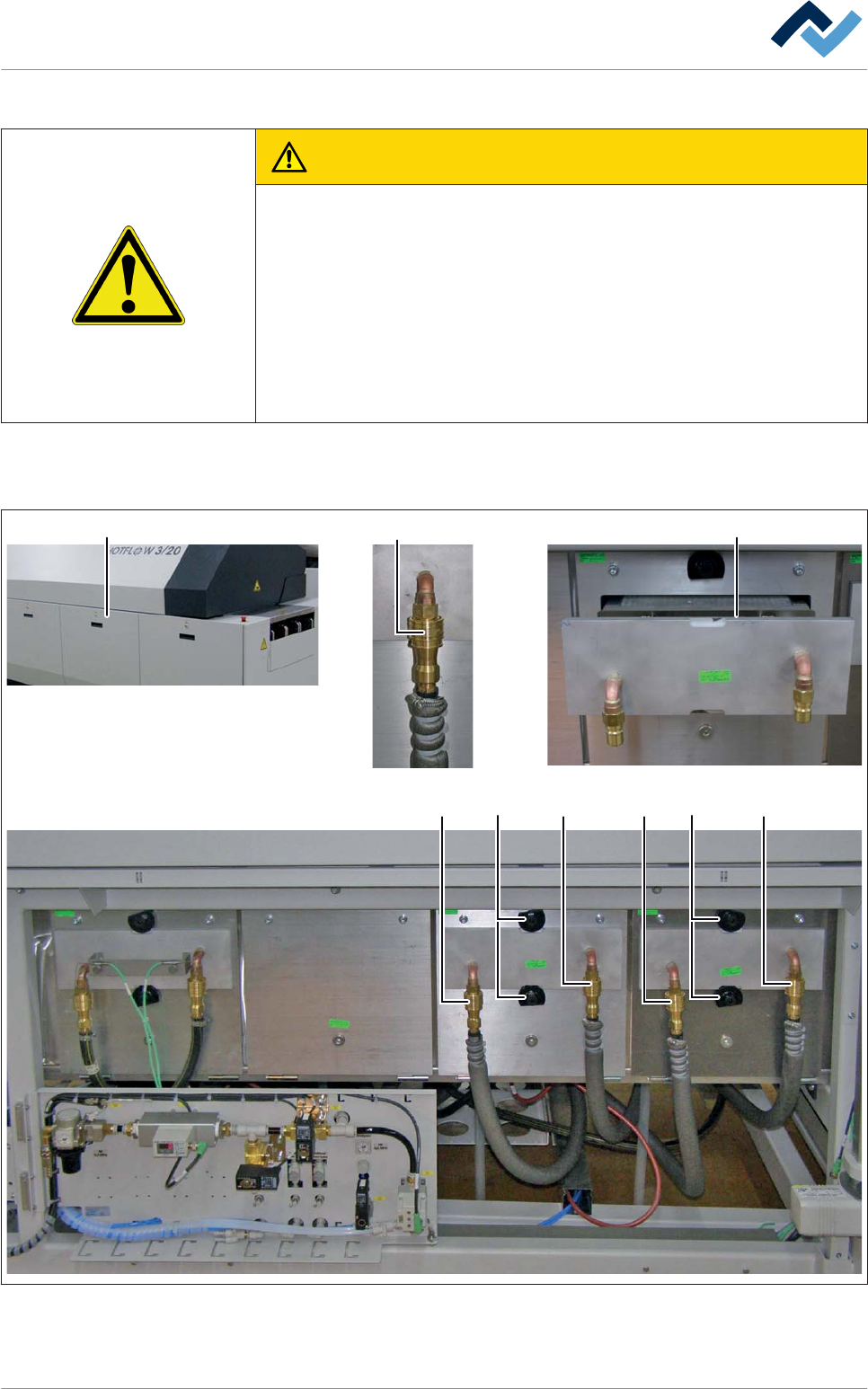

Kühlung unten: Wärmetauscher Kaltwasser reinigen

VORSICHT

Gefahr von Sachschäden

ü Die Lamellen der Wärmetauscher sind sehr empfindlich und verbiegen leicht.

Dies kann zur Verringerung des Luftdurchsatzes und der Kühlleistung führen!

1. Zur Reinigung keine Druckluft und keine scharfkantigen Gegenstände verwen-

den!

2. Verbogene Lamellen mit geeignetem Werkzeug, zum Beispiel mit einem La-

mellenkamm, wieder aufrichten.

3. Die Wartungsanleitung des Herstellers lesen.

Die Wärmetauscher befinden sich am Auslauf der Maschine auf der Bedienseite.

Sie sind zugänglich nach dem Entfernen der Abdeckung (2). Für jede Kühlzone ist

ein Wärmetauscher vorhanden:

2 7

66 64

Abb. 156: Wärmetauscher Kaltwasser

8.6.4
