ð Bei starker Verschmutzung:
6. Den Wärmetauscher in einer geeigneten Filterwaschanlage reinigen oder Wär-
metauscher ersetzen.
VORSICHT
Sachschäden durch berstende Leitungen möglich!
ü Wenn der Wärmetauscher in einer beheizten Waschanlage gereinigt wird:

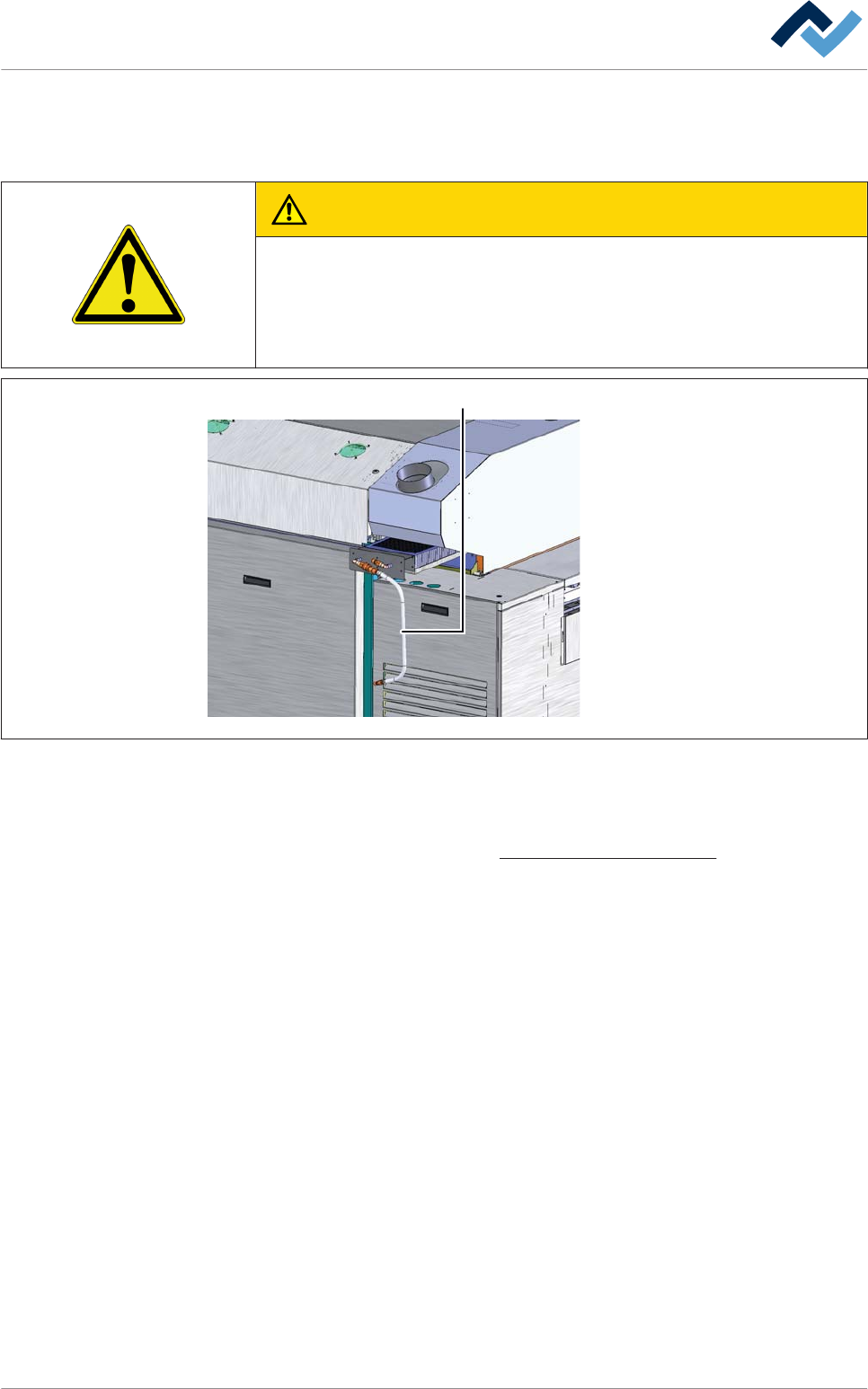

1. Zuerst den mitgelieferten Wartungsschlauch (1) wie abgebildet an den Wär-
metauscher anschließen!
1
Abb. 168: Wartungsschlauch
1. Den Wärmetauscher wieder einbauen.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu auch das Kapitel Verwendete Reinigungsmittel [} 367].
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 412 / 0
Funktion der Differenzdruckschalter (Absaugung) prüfen
VORSICHT
Unfallgefahr!
ü Bevor Sie mit den Wartungsarbeiten beginnen:
1. Führen Sie niemals Tätigkeiten durch, für welche Sie nicht qualifiziert sind!
2. Zuerst das Kapitel [Sicherheitshinweise] lesen und beachten!
3. Schutzausrüstung tragen!
4. Benötigte Werkzeuge und Hilfsmittel bereithalten!
2 1
Abb. 169: Differenzdruckschalter Absaugung
ü Die Funktion der Differenzdruckschalter prüfen:
1. Die Maschine abkühlen lassen.
2. Sicherstellen, dass die Absauganlage eingeschaltet ist.
3. Den Schlauch (1) vom Anschluss (2) abziehen und ca. 20 Sekunden warten.
4. Nach maximal 20 Sekunden muss eine Meldung angezeigt werden.
ð Falls keine Meldung angezeigt wird:
5. Differenzdruckschalter von Fachkraft überprüfen lassen.
ð Falls die Meldung angezeigt wird:
6. Den Schlauch (1) wieder anschließen, Meldung quittieren.
ð Hiermit ist der Vorgang abgeschlossen.
8.6.11
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 413 / 0
Kettenöler
Kettenöler Single-Transportsystem
Die Applikatoren (1) befinden sich über den Ketten von Mittenunterstützung und
Transport, am Einlauf der Maschine:
4
4
2 5 5
3
1 1
1
2
Abb. 170: Kettenöler
ü Sichtkontrolle durchführen:
1. Sichtkontrolle der Schlauchanschlüsse (2) und der Schläuche (5).
ð Schlauchanschlüsse müssen dicht sein. Schläuche müssen weich und flexi-
bel sein.
2. Stark verfärbte, poröse oder ausgehärtete Schläuche von Fachkraft ersetzen
lassen.
ð Hiermit ist der Vorgang abgeschlossen.
8.6.12
8.6.12.1
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 414 / 0
