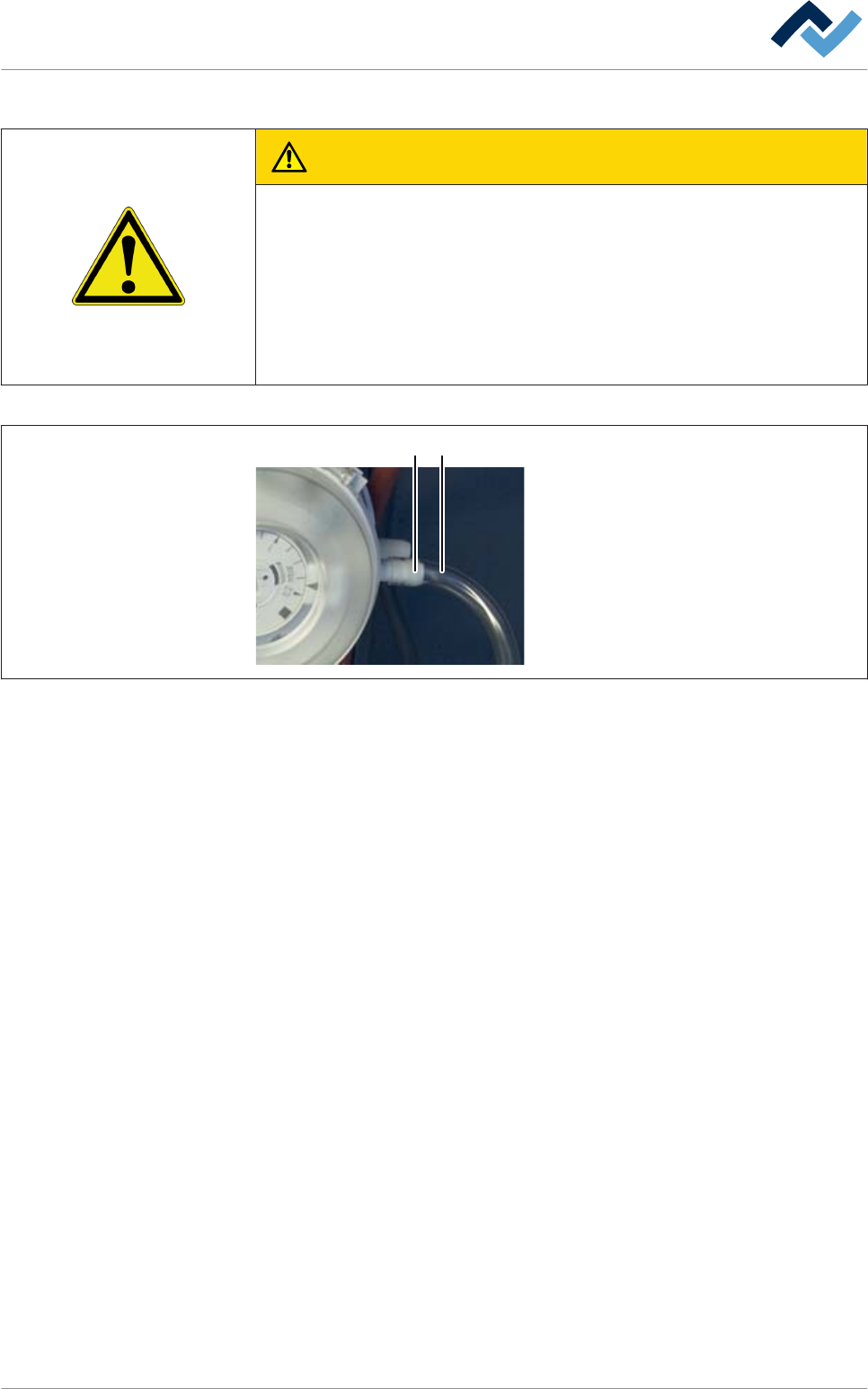

Abb. 169: Differenzdruckschalter Absaugung
ü Die Funktion der Differenzdruckschalter prüfen:
1. Die Maschine abkühlen lassen.
2. Sicherstellen, dass die Absauganlage eingeschaltet ist.
3. Den Schlauch (1) vom Anschluss (2) abziehen und ca. 20 Sekunden warten.
4. Nach maximal 20 Sekunden muss eine Meldung angezeigt werden.
ð Falls keine Meldung angezeigt wird:
5. Differenzdruckschalter von Fachkraft überprüfen lassen.
ð Falls die Meldung angezeigt wird:
6. Den Schlauch (1) wieder anschließen, Meldung quittieren.
ð Hiermit ist der Vorgang abgeschlossen.
8.6.11
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 413 / 0
Kettenöler
Kettenöler Single-Transportsystem
Die Applikatoren (1) befinden sich über den Ketten von Mittenunterstützung und
Transport, am Einlauf der Maschine:
4
4
2 5 5
3
1 1
1
2

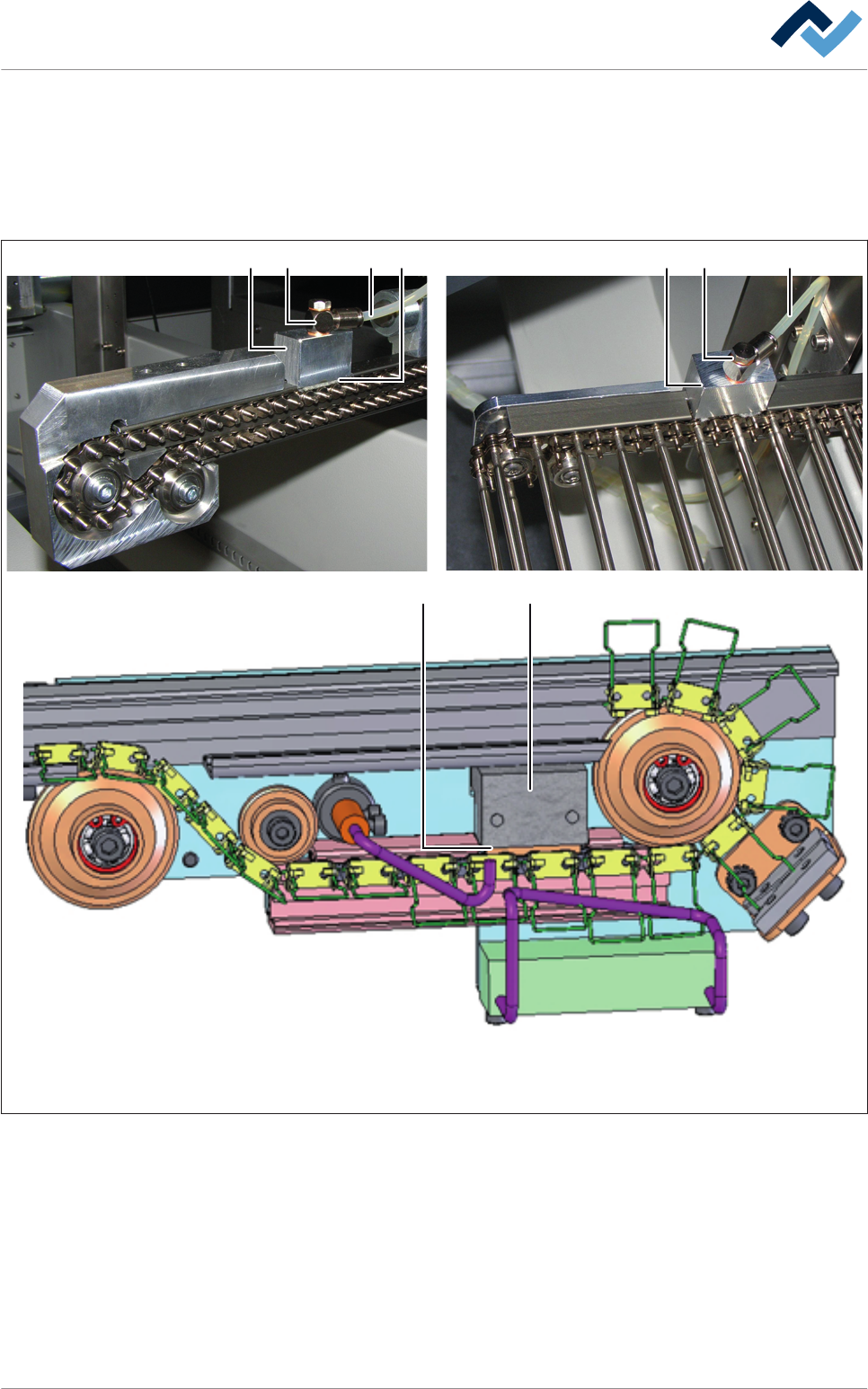

Abb. 170: Kettenöler
ü Sichtkontrolle durchführen:
1. Sichtkontrolle der Schlauchanschlüsse (2) und der Schläuche (5).
ð Schlauchanschlüsse müssen dicht sein. Schläuche müssen weich und flexi-
bel sein.
2. Stark verfärbte, poröse oder ausgehärtete Schläuche von Fachkraft ersetzen
lassen.
ð Hiermit ist der Vorgang abgeschlossen.
8.6.12
8.6.12.1
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 414 / 0
ü Kettenöler testen:
1. Den Transport der Maschine stoppen.
2. Den Einstellungsdialog [Kettenöler] öffnen. Lesen Sie hierzu das Kapitel
Der
Einstellungsdialog [Kettenöler] [} 270].
Einstellungen
Kettenöler
Einrichten
Kettenöler 4
Kettenöler 3
Kettenöler 2
Kettenöler 1
HH:mm:ssSollwert
HH:mm:ssIstwert
Istwert
Sollwert HH:mm:ss
HH:mm:ss
Istwert
Sollwert HH:mm:ss
HH:mm:ss
Istwert
Sollwert HH:mm:ss
HH:mm:ss

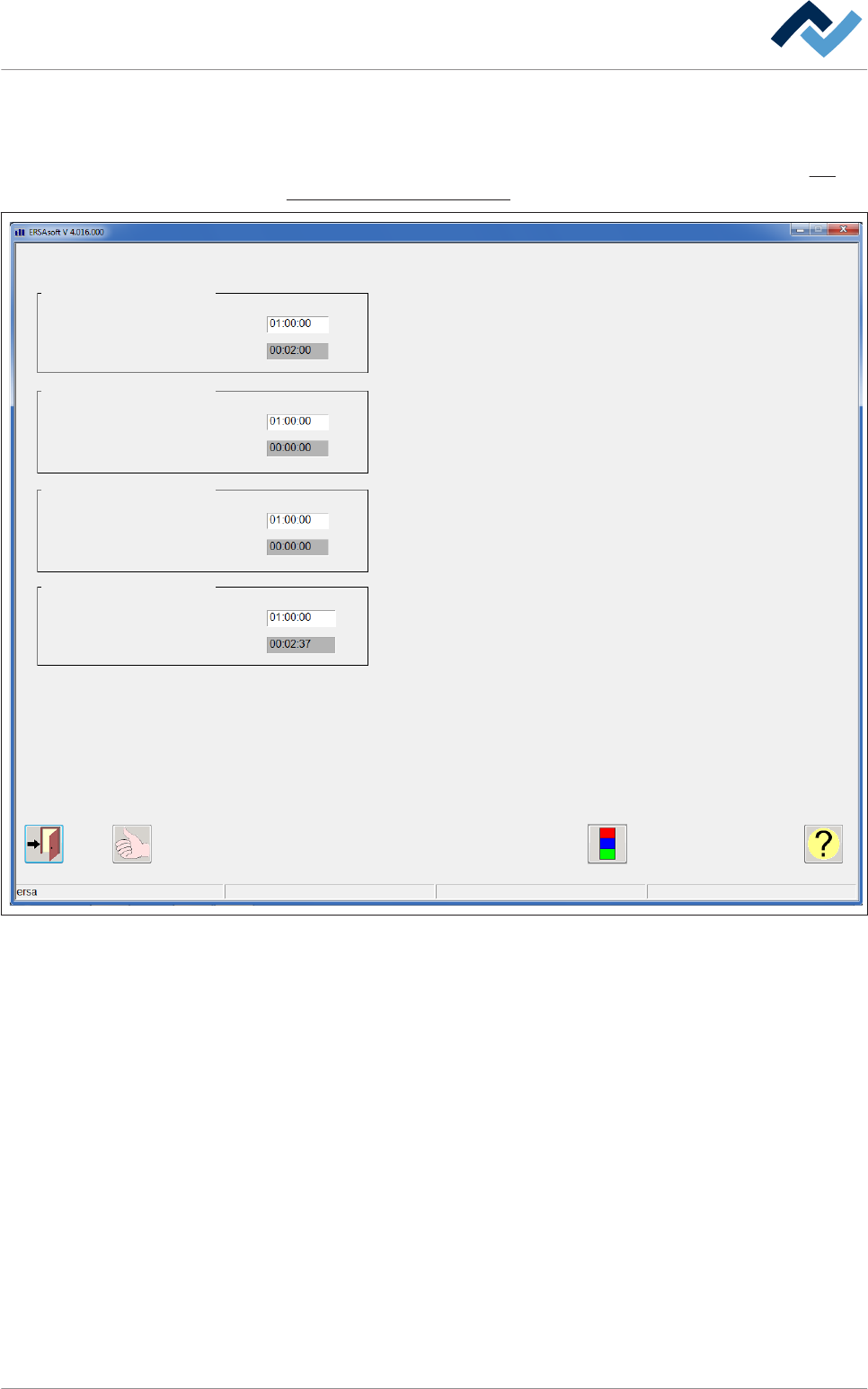

Abb. 171: Der Einstellungsdialog [Kettenöler]
3. Das Intervall [Sollwert] auf [5 Sekunden] einstellen.
4. Den Transport der Maschine starten.
5. Den Klappdeckel am Einlauf der Maschine öffnen.
6. Die Applikatoren beobachten.
ð Der Ölaustritt muss nach einigen Sekunden an jedem Filz (4) sichtbar sein.
Falls kein Öl austritt:
7. Ölstand im Vorratsbehälter kontrollieren. Bei Bedarf Öl nachfüllen.
ð Falls kein Öl austritt:
8. Den Transport der Maschine stoppen.
9. Ölpumpe von einer Fachkraft überprüfen lassen. Bei Bedarf Ölpumpe instand
setzen lassen oder neue Ölpumpe einbauen lassen.
ð Nach Abschluss der Wartungsarbeiten:
10.Das Intervall [Sollwert] auf den ursprünglichen Wert einstellen.
ð Hiermit ist der Vorgang abgeschlossen.
