Kettenspanner: Sichtkontrolle Transportketten Die Kettenspanner (1) der Transportketten befinden sich im Auslauf der Maschine: 1 2 3 4 4 3 Abb. 178: Kettenspanner ü Sichtkontrolle des Kettenspanners vornehmen: 1. Gleitst…
5
Abb. 177: Dehnfugen
ü Dehnfugen schmieren:
1. Die Dehnfugen der Breitenverstell-Wellen schmieren. Hierzu das Fett in die
Langlöcher (5) einbringen. Lesen Sie hierzu das Kapitel
Verwendete Schmier-
stoffe [} 367].
ð Hiermit ist der Vorgang abgeschlossen.
Sehen Sie dazu auch
2 Die Haube öffnen und schließen [} 75]
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 427 / 0
Kettenspanner: Sichtkontrolle
Transportketten
Die Kettenspanner (1) der Transportketten befinden sich im Auslauf der Maschine:
1 2 3443

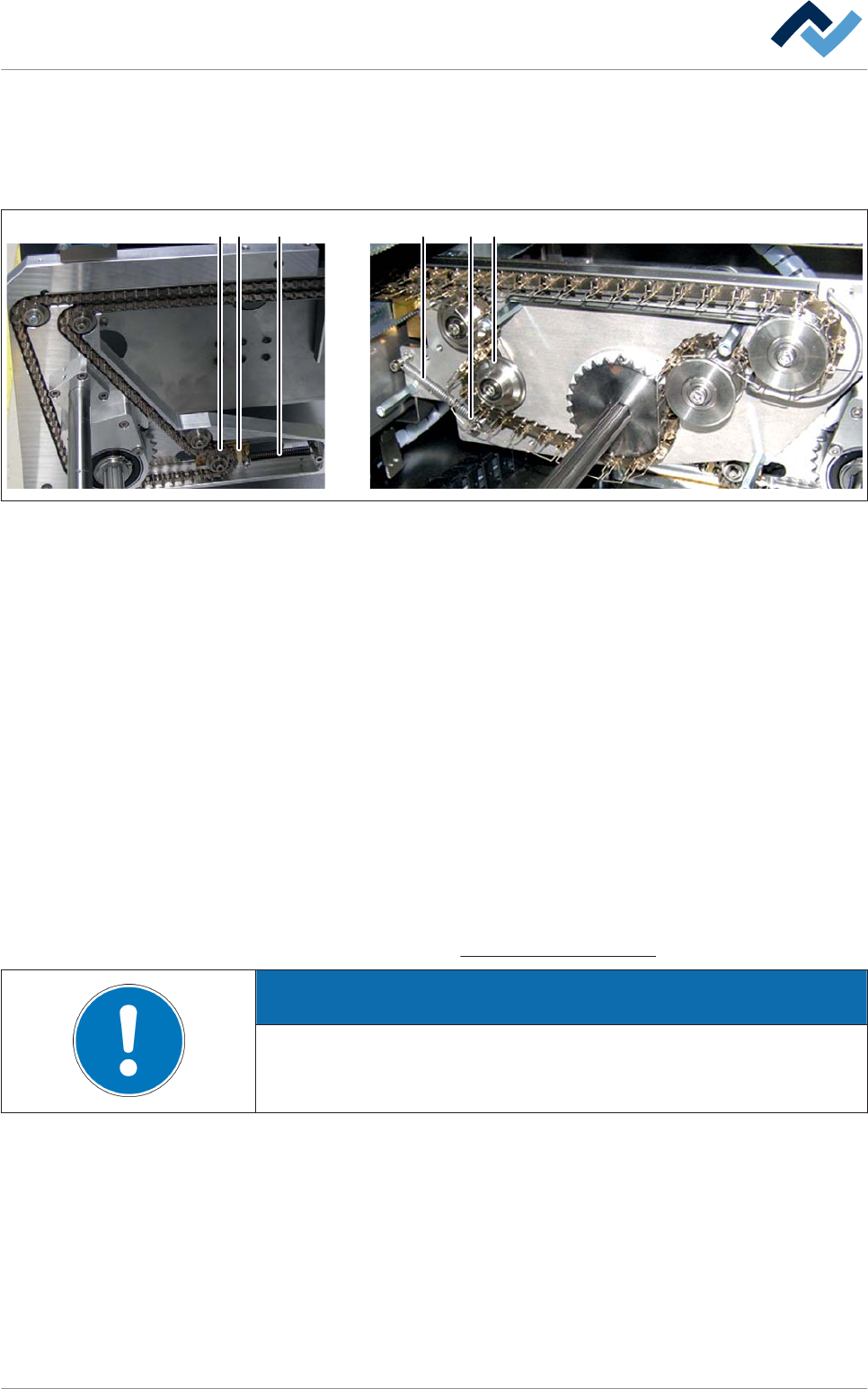

Abb. 178: Kettenspanner
ü Sichtkontrolle des Kettenspanners vornehmen:
1. Gleitstücke (3) und Federn (4) kontrollieren, verschmutzte Komponenten reini-
gen. Nach der Reinigung die Gleitflächen schmieren.
ð Laufruhe und Leichtgängigkeit müssen gewährleistet sein.
ð Hiermit ist der Vorgang abgeschlossen.
Stützkette
Der Kettenspanner (2) der Stützkette befindet sich im Auslauf der Maschine.
ü Sichtkontrolle des Kettenspanners vornehmen:
1. Gleitstücke (3) und Federn (4) kontrollieren, verschmutzte Komponenten reini-
gen. Nach der Reinigung die Gleitflächen schmieren.
ð Laufruhe und Leichtgängigkeit müssen gewährleistet sein.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu das Kapitel
Verwendete Schmierstoffe [} 367].
HINWEIS
Zur Schmierung genügt ein dünner Fettfilm!
Bei zu starker Schmierung verschmutzen die Antriebskomponenten sehr schnell.
Verschmutzte Antriebskomponenten vor der Schmierung reinigen!
8.6.14
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 428 / 0
Zahnstangen, Zahnräder, Gleitflächen
Single-Transportsystem
Es befinden sich je nach Ausstattung der Maschine mehrere Zahnstangen, Zahn-
räder und Gleitflächen:
▪ im Inneren der Prozesskammer
▪ im Einlaufbereich der Maschine
▪ im Auslaufbereich der Maschine
Die einzelnen Teile sind nach dem Öffnen der Haube zugänglich.
Lesen Sie hierzu das Kapitel
Die Haube öffnen und schließen [} 75].
VORSICHT
Personen- oder Sachschäden durch heiße Gase, gesundheitsschädliche Dämpfe
und Kondensate!
ü Beim Öffnen der Prozesskammer können gesundheitsschädliche Gase und
Kondensate austreten! Beachten Sie folgende Sicherheitshinweise:
1. Die Sicherheitsdatenblätter der Lotpasten- oder Flussmittelhersteller lesen.
2. Den im Sicherheitsdatenblatt empfohlenen Atemschutz tragen.
3. Geeignete Schutzhandschuhe tragen.
3112

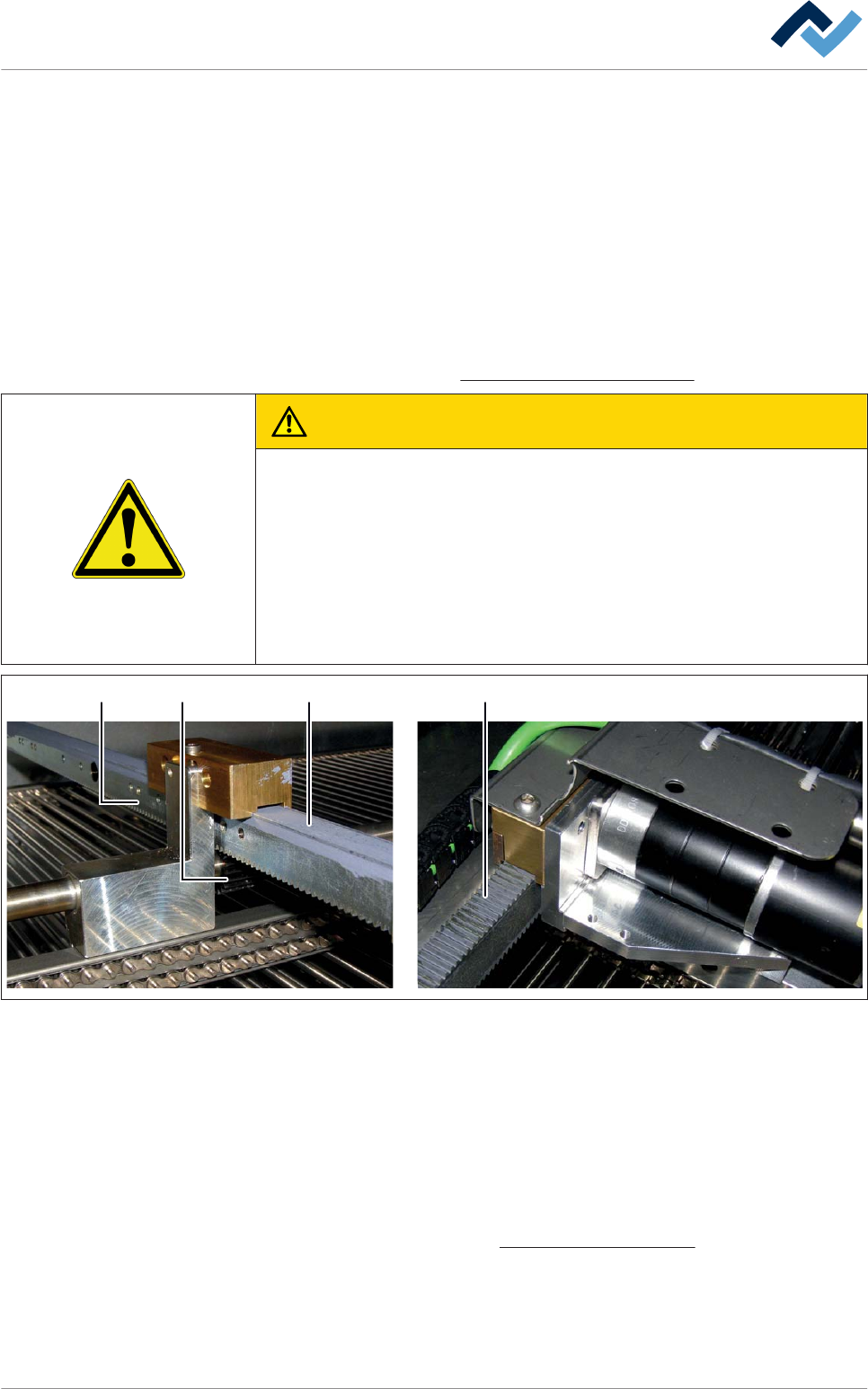

Abb. 179: Zahnstangen, Zahnräder, Gleitflächen
ü Zahnstangen, Zahnräder und Gleitflächen schmieren:
1. Die Haube der Maschine öffnen.
2. Verschmutzte Zahnstangen (1), Zahnräder (2) und Gleitflächen (3) vor dem
Schmieren reinigen.
3. Zahnstangen, Zahnräder und Gleitflächen schmieren.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu auch das Kapitel
Verwendete Schmierstoffe [} 367].
8.6.15
8.6.15.1
Wartung und Instandhaltung | 8
