Heizzonen: Prozesskammer reinigen Die Heizzonen befinden sich in der Prozesskammer oben und unten. VORSICHT Personen- oder Sachschäden durch heiße Gase, gesundheitsschädliche Dämpfe und Kondensate! ü Beim Öffnen der Proz…
2. Verschmutzte Zahnstangen (1), Zahnräder (2) und Gleitflächen (3) vor dem
Schmieren reinigen.
3. Zahnstangen, Zahnräder und Gleitflächen schmieren.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu auch das Kapitel Verwendete Schmierstoffe [} 367].
HINWEIS
Zur Schmierung genügt ein dünner Fettfilm!
Bei zu starker Schmierung verschmutzen die Antriebskomponenten sehr schnell.
Verschmutzte Antriebskomponenten vor der Schmierung reinigen!
VORSICHT
Sachschäden möglich, Kollisionsgefahr der Klappbügel (A) mit der Zahnstange
(B)!
ü Wenn die U-Klappbügel der Mittenunterstützung zu Wartungs- und Reini-
gungsarbeiten hochgeklappt wurden:
1. Vor dem Wieder anfahren der Transporte müssen alle U-Klappbügel der Mit-
tenunterstützung wieder waagerecht liegen!
ð Unbedingt die nachfolgende Abbildung beachten!
AB

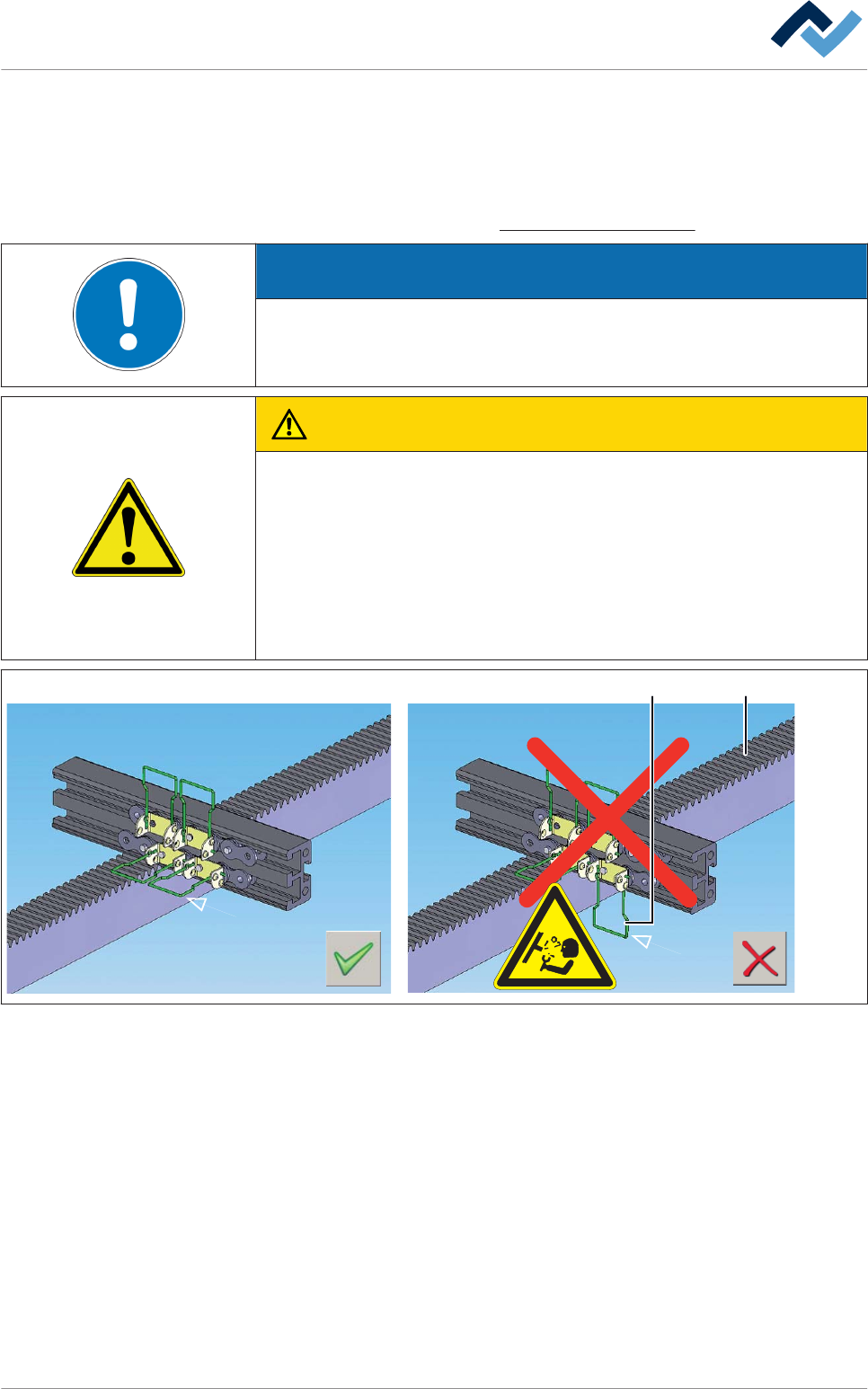

Abb. 182: Klappbügel der Mittenunterstützung
Sehen Sie dazu auch
2 Die Haube öffnen und schließen [} 75]
2 Verwendete Schmierstoffe [} 367]
2 Die Haube öffnen und schließen [} 75]
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 432 / 0
Heizzonen: Prozesskammer reinigen
Die Heizzonen befinden sich in der Prozesskammer oben und unten.
VORSICHT
Personen- oder Sachschäden durch heiße Gase, gesundheitsschädliche Dämpfe
und Kondensate!
ü Beim Öffnen der Prozesskammer können gesundheitsschädliche Gase und
Kondensate austreten! Beachten Sie folgende Sicherheitshinweise:
1. Die Sicherheitsdatenblätter der Lotpasten- oder Flussmittelhersteller lesen.
2. Den im Sicherheitsdatenblatt empfohlenen Atemschutz tragen.
3. Geeignete Schutzhandschuhe tragen.

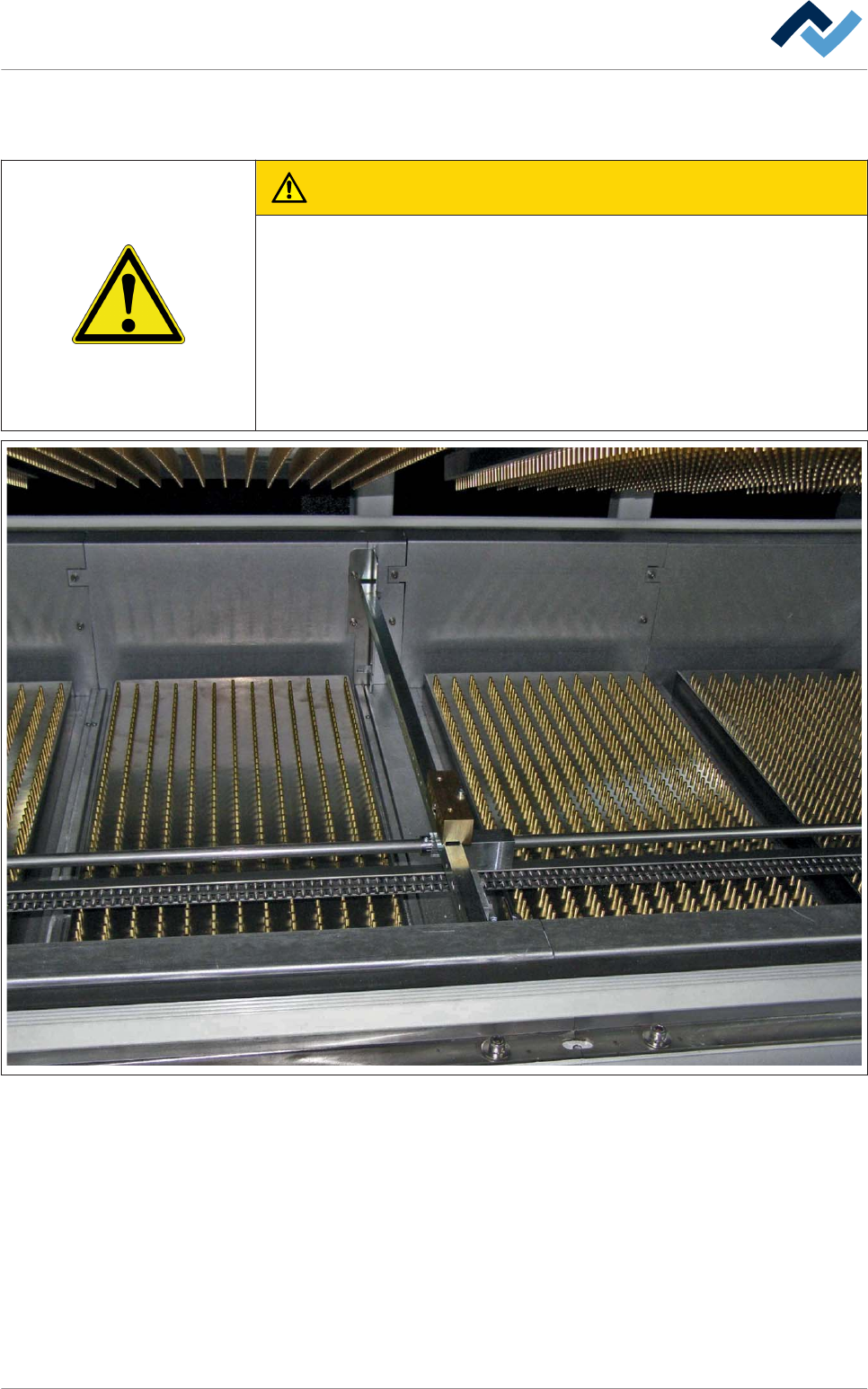

Abb. 183: Heizzonen
8.6.16
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 433 / 0
ü Die Heizzonen reinigen:
1. Die Haube der Maschine öffnen. Lesen Sie hierzu das Kapitel Die Haube öffnen
und schließen [} 75].
2. Fremdkörper aus dem Innenraum der Heizzonen entfernen.
3. Den Innenraum reinigen.
ð Bei starker Verschmutzung:
4. Ein vom Lotpastenhersteller empfohlenes Reinigungsmittel verwenden.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu auch die Kapitel
Verwendete Reinigungsmittel [} 367] und Werk-
zeuge und Hilfsmittel [} 367].
