Kühlzonen: Untere Lochbleche reinigen
Die unteren Lochbleche befinden sich auf der Bedienseite. Sie sind zugänglich nach
dem Entfernen der Abdeckungen (2). Für jede Kühlzone ist ein Lochblech vorhan-
den:
222 3 4 3 16 5

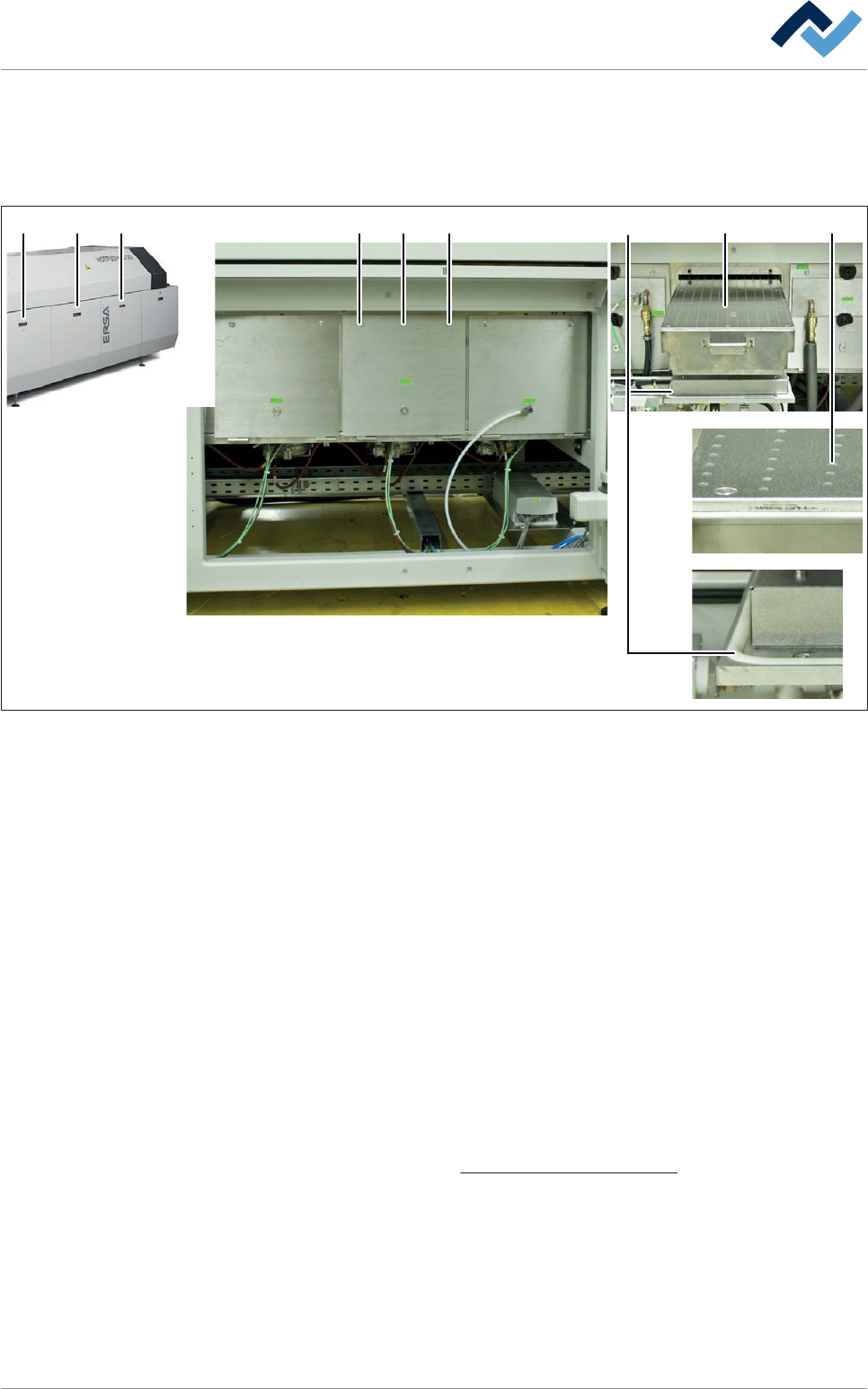

Abb. 186: Untere Lochbleche
ü Lochbleche reinigen:
1. Je Deckel 2 Inbus Schrauben (3) lösen und entfernen. Die Klappe (4) öffnen.
2. Das Lochblech (1) herausnehmen.
3. Verschmutzte Löcher (5) mit Druckluftpistole reinigen.
4. Das Lochblech mit faserfreiem Putztuch reinigen.
ð Bei starker Verschmutzung:
5. Ein vom Lotpastenhersteller empfohlenes Reinigungsmittel verwenden.
6. Das Lochblech wieder einbauen.
7. Sichtkontrolle der Dichtung (6).
ð Fester Sitz muss gewährleistet sein.
8. Verschmutzte Dichtung reinigen. Stark verfärbte, poröse oder ausgehärtete
Dichtungen von Fachkraft ersetzen lassen.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu das Kapitel
Verwendete Reinigungsmittel [} 367].
8.6.20
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 441 / 0
Wasserkreisläufe: Schlauchverbindungen prüfen
Schlauchverbindungen der Wasserkreisläufe befinden sich an mehreren Stellen in-
nerhalb der Maschine: An Wärmetauschern, Prozessgasreinigungsboxen, im zwei-
ten Wasserkreislauf und am Kühlaggregat.
55 3
3
4
4 4 4 44 3
4
3
4
4

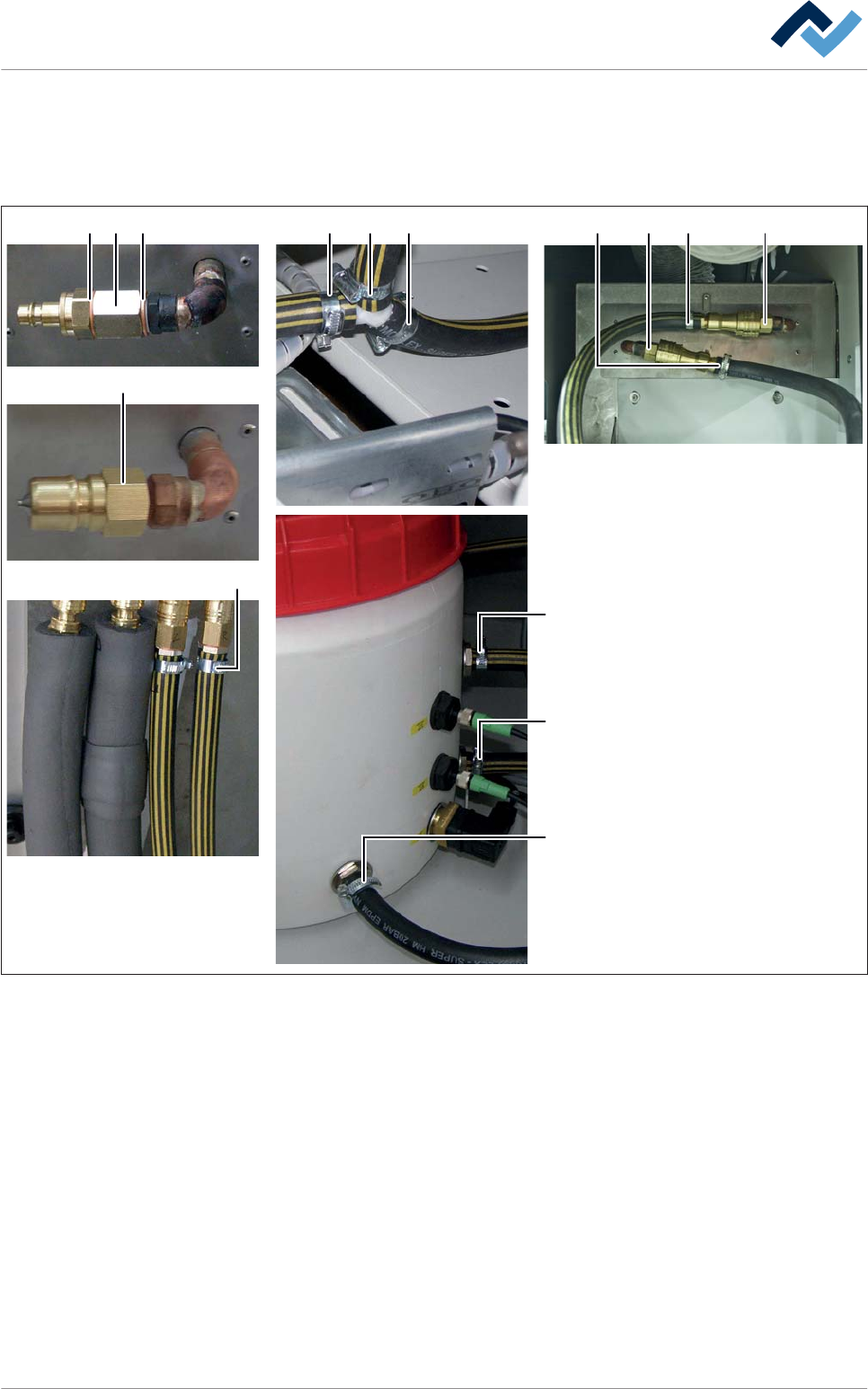

Abb. 187: Schlauchverbindungen
ü Schlauchverbindungen prüfen:
1. Sichtkontrolle aller Verschraubungen (3).
ð Verschraubungen müssen dicht sein.
1. Lose Verschraubungen mit Gabelschlüssel festziehen. Beschädigte Dichtungs-
ringe (5) austauschen.
2. Lose Schlauchschellen (4) festziehen. Beschädigte Schlauchschellen von Fach-
kraft ersetzen lassen.
3. Sichtkontrolle der Schläuche.
ð Schläuche müssen dicht und frei von Beschädigungen sein.
4. Beschädigte oder undichte Schläuche von Fachkraft ersetzen lassen.
ð Hiermit ist der Vorgang abgeschlossen.
8.6.21
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 442 / 0
Zweiter Wasserkreis: Wärmetauscher Warmwasser reinigen
Die Wärmetauscher befinden sich im Luftstrom der Absaugung am Einlauf und am
Auslauf der Maschine. Sie sind zugänglich nach dem Entfernen der Abdeckungen
(2):
VORSICHT
Gefahr von Sachschäden
ü Die Lamellen der Wärmetauscher sind sehr empfindlich und verbiegen leicht.
Dies kann zur Verringerung des Luftdurchsatzes und der Kühlleistung führen!
1. Zur Reinigung keine Druckluft und keine scharfkantigen Gegenstände verwen-
den!
2. Verbogene Lamellen mit geeignetem Werkzeug, zum Beispiel mit einem La-
mellenkamm, wieder aufrichten.
3. Die Wartungsanleitung des Herstellers lesen.
