ð Bei starker Verschmutzung: 6. Den Wärmetauscher in einer geeigneten Filterwaschanlage reinigen oder Wär- metauscher ersetzen. VORSICHT Sachschäden durch berstende Leitungen möglich! ü Wenn der Wärmetauscher in einer be…

Zweiter Wasserkreis: Wärmetauscher Warmwasser reinigen

Die Wärmetauscher befinden sich im Luftstrom der Absaugung am Einlauf und am

Auslauf der Maschine. Sie sind zugänglich nach dem Entfernen der Abdeckungen

(2):

VORSICHT

Gefahr von Sachschäden

ü Die Lamellen der Wärmetauscher sind sehr empfindlich und verbiegen leicht.

Dies kann zur Verringerung des Luftdurchsatzes und der Kühlleistung führen!

1. Zur Reinigung keine Druckluft und keine scharfkantigen Gegenstände verwen-

den!

2. Verbogene Lamellen mit geeignetem Werkzeug, zum Beispiel mit einem La-

mellenkamm, wieder aufrichten.

3. Die Wartungsanleitung des Herstellers lesen.

2 2

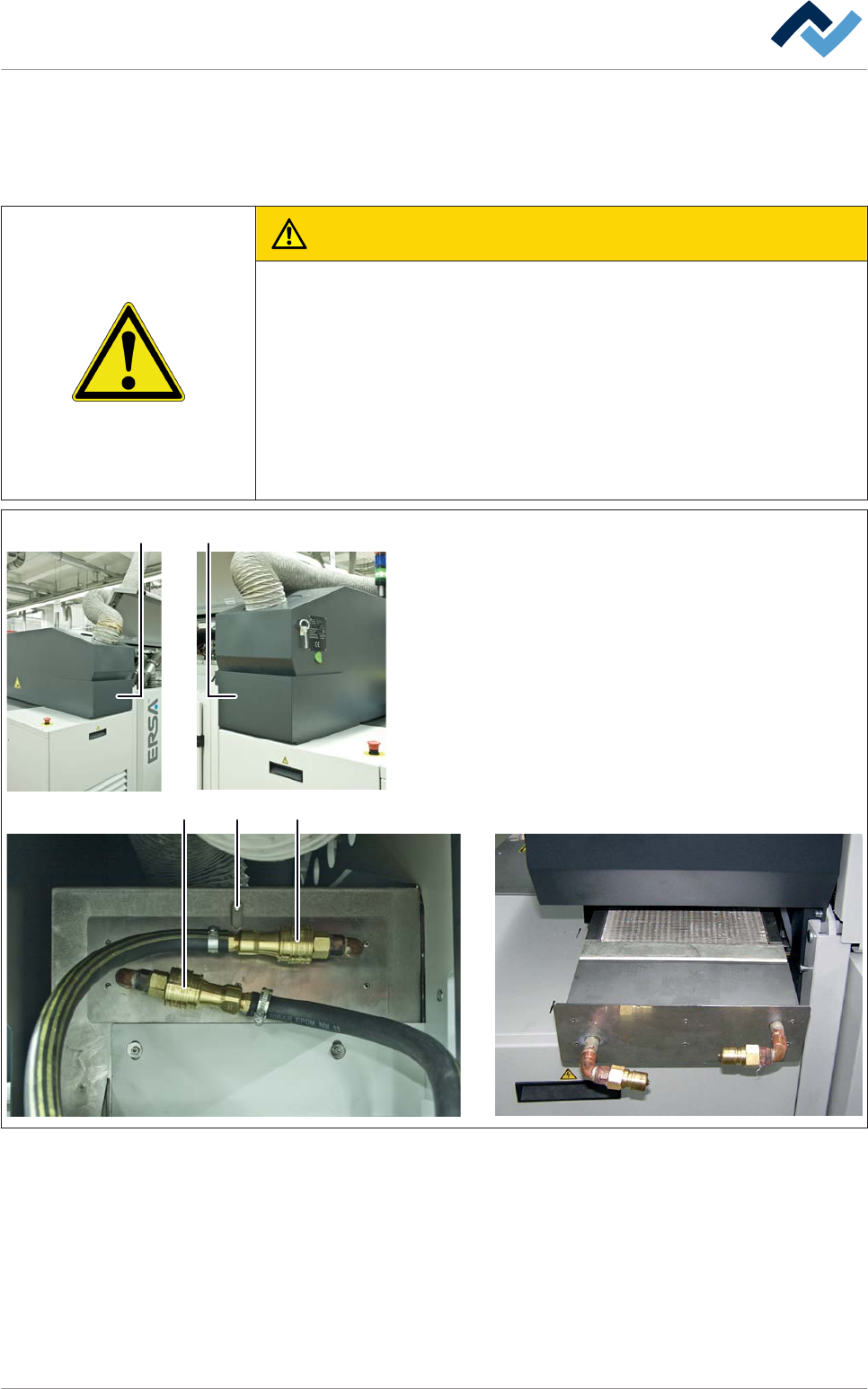

Abb. 188: Wärmetauscher

ü Wärmetauscher ausbauen und reinigen:

1. Die Abdeckungen (2) entfernen.

2. Den Klemmhebel (4) lösen.

3. Die Schnellkupplungen (3) lösen.

4. Den Wärmetauscher ausbauen.

5. Den Wärmetauscher reinigen.

8.6.22

Wartung und Instandhaltung | 8

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 443 / 0

ð Bei starker Verschmutzung:

6. Den Wärmetauscher in einer geeigneten Filterwaschanlage reinigen oder Wär-

metauscher ersetzen.

VORSICHT

Sachschäden durch berstende Leitungen möglich!

ü Wenn der Wärmetauscher in einer beheizten Waschanlage gereinigt wird:

1. Zuerst den mitgelieferten Wartungsschlauch (1) wie abgebildet an den Wär-

metauscher anschließen!

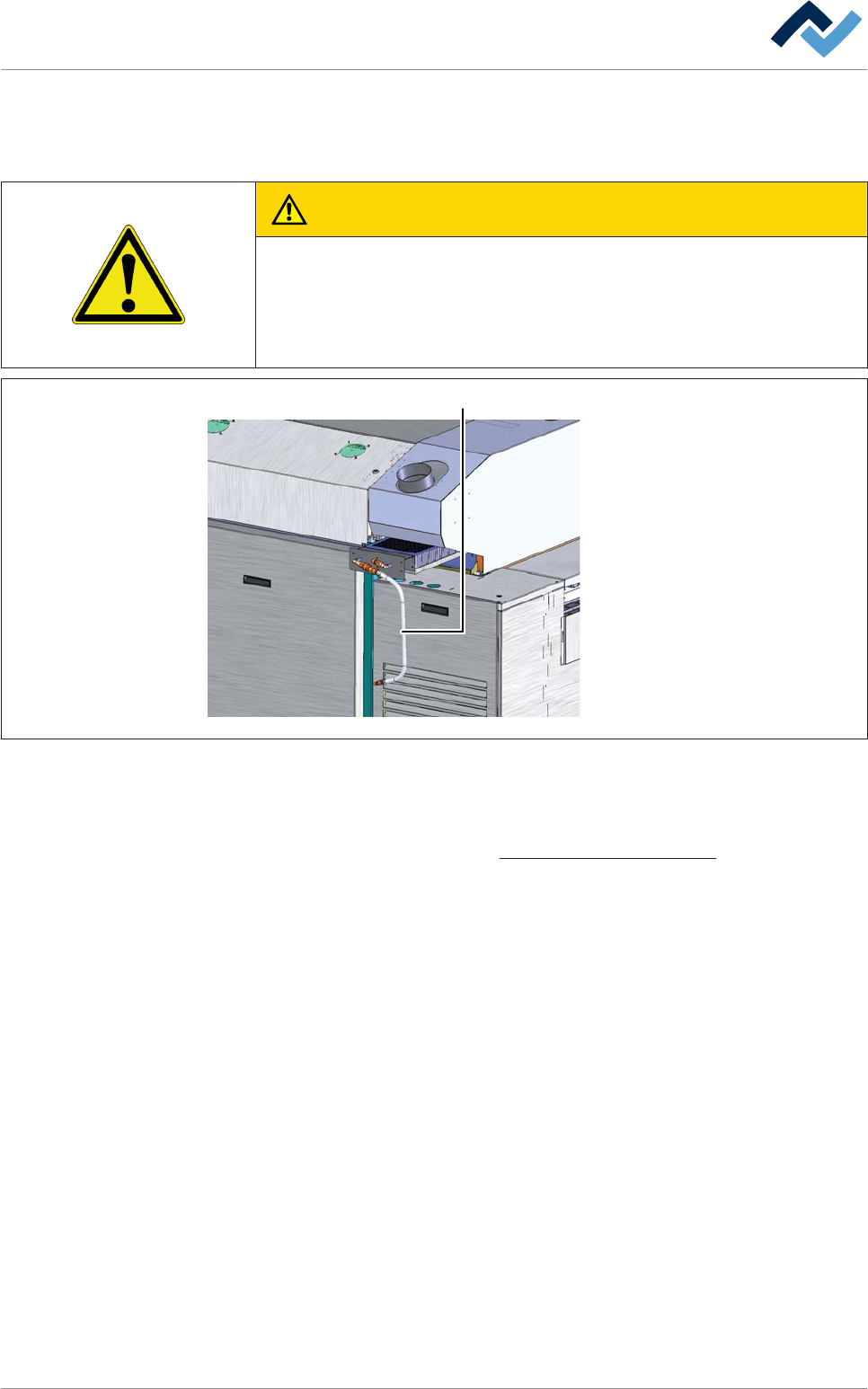

Abb. 189: Wartungsschlauch

1. Den Wärmetauscher wieder einbauen.

ð Hiermit ist der Vorgang abgeschlossen.

Lesen Sie hierzu auch das Kapitel Verwendete Reinigungsmittel [} 367].

Wartung und Instandhaltung | 8

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 444 / 0

Stickstoffsystem prüfen (allgemein)

ü Sichtkontrolle aller Schläuche und Verbindungen des Stickstoffsystems:

1. Schläuche auf Dichtheit und festen Sitz überprüfen.

2. Stark verfärbte, poröse oder ausgehärtete Schläuche von Fachkraft ersetzen

lassen.

ð Hiermit ist der Vorgang abgeschlossen.

8.6.23
