Heizzonen: Untere Düsenbleche reinigen

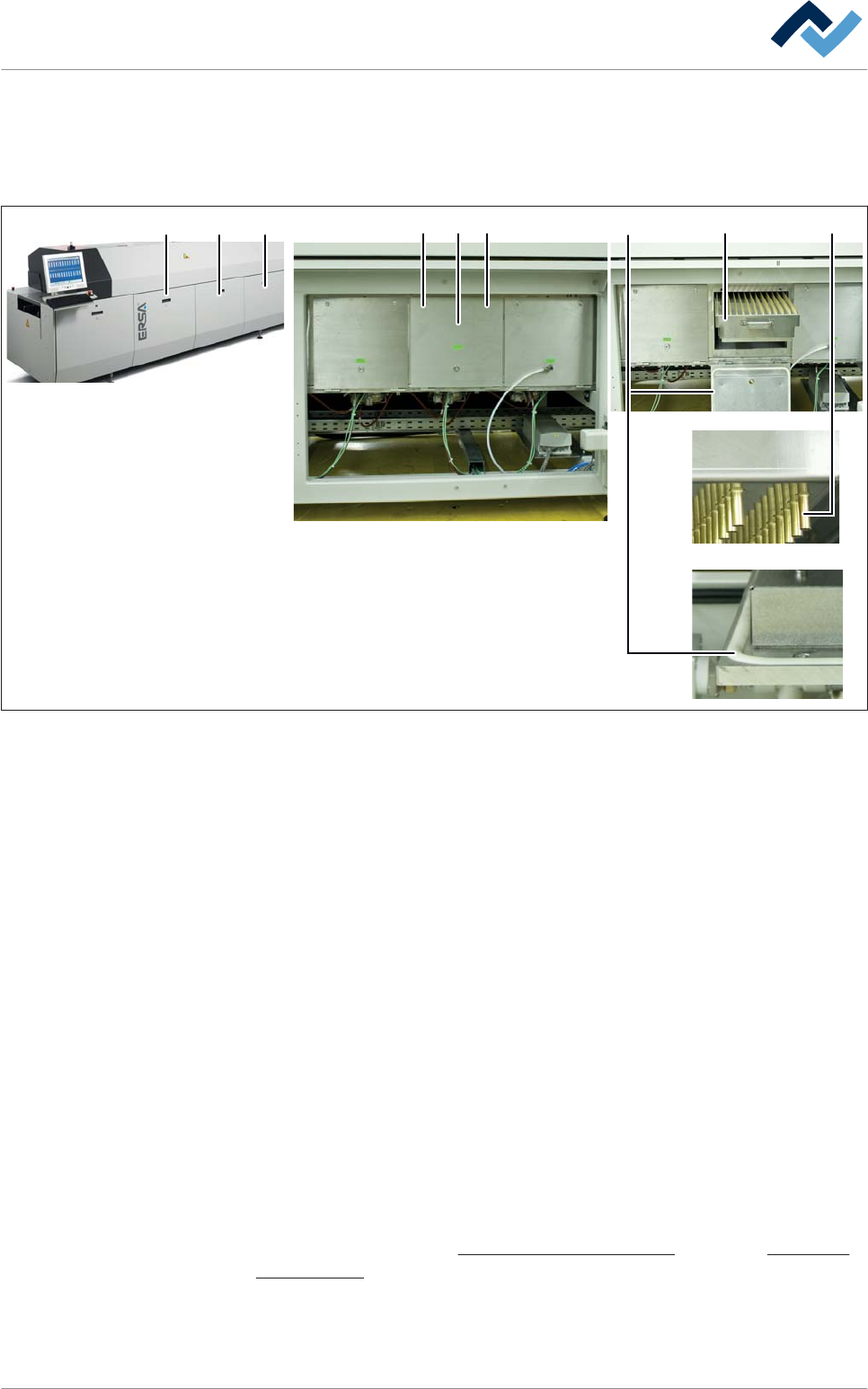

Die unteren Düsenbleche befinden sich auf der Bedienseite. Sie sind zugänglich
nach dem Entfernen der Abdeckungen (2). Für jede Heizzone ist ein Düsenblech
vorhanden:
4 33 16 5
2 2 2
Abb. 195: Düsenbleche
ü Düsenbleche reinigen:
1. Je Deckel 2 Inbus Schrauben (3) lösen und entfernen. Die Klappe (4) öffnen.
2. Das Düsenblech (1) herausnehmen.
3. Verschmutzte Düsen (5) mit Druckluftpistole reinigen.
4. Das Düsenblech mit faserfreiem Putztuch reinigen.
ð Bei starker Verschmutzung:
5. Ein vom Lotpastenhersteller empfohlenes Reinigungsmittel verwenden.
ð Hiermit ist der Vorgang abgeschlossen.
ü Heizzone reinigen:
1. Das Modulinnere der Heizzonen mit faserfreiem Putztuch reinigen.
2. Staub mit Staubsauger entfernen.
ð Bei starker Verschmutzung:
3. Ein vom Lotpastenhersteller empfohlenes Reinigungsmittel verwenden.
4. Das Düsenblech wieder einbauen.
ð Hiermit ist der Vorgang abgeschlossen.
Lesen Sie hierzu die Kapitel
Verwendete Reinigungsmittel [} 367] und Werkzeuge
und Hilfsmittel [} 367].
8.7.4
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 453 / 0
Antriebskette
Antriebskette Single-Transportsystem

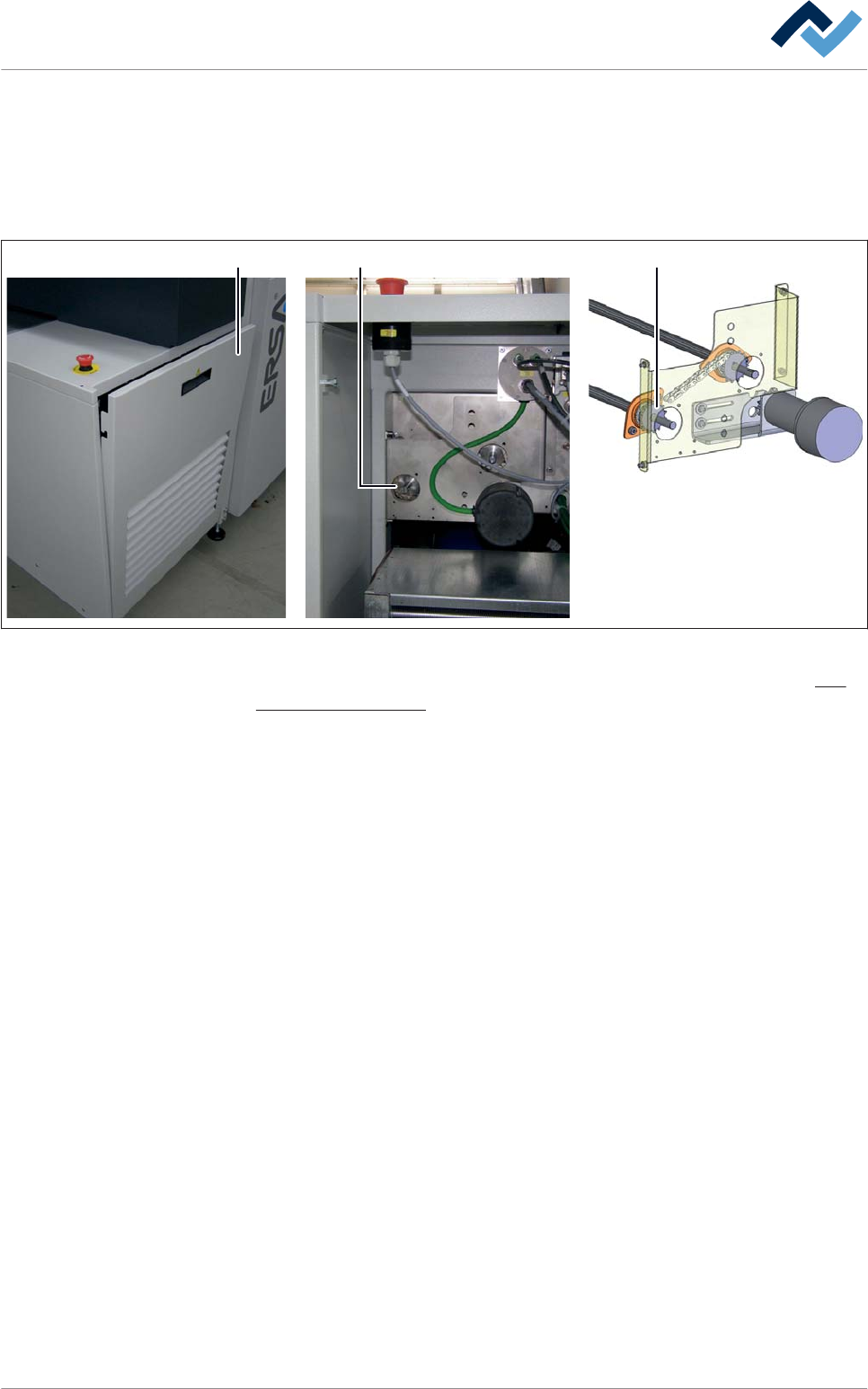

Die Antriebskette für das Transportsystem (1) befindet sich am Auslauf der Maschi-
ne. Sie ist zugänglich nach dem Entfernen der Abdeckung (2):
2 11
Abb. 196: Antriebskette
Die Antriebskette an der Position (1) schmieren. Lesen Sie hierzu das Kapitel Ver-
wendete Schmierstoffe [} 367].
8.7.5
8.7.5.1
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 454 / 0
Antriebskette Mehrfach-Transportsystem

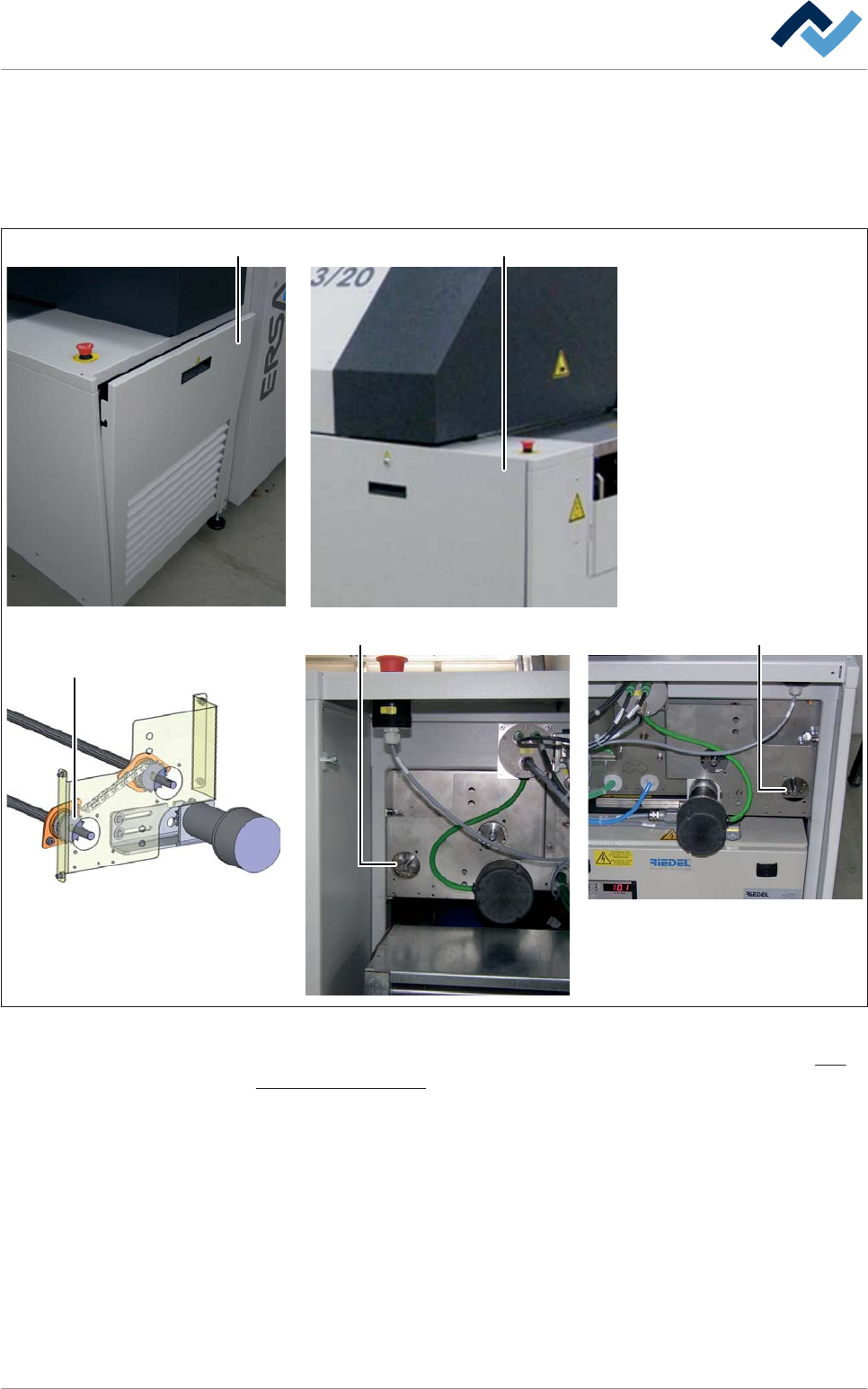

Die Antriebskette (1) für das Transportsystem befindet sich am Auslauf der Maschi-
ne. Sie ist zugänglich nach dem Entfernen der Abdeckung (2). Verfügt die Maschine
über die Option [Dual speed] oder [Quadro speed], sind zwei Antriebsketten vor-
handen, auf der Rückseite (2) und auf der Bedienerseite (3) der Maschine.
2 3
1
1
1
Abb. 197: Antriebskette
Die Antriebskette an der Position (1) schmieren. Lesen Sie hierzu das Kapitel Ver-
wendete Schmierstoffe [} 367].
8.7.5.2
Wartung und Instandhaltung | 8
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 455 / 0
