Leser-Zielgruppe, zulässige Ersatzteile WARNUNG Fehlfunktionen der Maschine möglich! Personen- oder Sachschäden durch unsachgemäße Wartung und falsche Bedie- nung der Maschine! ü Wartungsarbeiten dürfen ausschließlich vo…
Bitte zuerst lesen!
Typenschild und Maschinennummer
Maschinen-Nr./machine no.: S006B-06E0026
Max. Vorsicherung/max. fuse rating: 3 x 125 A
träge/slow
Netzanschluss/Power supply: 3 /phase/N/PE
Absaugmenge/exhaust: 3 x 150 m
3
/h
Druckluftanschluss/compressed air: opt. min. 6 bar, max. 8 bar
Stickstoffanschluss/nitrogen supply: opt. min. 6 bar, max. 10 bar
ERSA GmbH 97877 Wertheim, Germany *powerreduction*
- Typ/type: Versaflow Highspeed
Baujahr/year of manufacture: 04.2006
P
N
: 59 KW U
N
: 400 V
I
N
: 86,5 A f
N
: 50 / 60 Hz
Abb. 200: Typenschild
HINWEIS
Wichtiger Hinweis
Geben Sie bei Ersatzteilbestellungen immer die Maschinen-Nummer mit an. Diese
Nummer befindet sich auf dem Typenschild (siehe Abbildung oben). Auf dem Ty-
penschild befinden sich noch weitere wichtige Informationen über die Maschine
wie Maschinentyp, Herstellungsdatum, elektrische Anschlusswerte, Hinweise zum
Druckluft- und eventuell zum Stickstoffanschluss, Konformitätskennzeichen und
die Adresse des Maschinenherstellers.
Ersatzteil oder Verschleißteil?
Die Ersatz- und Verschleißteile werden in Tabellenform aufgelistet. Die letzten bei-
den Spalten kennzeichnen die Teile entweder als
▪ Verschleißteil (A) oder als
▪ Ersatzteil (B).
9.1
9.1.1
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 466 / 0
Leser-Zielgruppe, zulässige Ersatzteile
WARNUNG
Fehlfunktionen der Maschine möglich!
Personen- oder Sachschäden durch unsachgemäße Wartung und falsche Bedie-
nung der Maschine!
ü Wartungsarbeiten dürfen ausschließlich von geschultem Fachpersonal durch-
geführt werden.
ü Die in dieser Betriebsanleitung vorgeschriebenen Wartungs- und Inspektions-
tätigkeiten durchführen.
1. Zuerst das Kapitel „Sicherheitshinweise“ lesen!
2. Vorgeschriebene Wartungsintervalle einhalten!
3. Das Bedienungspersonal vor Beginn der Wartungsarbeiten informieren!
4. Bei allen Arbeiten geeignete Schutzausrüstung tragen! Die Schutzausrüstung
zuerst auf Sauberkeit und Funktionstauglichkeit prüfen! Beschädigte Schutz-
ausrüstung nicht benutzen, sondern durch neue ersetzen!
5. Die Maschine vor der Durchführung von Wartungsarbeiten am Hauptschalter
ausschalten, den Hauptschalter in Stellung „OFF“ mit einem Vorhängeschloss
sichern.
6. Hauptbefehlseinrichtungen, Steuereinrichtungen verschließen, Schlüssel ab-
ziehen!
7. Wenn die Wartungsarbeiten an der heißen, betriebsbereiten Maschine
durchgeführt werden müssen, so wird in dieser Anleitung auf diese Situation
gesondert eingegangen.
8. Ausschließlich vom Maschinenhersteller zugelassene Ersatzteile, Austausch-
teile und Verschleißteile verwenden!
9. Die Maschine vor Beginn der Arbeiten von Verschmutzungen reinigen!
10.Nach Beendigung der Wartungsarbeiten gelöste Schrauben wieder festzie-
hen! Sicherheitseinrichtungen montieren und auf korrekte Funktion prüfen!
11.Betriebs- und Hilfsstoffe, Reinigungsmittel, Austauschteile umweltgerecht
entsorgen!
9.1.2
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 467 / 0
Hauben und Abdeckungen
2
1 1
3
2
1
3
1 1

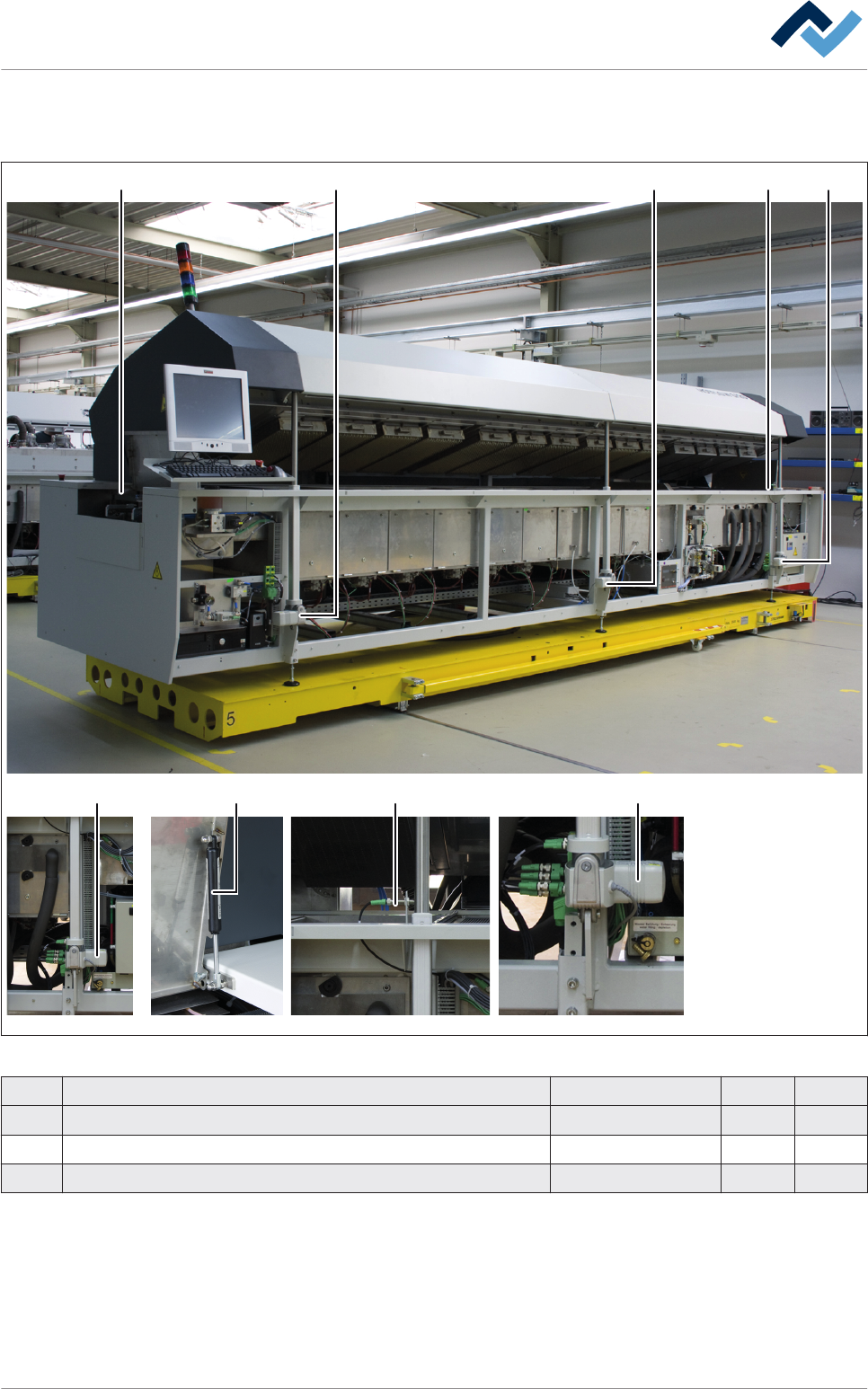

Abb. 201: Haube und Abdeckungen
Pos Benennung Artikelnummer A B
1 Spindel-Hubgetriebe 6HUBMOT-002 x
2 Sensor 70598 x
3 Gasfeder (100 N) 6FE-GAS100N x
