Heizzonen oben 1 6 5 3 4 A 2 5 7 Abb. 202: Heizzonen oben Pos Benennung Artikelnummer A B A Lage der Zonen - - - 1 Lüftermotor Typ L9, 2950 U/min, bitte beachten sie das Typen- schild des Motors! 6HZL-MOT144B x 1 Lüfterm…

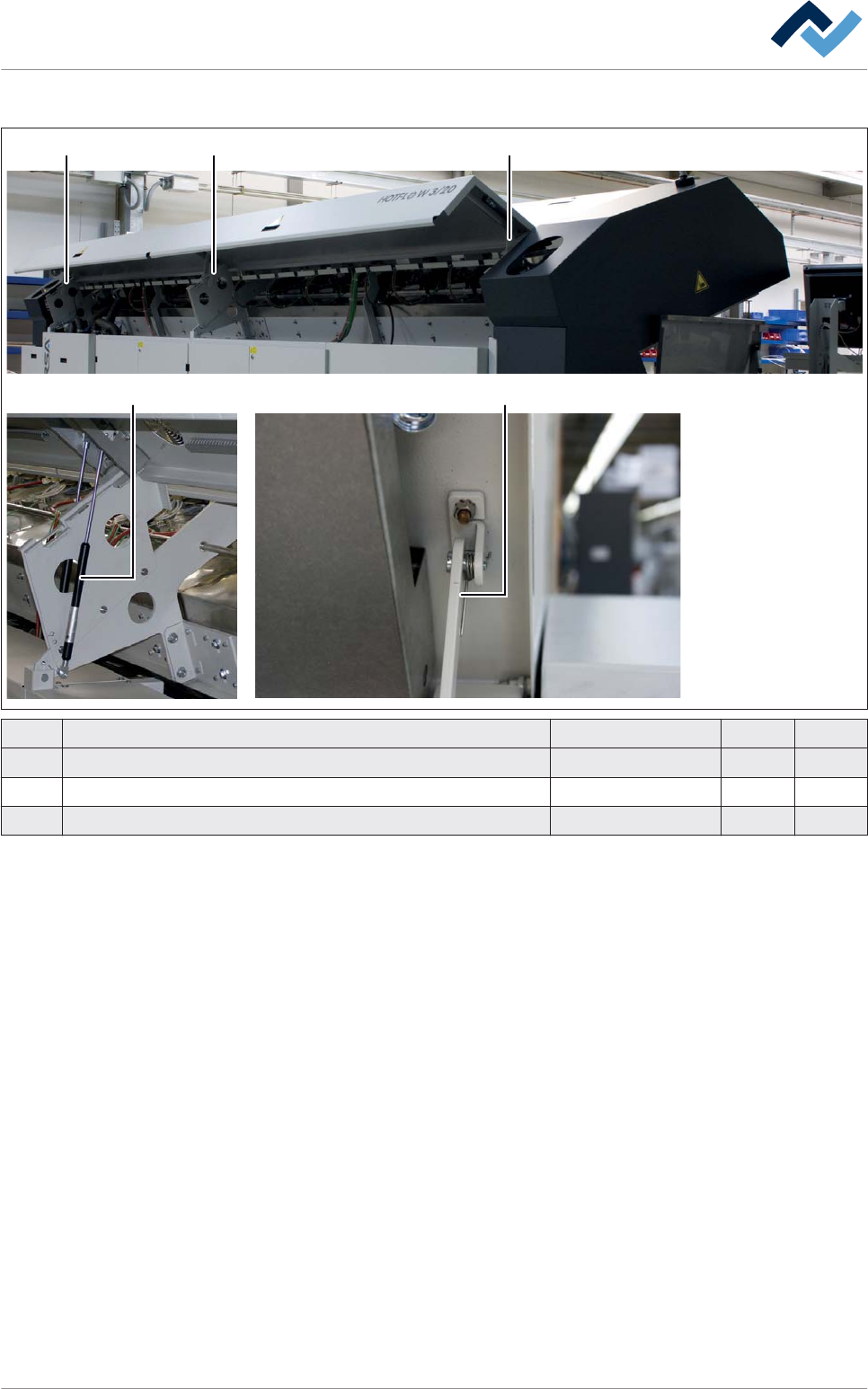

1 1/2 2
3 1/2
Pos Benennung Artikelnummer A B
1 Schenkelfeder, links 147846 x
2 Schenkelfeder, rechts 147848 x
3 Gasfeder (350 N) 277602 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 469 / 0
Heizzonen oben
165 3 4
A
257

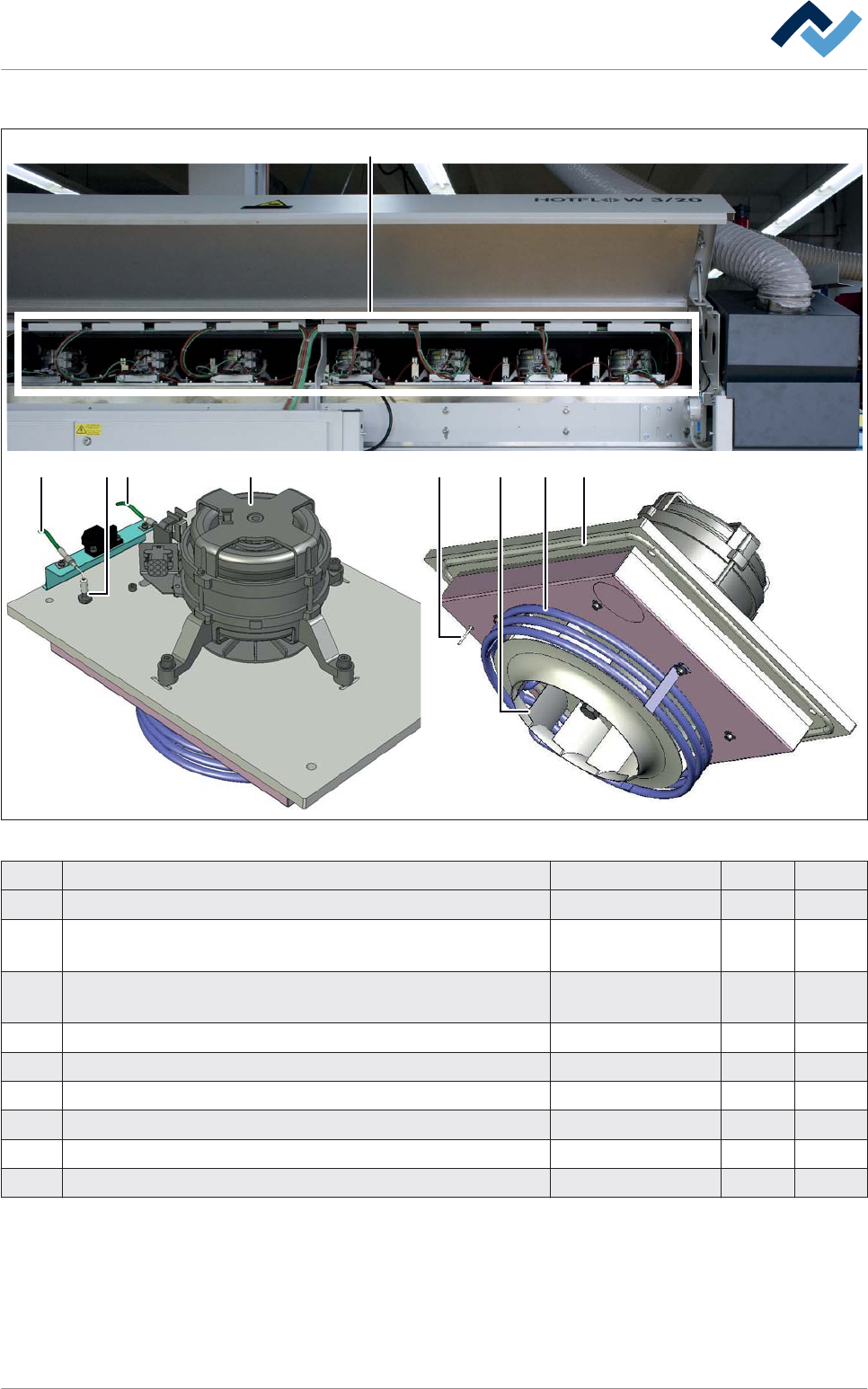

Abb. 202: Heizzonen oben
Pos Benennung Artikelnummer A B
A Lage der Zonen - - -
1
Lüftermotor Typ L9, 2950 U/min, bitte beachten sie das Typen-
schild des Motors!
6HZL-MOT144B x
1
Lüftermotor Typ L7, 1450 U/min, bitte beachten Sie das Typen-
schild des Motors!
6HZL-MOT145 x
2 Lüfterrad 6HZL-ZT17 x
3 Rohrheizkörper 3,3 kW 6HKRO400V-3,3kW x
4 Dichtung, Meterware 56366 x
5 Thermoelement 1x NiCr-Ni 140717 x
6 Thermoelement 1x NiCr-Ni 83324 x
7 Dichtkappe für Thermoelement 6ABKA006x38 x
9.3
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 470 / 0
2 31

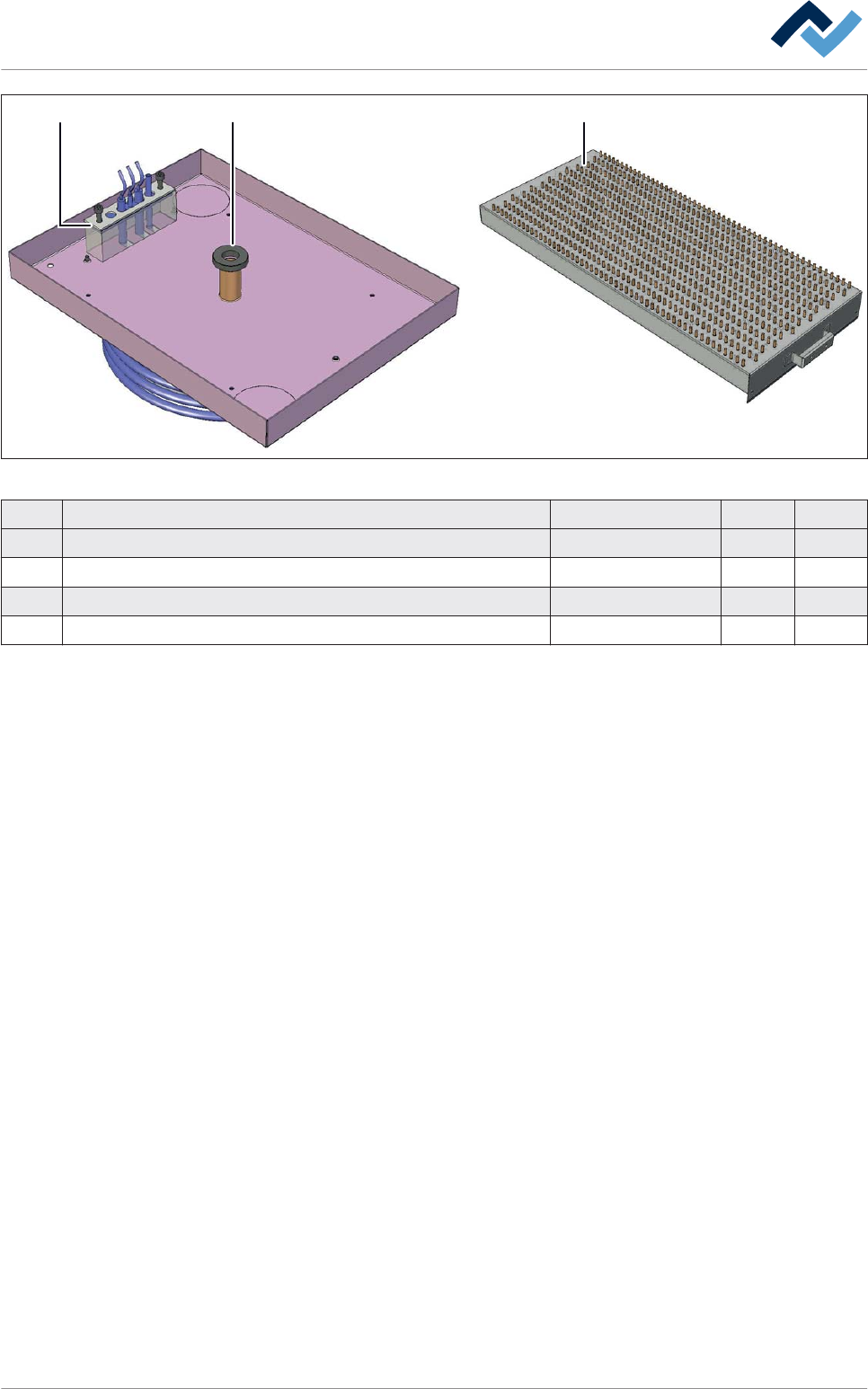

Abb. 203: Heizzonen oben
Pos Benennung Artikelnummer A B
1 Dichtung für Heizkörper 6ISK55150106 x
2 Radial-Wellendichtring 6HTS17X35X7 x
3 Düsenblech, oben, 25 mm Durchfahrt 175177 x
3 Düsenblech, oben, 35 mm Durchfahrt 175235 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 471 / 0
