1 Abb. 206: Heizzonen unten Pos Benennung Artikelnummer A B 1 Dichtung, Meterware 56366 x Ersatz- und Verschleißteile | 9 Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 474 / 0
2
4
3
1

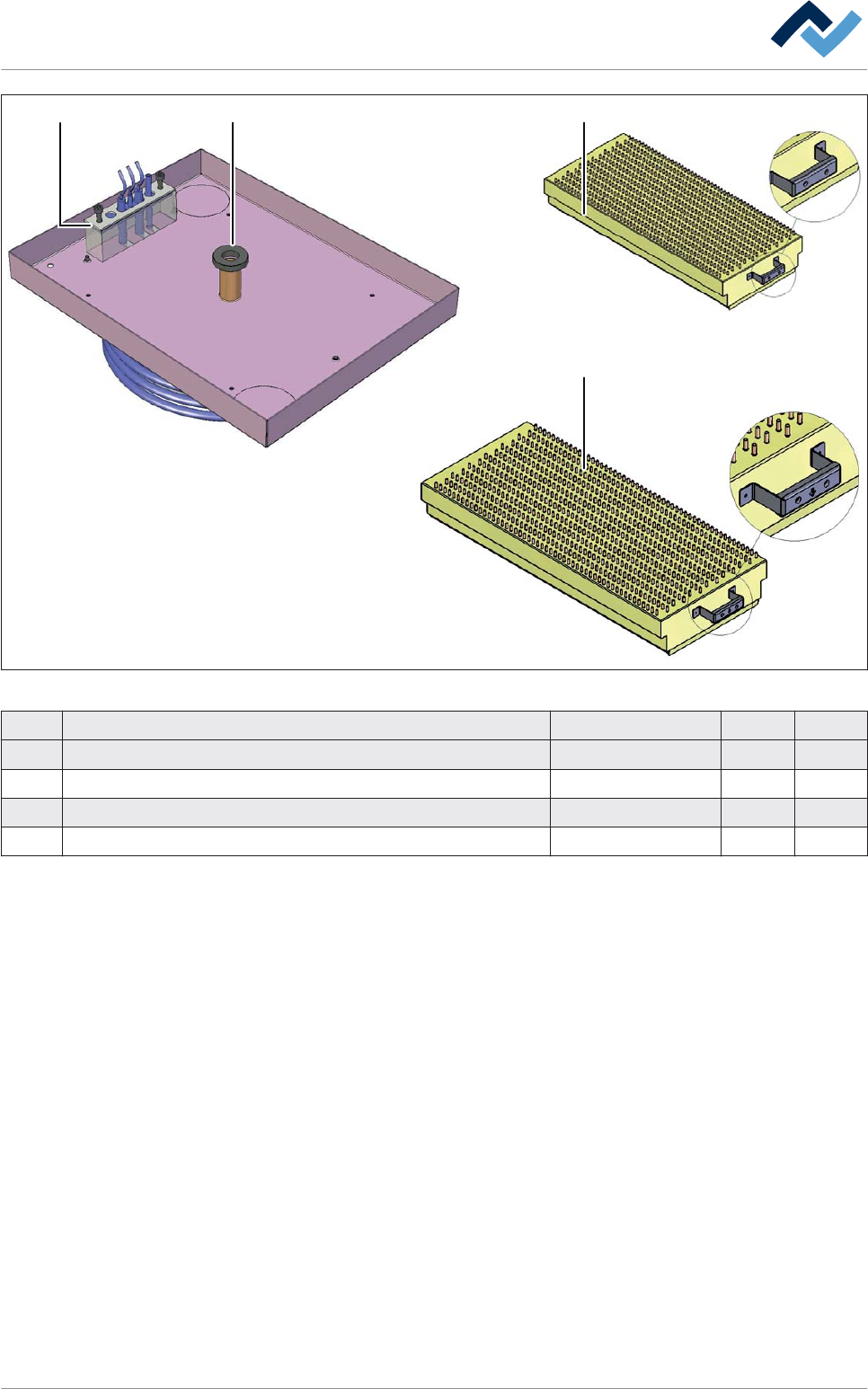

Abb. 205: Heizzonen unten
Pos Benennung Artikelnummer A B
1 Dichtung für Heizkörper 6ISK55150106 x
2 Radial-Wellendichtring 6HTS17X35X7 x
3 Düsenplatte, unten, Standard 174141 x
4 Düsenblech unten, bei Mittenunterstützung mit PARK Option 235846 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 473 / 0
1
Abb. 206: Heizzonen unten
Pos Benennung Artikelnummer A B
1 Dichtung, Meterware 56366 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 474 / 0
Kühlzonen oben
A
21 3 45
Abb. 207: Kühlzonen oben
Pos Benennung Artikelnummer A B
A Lage der Zonen
1
Lüftermotor Typ L9, 2950 U/min, bitte beachten Sie das Typen-
schild des Motors!
6HZL-MOT144B x
1
Lüftermotor Typ L7, 1450 U/min, bitte beachten Sie das Typen-
schild des Motors!
6HZL-MOT145 x
2 Lüfterrad 6HZL-ZT17 x
3 Dichtung, Meterware 56366 x
4 Thermoelement 1x NiCr-Ni 140717 x
5 Dichtkappe für Thermoelement 6ABKA006x38 x
9.5
Ersatz- und Verschleißteile | 9
