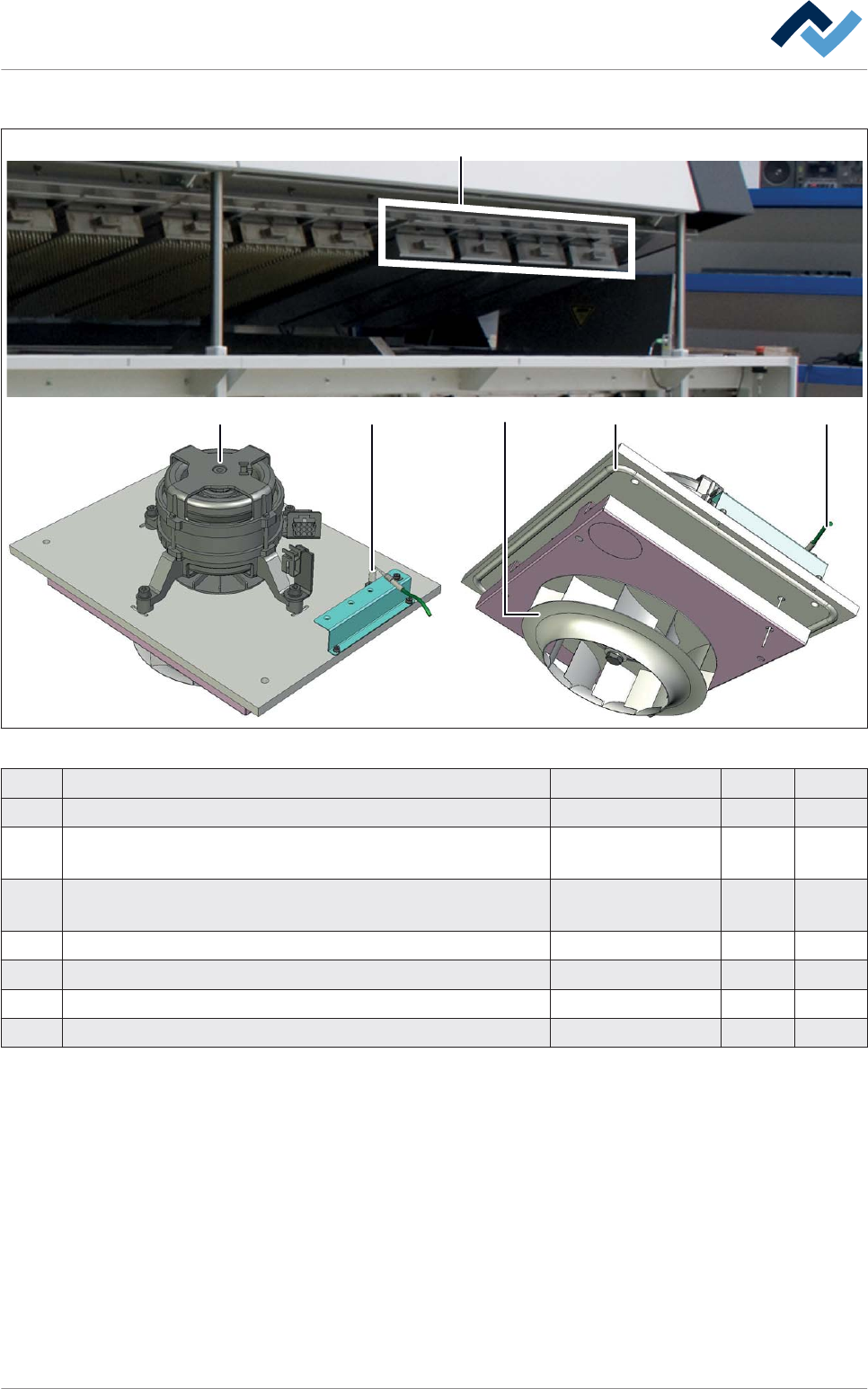

Kühlzonen oben
A
21 3 45
Abb. 207: Kühlzonen oben
Pos Benennung Artikelnummer A B
A Lage der Zonen
1
Lüftermotor Typ L9, 2950 U/min, bitte beachten Sie das Typen-
schild des Motors!
6HZL-MOT144B x
1
Lüftermotor Typ L7, 1450 U/min, bitte beachten Sie das Typen-
schild des Motors!
6HZL-MOT145 x
2 Lüfterrad 6HZL-ZT17 x
3 Dichtung, Meterware 56366 x
4 Thermoelement 1x NiCr-Ni 140717 x
5 Dichtkappe für Thermoelement 6ABKA006x38 x
9.5
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 475 / 0
21
Abb. 208: Kühlzonen oben
Pos Benennung Artikelnummer A B
1 Radial-Wellendichtring 6HTS17X35X7 x
2 Lochblech oben, 25 mm Durchfahrt 175157 x
2 Lochblech oben, 35 mm Durchfahrt 175264 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 476 / 0

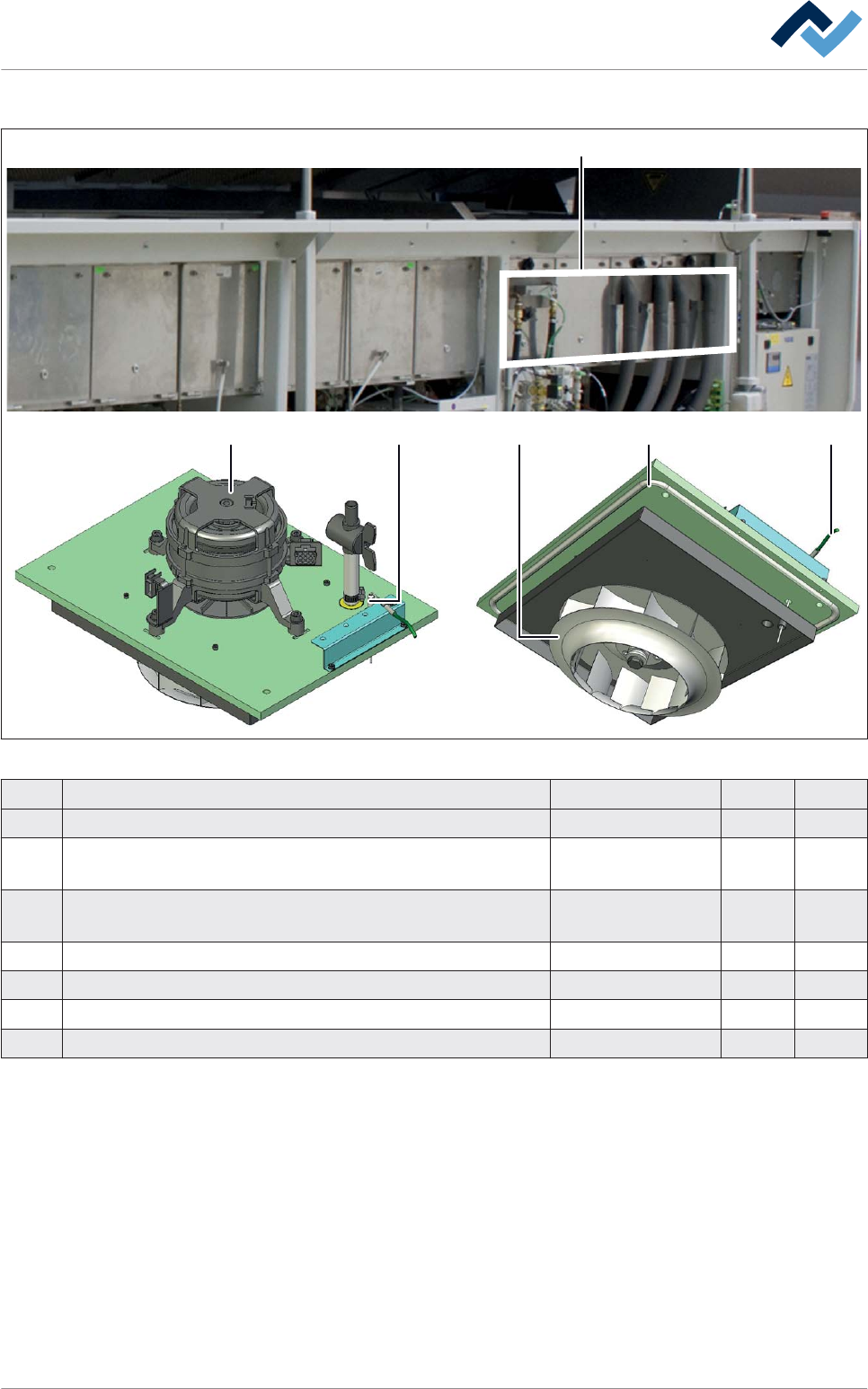

Kühlzonen unten
A
12354
Abb. 209: Kühlzonen unten
Pos Benennung Artikelnummer A B
A Lage der Zonen
1
Lüftermotor Typ L9, 2950 U/min, bitte beachten Sie das Typen-
schild des Motors!
6HZL-MOT144B x
1
Lüftermotor Typ L7, 1450 U/min, bitte beachten Sie das Typen-
schild des Motors!
6HZL-MOT145 x
2 Lüfterrad 6HZL-ZT17 x
3 Dichtung, Meterware 56366 x
4 Thermoelement 1x NiCr-Ni 140717 x
5 Dichtkappe für Thermoelement 6ABKA006x38 x
9.6
Ersatz- und Verschleißteile | 9
