Prozessgasreinigung 7 6 7 1 3 4 1 8 9 2 5 7 Abb. 216: Prozessgasreinigung Pos Benennung Artikelnummer A B 1 Wärmetauscher für Prozessgasreinigung 162586 x 2 Metallfilter, Aluminium 141627 x 3 Schlauch Ø 6 mm x 1 mm für N…
1 243

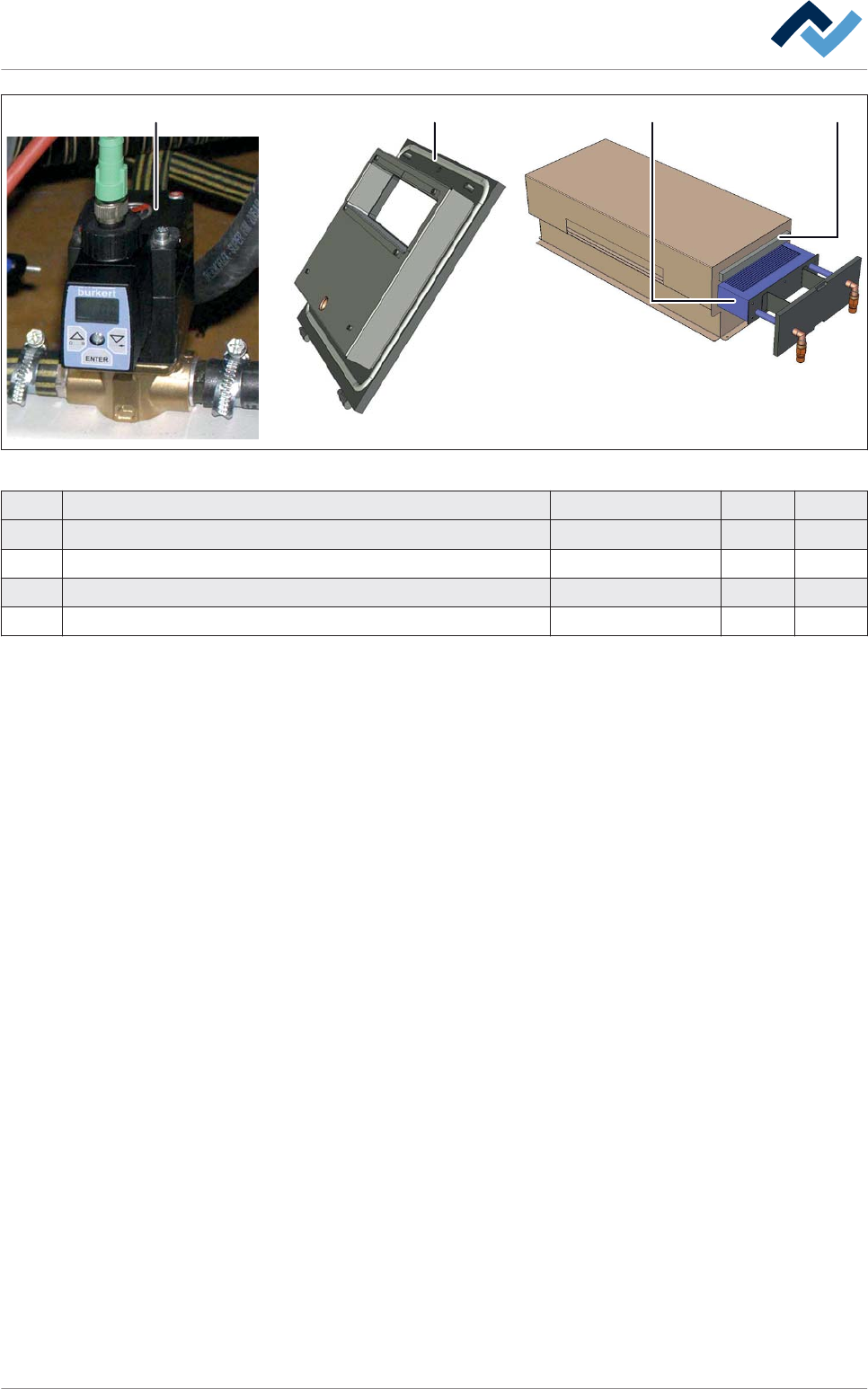

Abb. 215: Kühlzonen unten
Pos Benennung Artikelnummer A B
1 Proportionalventil 155850 x
2 Dichtung, Meterware 56366 x
3 Metallfilter, Aluminium 141627 x
4 Wärmetauscher Warmwasser 182534 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 483 / 0
Prozessgasreinigung
76 7
134 1 89
25
7

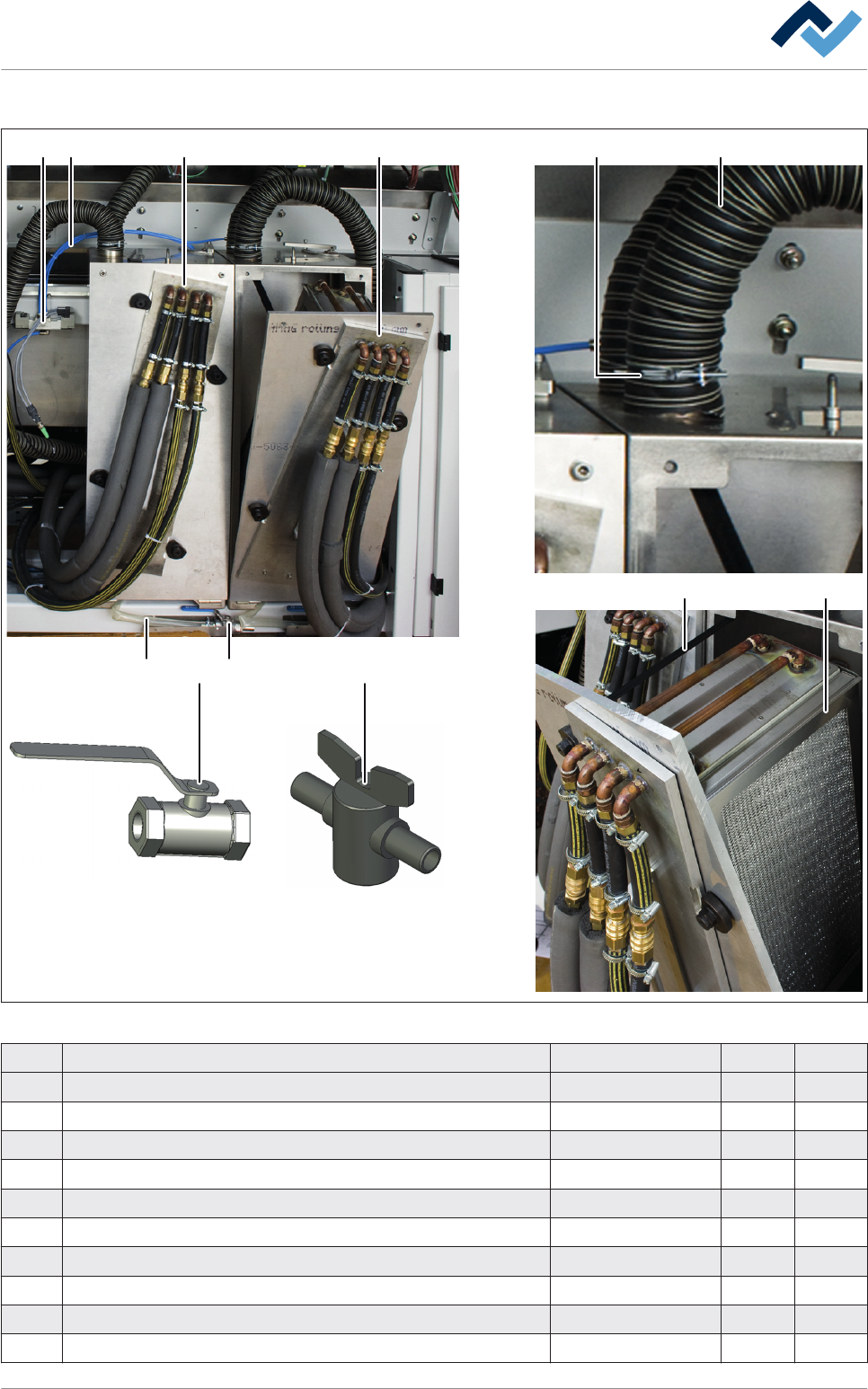

Abb. 216: Prozessgasreinigung
Pos Benennung Artikelnummer A B
1 Wärmetauscher für Prozessgasreinigung 162586 x
2 Metallfilter, Aluminium 141627 x
3 Schlauch Ø 6 mm x 1 mm für N2 Flutung, Meterware 6B0230 x
4 5/3 Wege Ventil 126671 x
5 Haltegurt für Wartungsklappe 152997 x
6 Ablaufschlauch 14 mm x 2 mm, Meterware 6SSIL14x2.0 x
7 Kugelhahn, Kondensatablauf, Metall 143949 x
7 Kugelhahn, Kondensatablauf, Kunststoff 170875 x
8 Prozessgasschlauch Ø 60 mm, Meterware 133639 x
9 Draht-Schlauchklemme 59418 x
9.7
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 484 / 0
1312
3
1

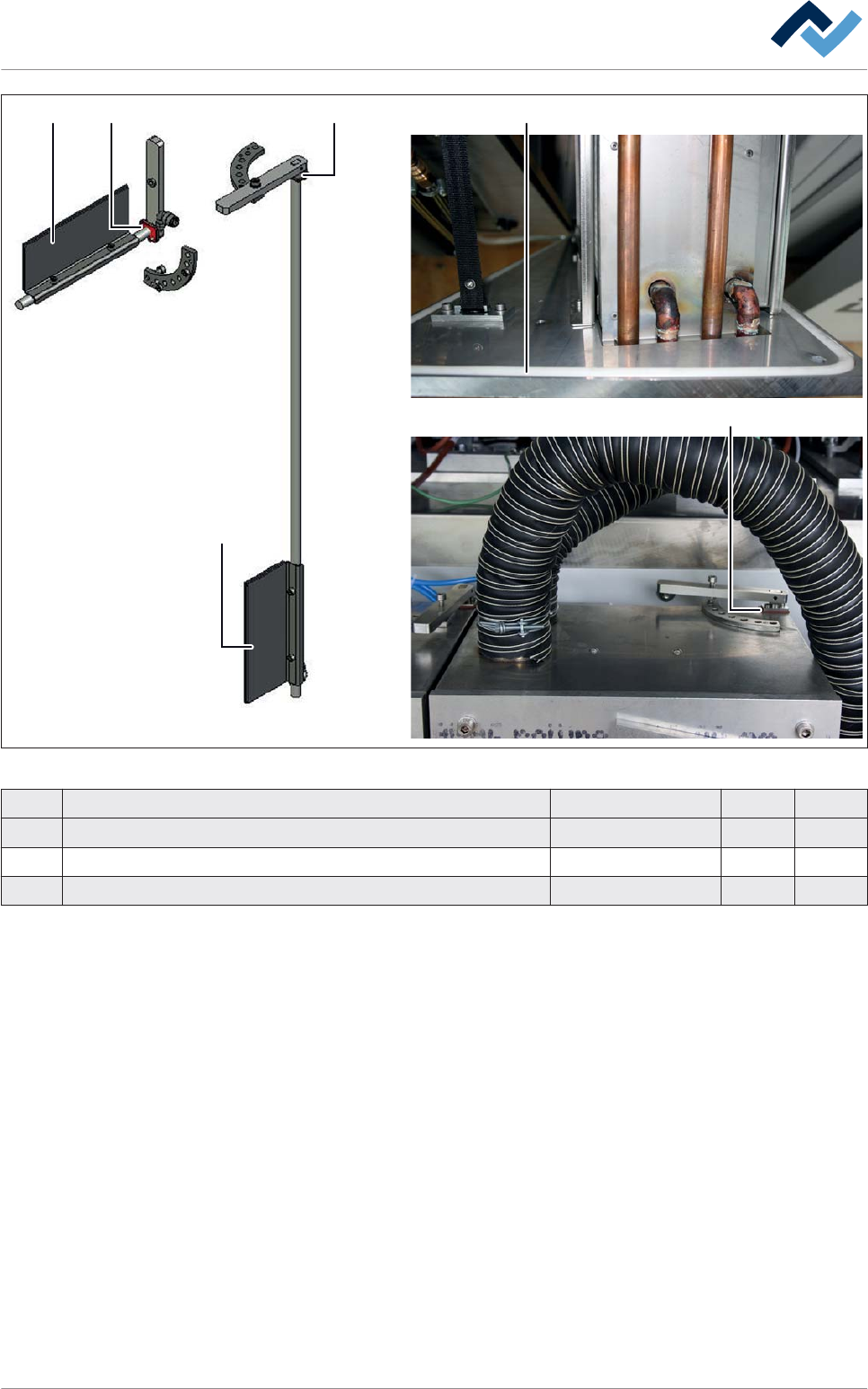

Abb. 217: Prozessgasreinigung
Pos Benennung Artikelnummer A B
1 Dichtung 153012 x
2 Dichtung, Meterware 56366 x
3 Schaumstoff Dichtplatte 153011 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 485 / 0
