Internes Kühlaggregat A 12 2 3 4 Abb. 221: Internes Kühlaggregat Pos Benennung Artikelnummer A B A Lage des Kühlaggregates - - - 1 Kühlaggregat 153594 x 2 Gummipuffer 6GUMPUF4040C x 3 Transportsicherung vorne 144292 x 4 …
Prozesskammer
123 32

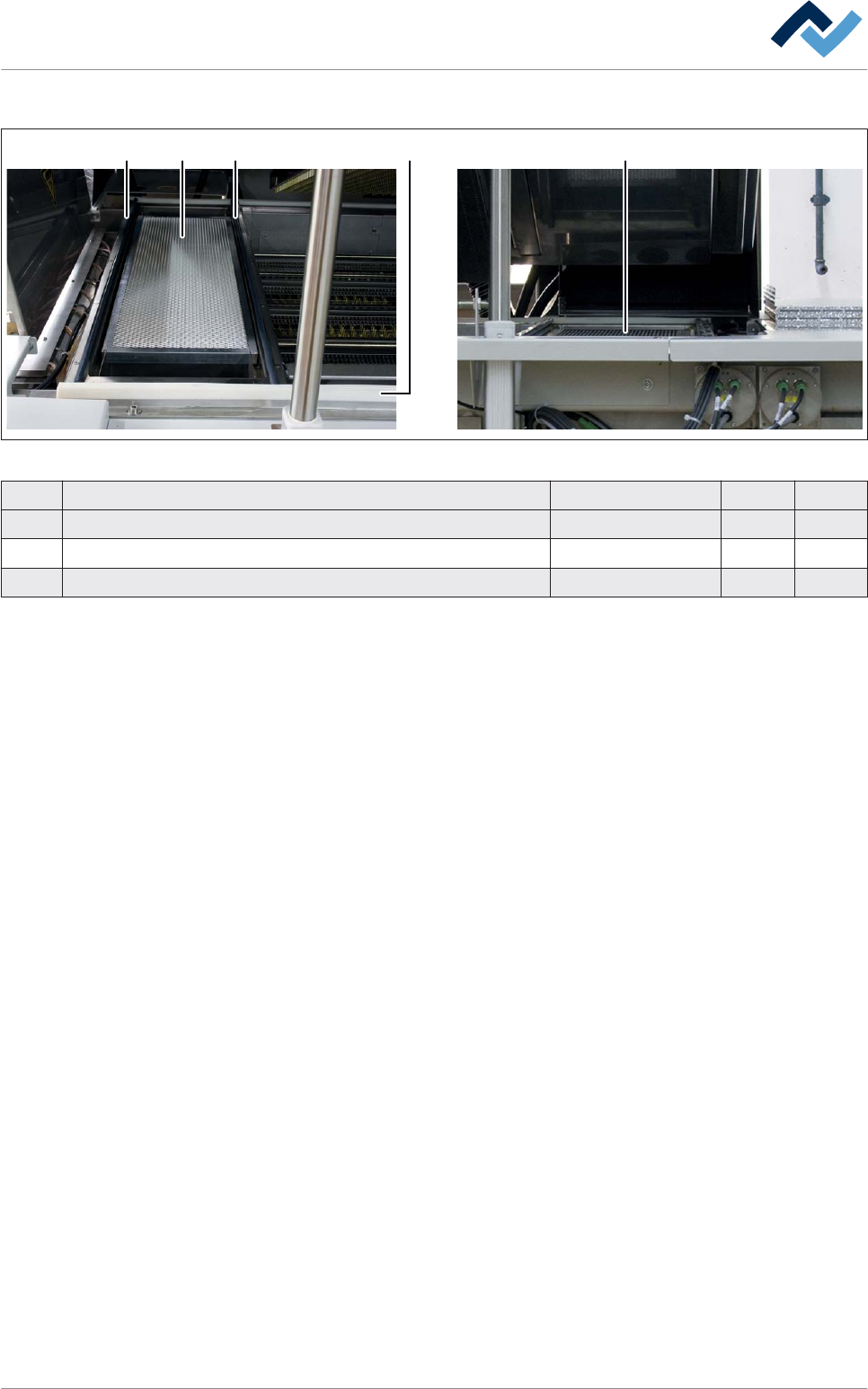

Abb. 220: Prozesskammer: Filter befinden sich am Einlauf und am Auslauf der Maschine
Pos Benennung Artikelnummer A B
1 Dichtung, längsseits, Meterware 38733 x
2 Dichtung, quer 141477 x
3 Metallfilter, Aluminium 6FIL700x240x22 x
9.10
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 488 / 0
Internes Kühlaggregat
A
1223 4
Abb. 221: Internes Kühlaggregat
Pos Benennung Artikelnummer A B
A Lage des Kühlaggregates - - -
1 Kühlaggregat 153594 x
2 Gummipuffer 6GUMPUF4040C x
3 Transportsicherung vorne 144292 x
4 Transportsicherung hinten 95507 x
9.11
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 489 / 0
Ein- und Auslaufschleuse
1
3 4 3 3
1 2
Abb. 222: Ein- und Auslaufschleuse
Pos Benennung Artikelnummer A B
1 Faltenbalg, 48 x 28 mm 156488 x
2 Faltenbalg, 152 x 28 mm 156487 x
3 Schleusenvorhang 70 mm lang, Einlauf 205672 x
3 Schleusenvorhang 80 mm lang, Auslauf 153841 x
4 Abdichtbürste 6BUE6C-23-308 x
9.12
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 490 / 0
