Ein- und Auslaufschleuse 1 3 4 3 3 1 2 Abb. 222: Ein- und Auslaufschleuse Pos Benennung Artikelnummer A B 1 Faltenbalg, 48 x 28 mm 156488 x 2 Faltenbalg, 152 x 28 mm 156487 x 3 Schleusenvorhang 70 mm lang, Einlauf 205672…
Internes Kühlaggregat
A
1223 4

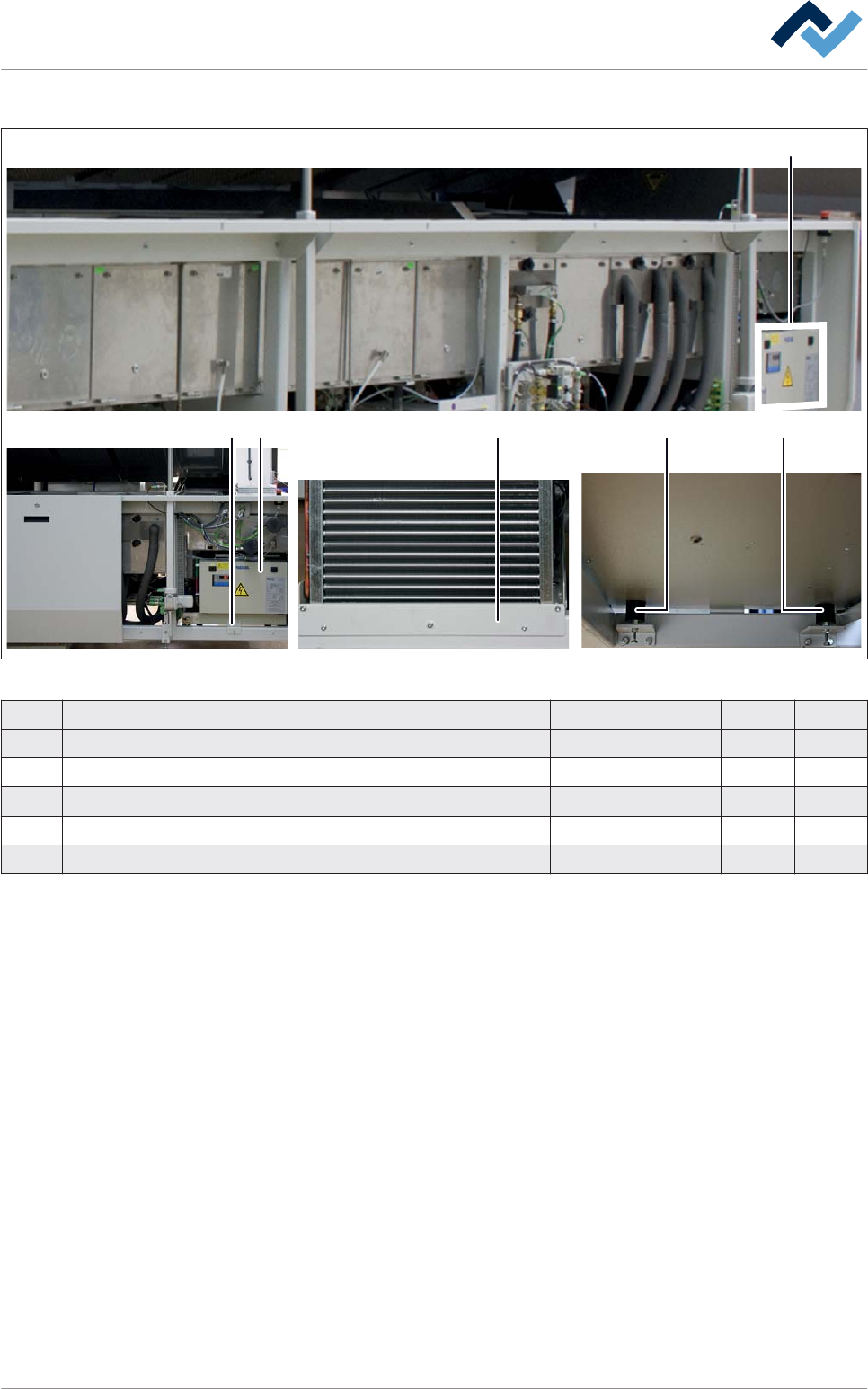

Abb. 221: Internes Kühlaggregat
Pos Benennung Artikelnummer A B
A Lage des Kühlaggregates - - -
1 Kühlaggregat 153594 x
2 Gummipuffer 6GUMPUF4040C x
3 Transportsicherung vorne 144292 x
4 Transportsicherung hinten 95507 x
9.11
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 489 / 0
Ein- und Auslaufschleuse
1
3 4 3 3
1 2

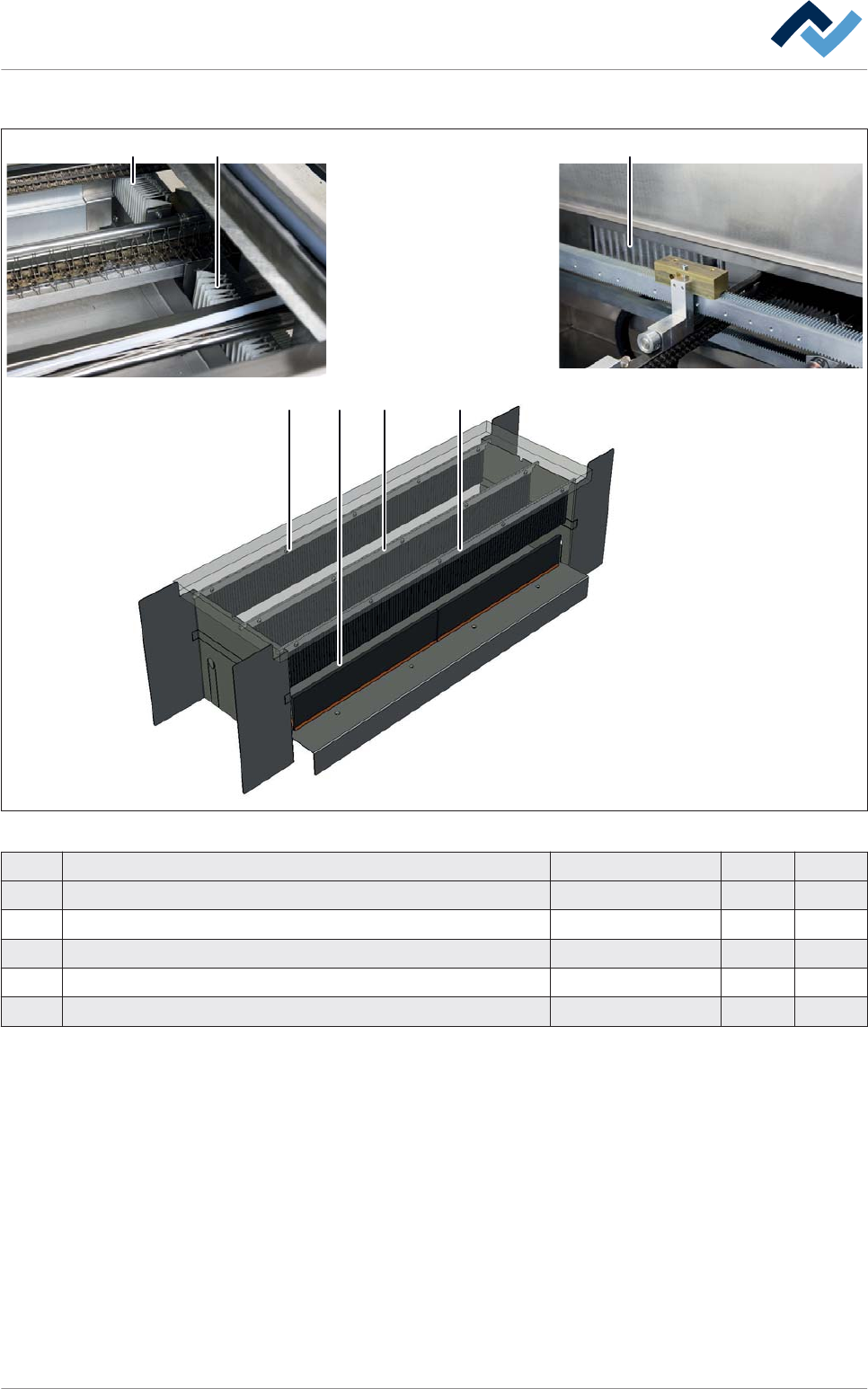

Abb. 222: Ein- und Auslaufschleuse
Pos Benennung Artikelnummer A B
1 Faltenbalg, 48 x 28 mm 156488 x
2 Faltenbalg, 152 x 28 mm 156487 x
3 Schleusenvorhang 70 mm lang, Einlauf 205672 x
3 Schleusenvorhang 80 mm lang, Auslauf 153841 x
4 Abdichtbürste 6BUE6C-23-308 x
9.12
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 490 / 0
Stickstoffeinspeisung und Restsauerstoffregelung
A
B
1311
4
119 9 5 2
10 4 67 8
Abb. 223: Stickstoffeinspeisung und Restsauerstoffregelung
Pos Benennung Artikelnummer A B
A Lage von Stickstoffeinspeisung und Restsauerstoffregelung - - -
B Ansicht von hinten
1 Schlauch Ø 6 mm x 1 mm für N2 Flutung, Meterware 6B0230 x
2 Schlauch Ø 8 mm x 1 mm, weiß, Meterware 6SPTFE8.0x1.0 x
3 Schlauch Ø 8 mm x 1 mm, blau Meterware 6BO241 x
4 2/2 Wege Ventil 163064 x
5 3/2 Wege Ventil 119765 x
6 Proportional-Druckregelventil 134833 x
7 Drucksensor 0 - 10 bar 163062 x
9.13
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 491 / 0
