Pos Benennung Artikelnummer A B 8 Durchfluss-Schalter 164273 x 9 Proportionalventil (Stellglied, nur bei Option [Temperaturma- nagement]). 158156 x 10 Druckregelventil 169887 x 11 5/3 Wege Ventil (Nur bei Option [Wartung…
Stickstoffeinspeisung und Restsauerstoffregelung
A
B
1311
4
119 9 5 2
10 4 67 8

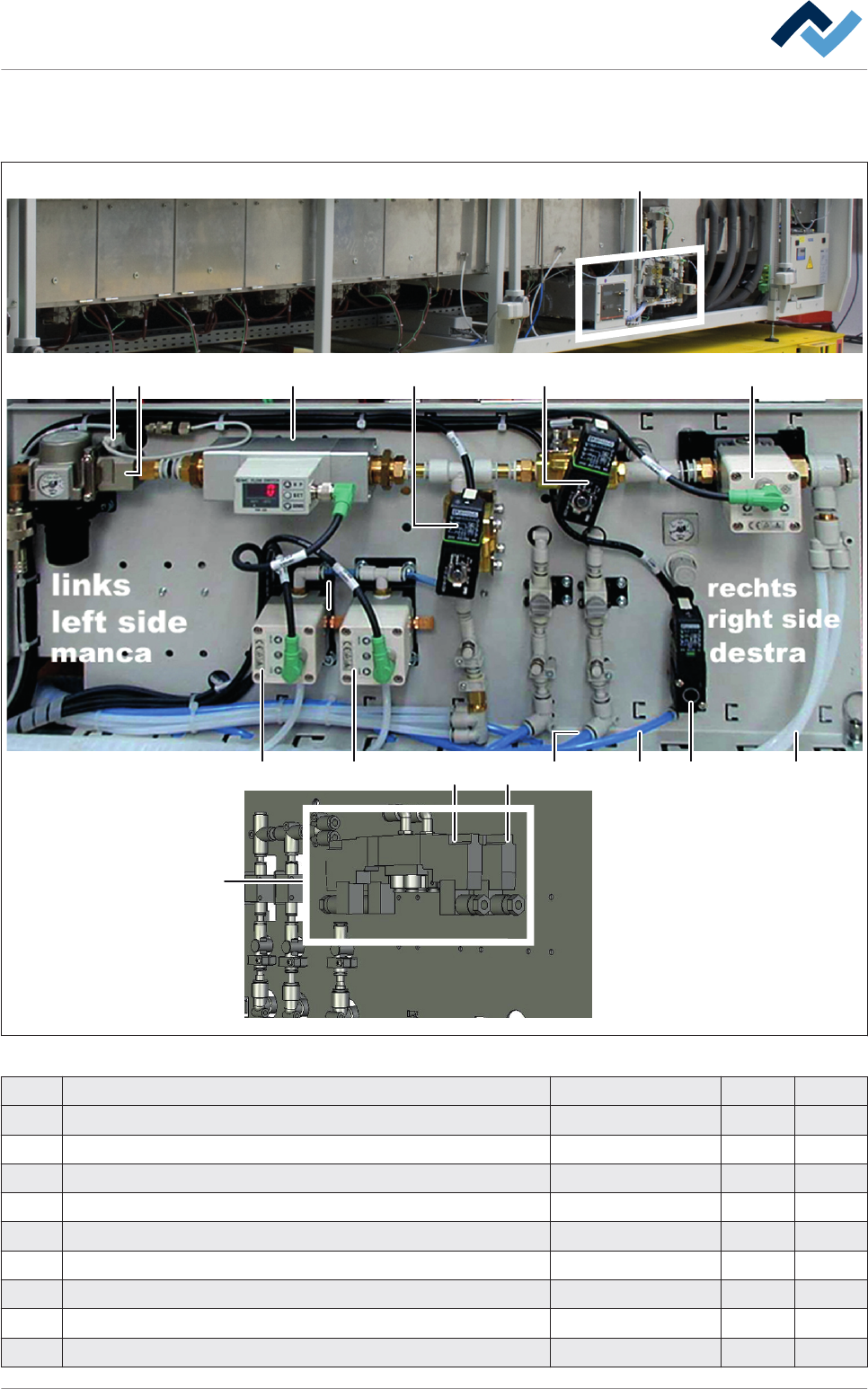

Abb. 223: Stickstoffeinspeisung und Restsauerstoffregelung
Pos Benennung Artikelnummer A B
A Lage von Stickstoffeinspeisung und Restsauerstoffregelung - - -
B Ansicht von hinten
1 Schlauch Ø 6 mm x 1 mm für N2 Flutung, Meterware 6B0230 x
2 Schlauch Ø 8 mm x 1 mm, weiß, Meterware 6SPTFE8.0x1.0 x
3 Schlauch Ø 8 mm x 1 mm, blau Meterware 6BO241 x
4 2/2 Wege Ventil 163064 x
5 3/2 Wege Ventil 119765 x
6 Proportional-Druckregelventil 134833 x
7 Drucksensor 0 - 10 bar 163062 x
9.13
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 491 / 0
Pos Benennung Artikelnummer A B
8 Durchfluss-Schalter 164273 x
9
Proportionalventil (Stellglied, nur bei Option [Temperaturma-
nagement]).
158156 x
10 Druckregelventil 169887 x
11 5/3 Wege Ventil (Nur bei Option [Wartung On the fly]). 126671 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 492 / 0
1 2 235 4
Abb. 224: Restsauerstoffmessgerät
Pos Benennung Artikelnummer A B
1 Restsauerstoffmessgerät AMS 3220 6EREG027 x
1 Restsauerstoffmessgerät AMS 5000 169843 x
2 Schlauch Ø 5 mm x 1 mm, weiß, Meterware 44291 x
3 Filterpatrone (Aktivkohle) 6FIL-HL-ZT01 x
4 O-Ring 6FIL-HL-ZT02 x
5 Gasfilter 6FIL-HL-01 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 493 / 0
