1 2 23 5 4 Abb. 224: Restsauerstoffmessgerät Pos Benennung Artikelnummer A B 1 Restsauerstoffmessgerät AMS 3220 6EREG027 x 1 Restsauerstoffmessgerät AMS 5000 169843 x 2 Schlauch Ø 5 mm x 1 mm, weiß, Meterware 44291 x 3 F…
Pos Benennung Artikelnummer A B
8 Durchfluss-Schalter 164273 x
9
Proportionalventil (Stellglied, nur bei Option [Temperaturma-
nagement]).
158156 x
10 Druckregelventil 169887 x
11 5/3 Wege Ventil (Nur bei Option [Wartung On the fly]). 126671 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 492 / 0
1 2 235 4

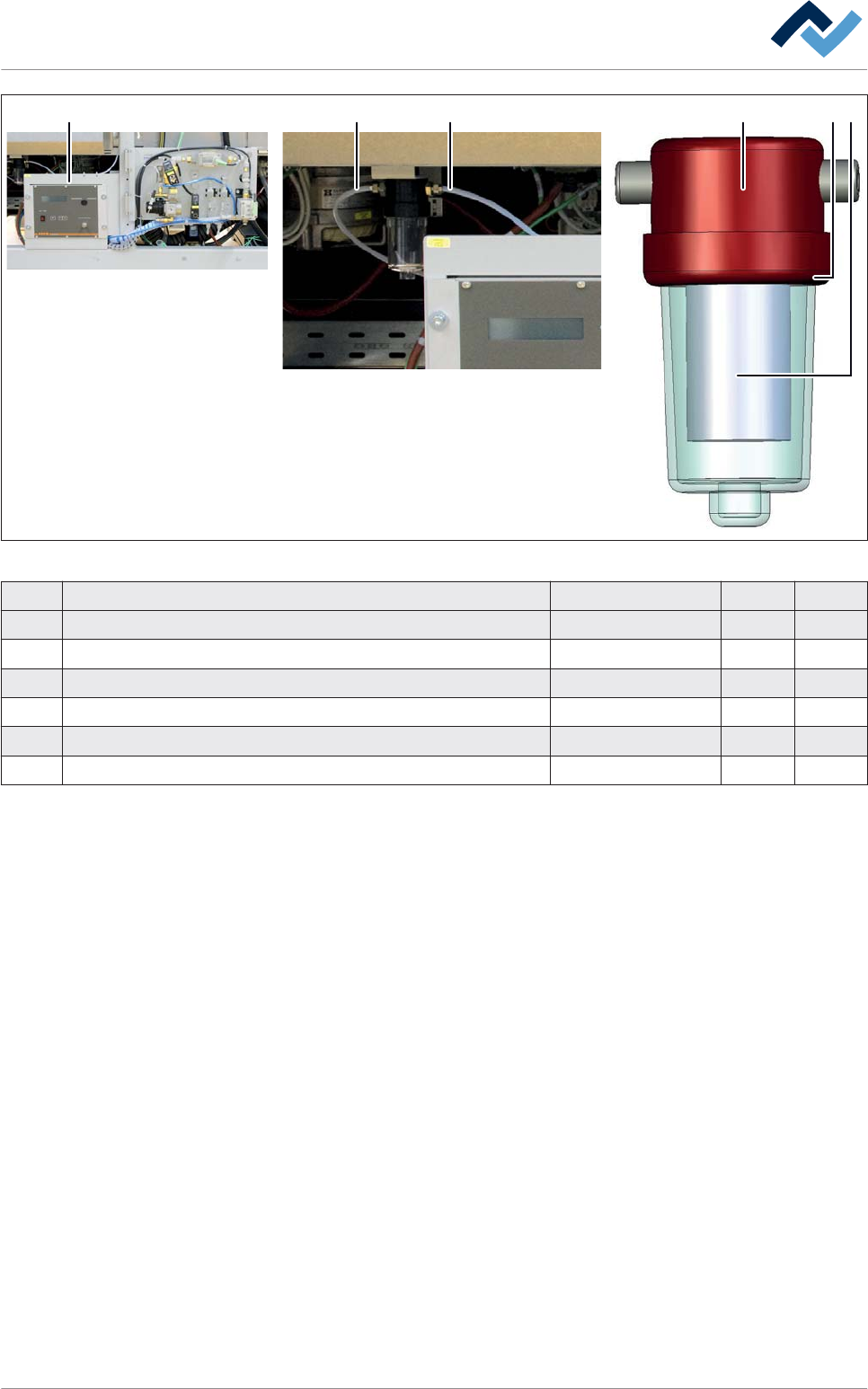

Abb. 224: Restsauerstoffmessgerät
Pos Benennung Artikelnummer A B
1 Restsauerstoffmessgerät AMS 3220 6EREG027 x
1 Restsauerstoffmessgerät AMS 5000 169843 x
2 Schlauch Ø 5 mm x 1 mm, weiß, Meterware 44291 x
3 Filterpatrone (Aktivkohle) 6FIL-HL-ZT01 x
4 O-Ring 6FIL-HL-ZT02 x
5 Gasfilter 6FIL-HL-01 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 493 / 0
Transportsystem
Antrieb Transportsystem
Hinweis: Es sind zwei Motortypen verfügbar!
A A A A 1 2
Abb. 225: Antriebsmotoren für Transportsystem
Pos Benennung Artikelnummer A B
A Getriebemotor für Transportantrieb - - -
1 Getriebemotor Typ 1 mit separater Elektronik 148300 x
2 Getriebemotor Typ 2 mit angebauter Elektronik 6MO-004 x
9.14
9.14.1
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 494 / 0
