11 3 2 1 Abb. 230: Breitenverstellung Pos Benennung Artikelnummer A B 1 Rillenkugellager Innendurchmesser 25 mm 6LA60052RS x 2 Rillenkugellager, Innendurchmesser 30 mm 154118 x 3 Flansch-Kugelbüchse 24161 x Ersatz- und V…
Transportketten, Umlenkrollen, Lager
1
2
1 10
4/5/6 7/8/9
32

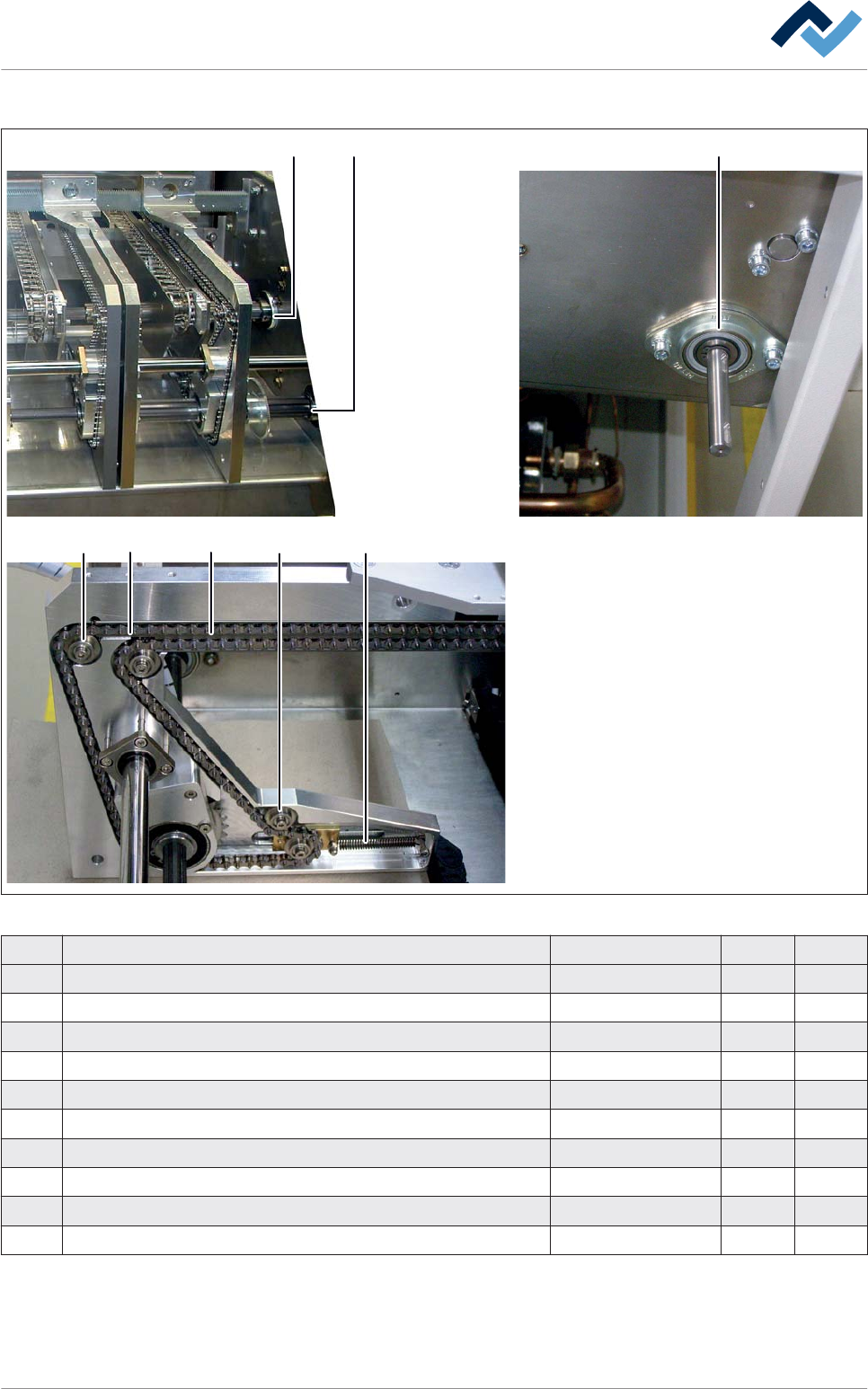

Abb. 229: Transportketten
Pos Benennung Artikelnummer A B
1 Umlenkrolle Ø 21 mm 107607 x
2 Flanschlager Ø 25 mm 154093 x
3 Flanschlager Ø 12 mm 6LAP12RM x
4 Transportkette, 3 mm Bolzen, Meterware 137908 x
5 Transportkette, 4 mm Bolzen, Meterware 162880 x
6 Transportkette, 5 mm Bolzen, Meterware 152419 x
7 Kettenschloss 3 mm 137909 x
8 Kettenschloss 4 mm 199337 x
9 Kettenschloss 5 mm 152420 x
10 Feder 6FEDZ-094I x
9.14.3
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 498 / 0
1132 1
Abb. 230: Breitenverstellung
Pos Benennung Artikelnummer A B
1 Rillenkugellager Innendurchmesser 25 mm 6LA60052RS x
2 Rillenkugellager, Innendurchmesser 30 mm 154118 x
3 Flansch-Kugelbüchse 24161 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 499 / 0
4-fach Transport mit 4 regelbaren Geschwindigkeiten
12
Abb. 231: 4-fach Transport
Pos Benennung Artikelnummer A B
1 Nadelhülse 154116 x
2 Sprengring 154125 x
9.14.4
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 500 / 0
