Ketten, Umlenkrollen, Lager 1 5 1 1 1 1 1 34 2 6 Abb. 235: Umlenkrollen Pos Benennung Artikelnummer A B 1 Umlenkrolle Ø 40 mm 108249 x 2 Umlenkrolle Ø 21 mm 107607 x 3 Hochleistungs-Hubmagnet 108685 x 4 Feder 6FED099D x …

1 2 3/4

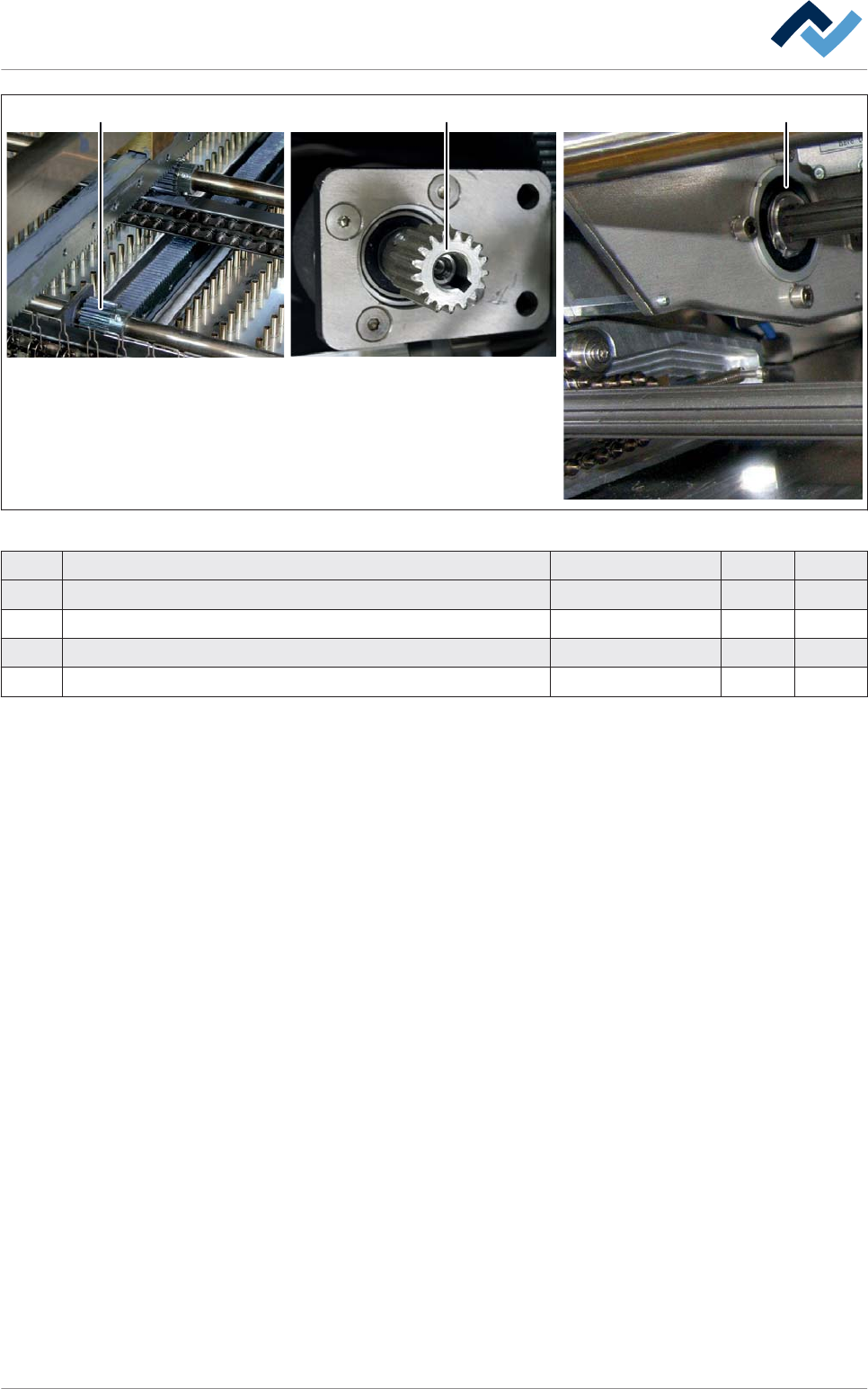

Abb. 234: Stirnräder, Lager

Pos Benennung Artikelnummer A B

1 Stirnrad 17337 x

2 Stirnrad 20490 x

3 Rillenkugellager Innendurchmesser 25 mm 6LA60052RS x

4 Rillenkugellager, Innendurchmesser 30 mm 154118 x

Ersatz- und Verschleißteile | 9

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 503 / 0

Ketten, Umlenkrollen, Lager

1 51 1 1 1 134 2 6

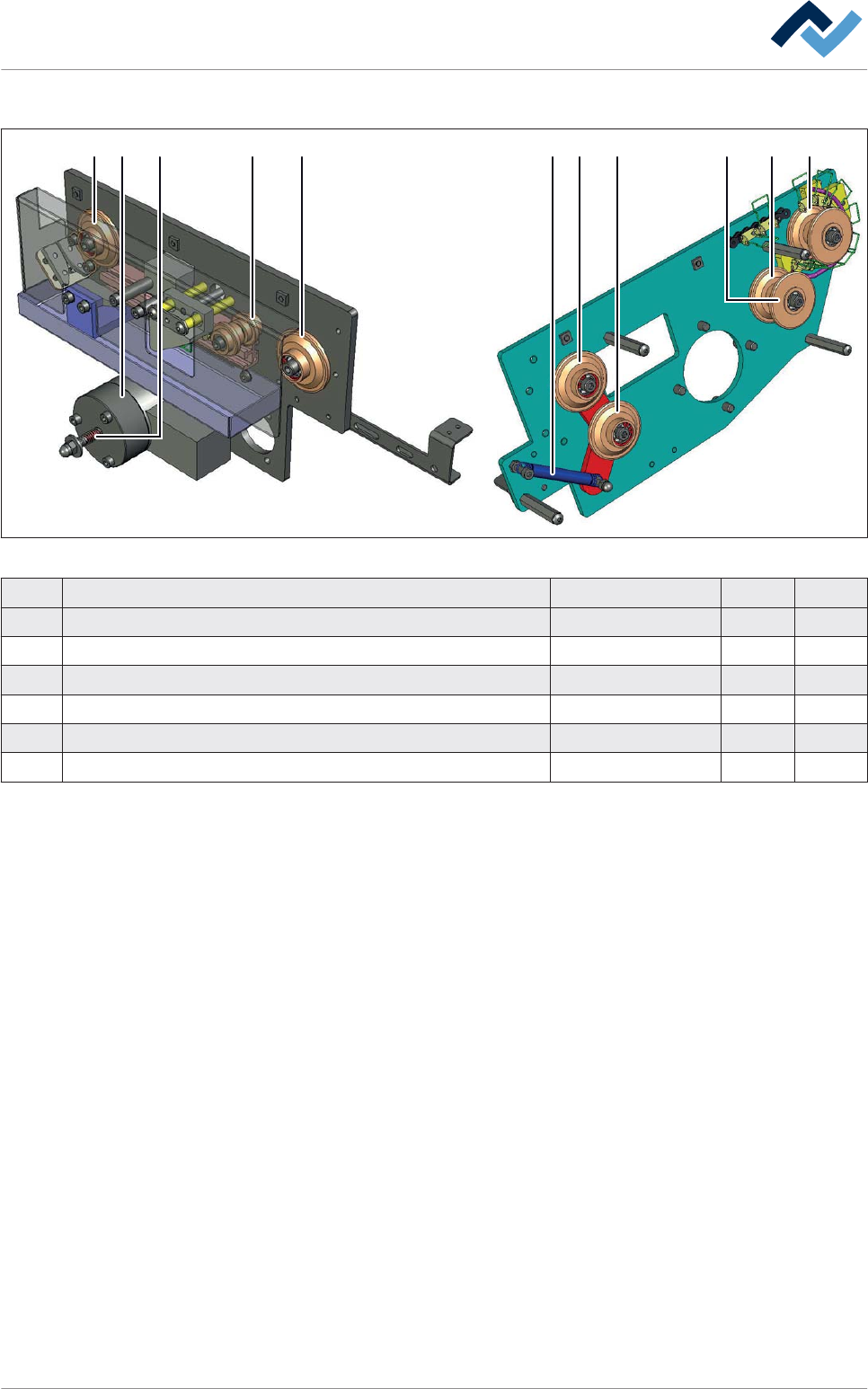

Abb. 235: Umlenkrollen

Pos Benennung Artikelnummer A B

1 Umlenkrolle Ø 40 mm 108249 x

2 Umlenkrolle Ø 21 mm 107607 x

3 Hochleistungs-Hubmagnet 108685 x

4 Feder 6FED099D x

5 Feder 134005 x

6 Umlenkrolle Ø 47,7 mm mit 2 Lagern, komplett 255605 x

9.15.2

Ersatz- und Verschleißteile | 9

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 504 / 0

6 2 10

Abb. 236: Kette, halb bestückt, Standard

7 1 10

Abb. 237: Kette voll bestückt, Standard

8 3 10

Abb. 238: Kette halb bestückt, bei Mittenunterstützung mit PARK Option

9 4 10

Abb. 239: Kette voll bestückt, bei Mittenunterstützung mit PARK Option

Ersatz- und Verschleißteile | 9

Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 505 / 0
