Temperaturmanagement (Zonentrennung) 1 1 1 3 3 3 5 6 7 7 4 2 2 B Abb. 241: Wärmetauscher, Stickstoff-Montageplatte von hinten Pos Benennung Artikelnummer A B 1 Wärmetauscher Warmwasser 162293 x 2 Dichtung, Meterware 5636…
Automatische Kettenschmierung
113 3 3 46 5

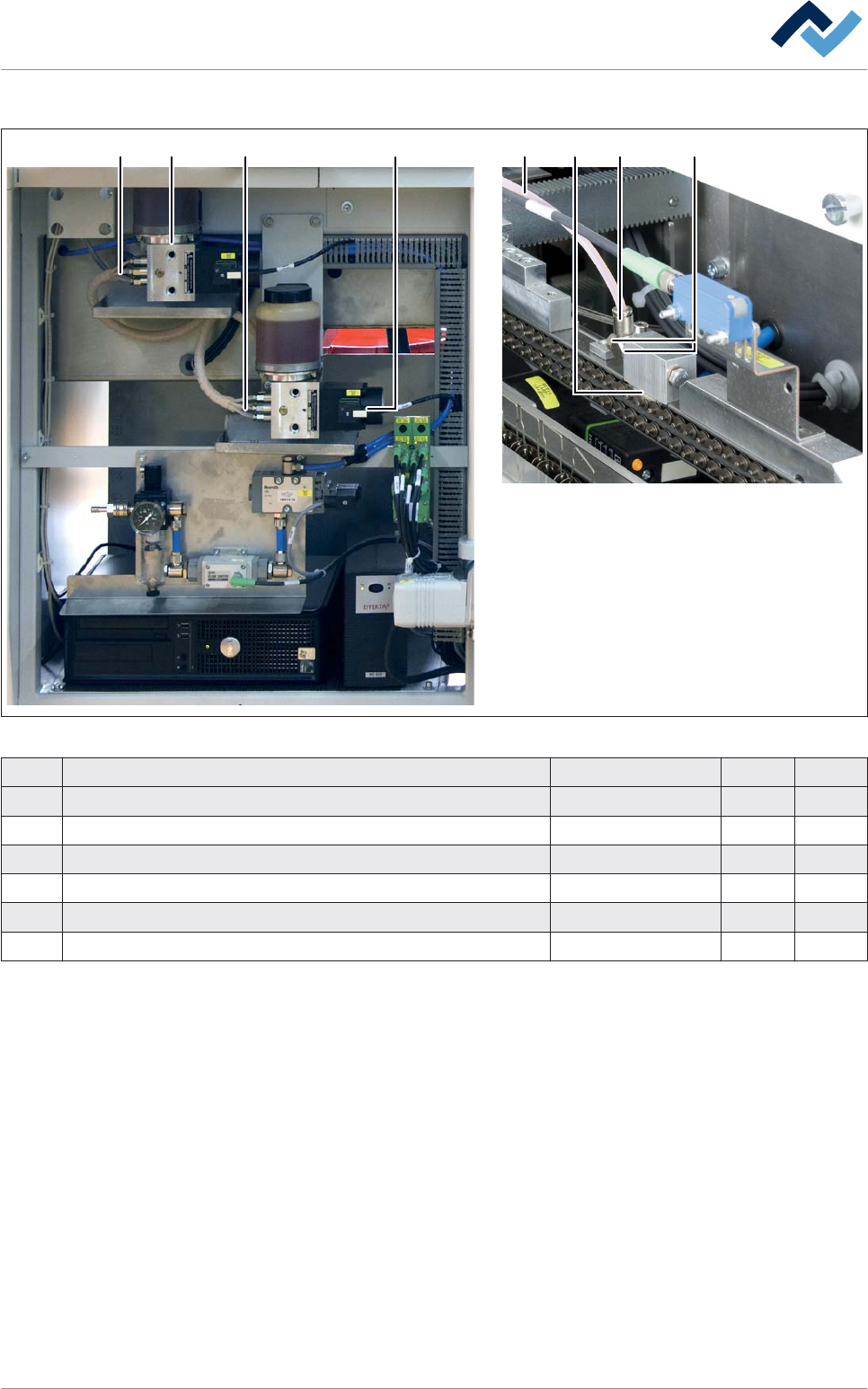

Abb. 240: Automatische Kettenschmierung
Pos Benennung Artikelnummer A B
1 Ölpumpe, 6 Auslässe 74626 x
2 Ölpumpe, 3 Auslässe, (ohne Abbildung) 74625 x
3 Schlauch, PTFE, Meterware 6SPTFE04.0X0.8 x
4 Winkel-Schwenkverschraubung 6BO375 x
5 Dichtring, Kupfer 153612 x
6 Ölverteilervlies für Kette 108962
9.16
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 507 / 0
Temperaturmanagement (Zonentrennung)
1 1 1
333
5 6 7 74
2
2
B

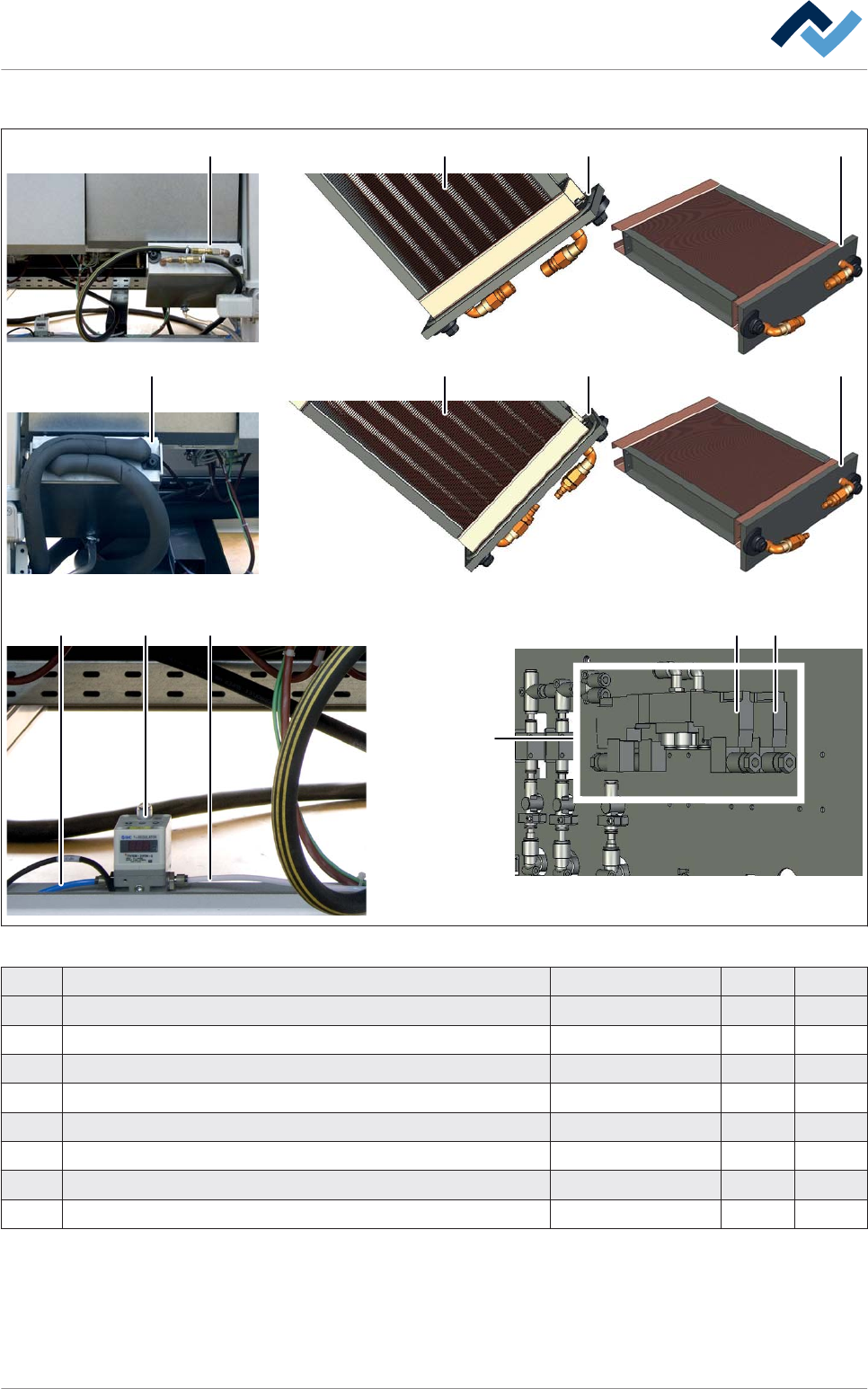

Abb. 241: Wärmetauscher, Stickstoff-Montageplatte von hinten
Pos Benennung Artikelnummer A B
1 Wärmetauscher Warmwasser 162293 x
2 Dichtung, Meterware 56366 x
3 Wärmetauscher Kaltwasser 155623 x
4 Proportionalventil (Stellglied) 158156 x
5 Schlauch Ø 6 mm x 1 mm für N2 Flutung, Meterware 6B0230 x
6 x
B Ansicht Stickstoff-Montageplatte von hinten - - -
7 5/3 Wege Ventil (Nur bei Option [Wartung On the fly]) 126671 x
9.17
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 508 / 0
Ersa Process Control (EPC)
A
32
4
3
1
5 56
A

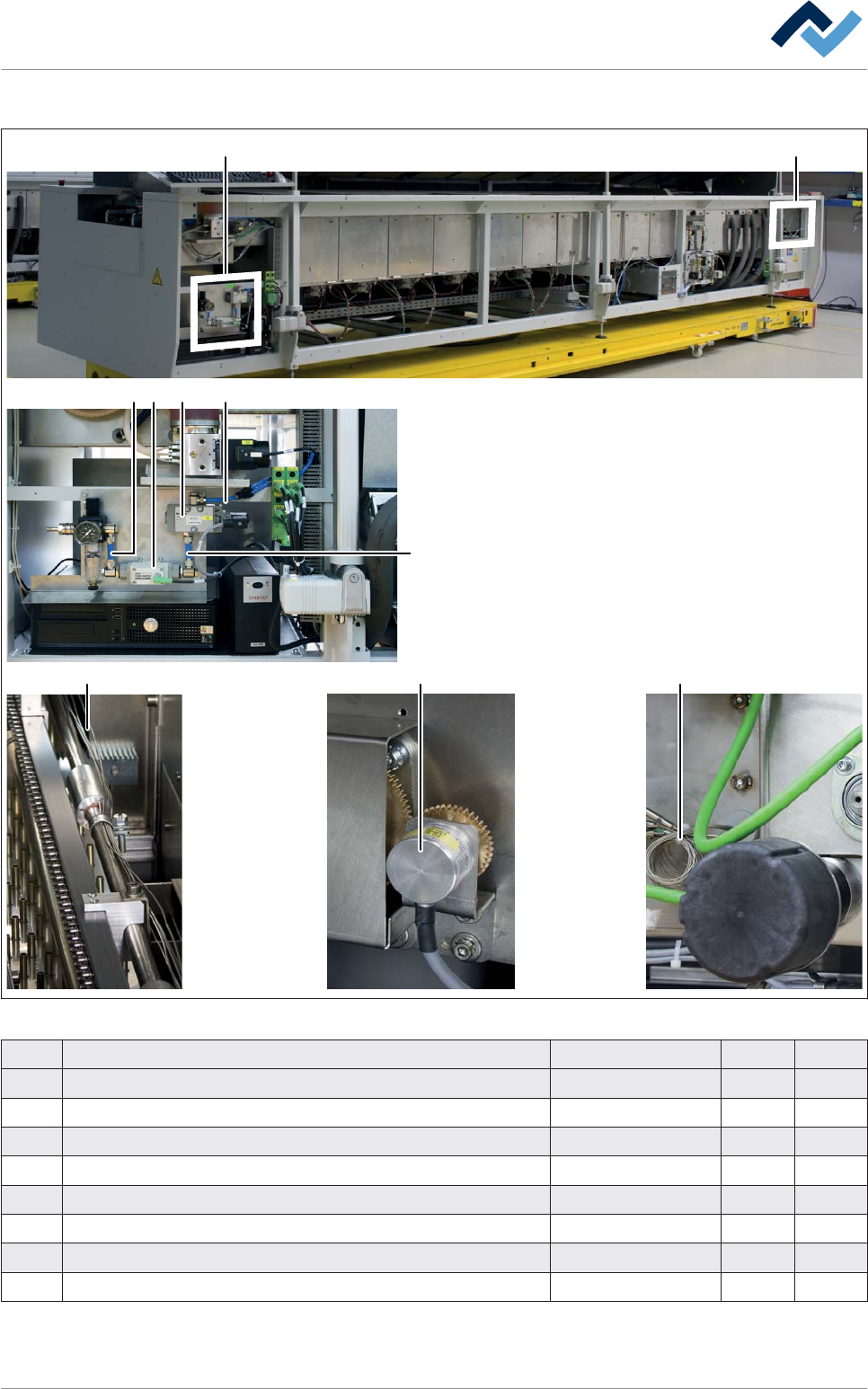

Abb. 242: EPC
Pos Benennung Artikelnummer A B
A EPC -
1 3/2 Wege Ventil 6BO227 x
2 Durchfluss-Schalter 134836 x
3 Schlauch Ø 12 mm x 1,5 mm, blau, Meterware 6BO351 x
4 Schlauch Ø 8 mm x 1 mm, blau Meterware 6BO241 x
5 Thermoelement 1x NiCr-Ni, 2 m Fühlerlänge 53334 x
5 Thermoelement 1x NiCr-Ni, 3 m Fühlerlänge 122824 x
6 Drehgeber 117997 x
9.18
Ersatz- und Verschleißteile | 9
