Betriebsanleitung_HF3_14_de - 第513页
1 2 3 4 2 5 7 8 8 9 7 10 2 2 6 11 Abb. 246: Verschlauchung Pos Benennung Artikelnummer A B 1 Schlauchtülle mit Innengewinde 120558 x 2 Dichtring, Kupfer 153648 x 3 Kupplung männlich, Kaltwasser 6VSNIP-3/8 x 4 Kupplung we…
Verschlauchung der Wasserkreisläufe
1 222 23

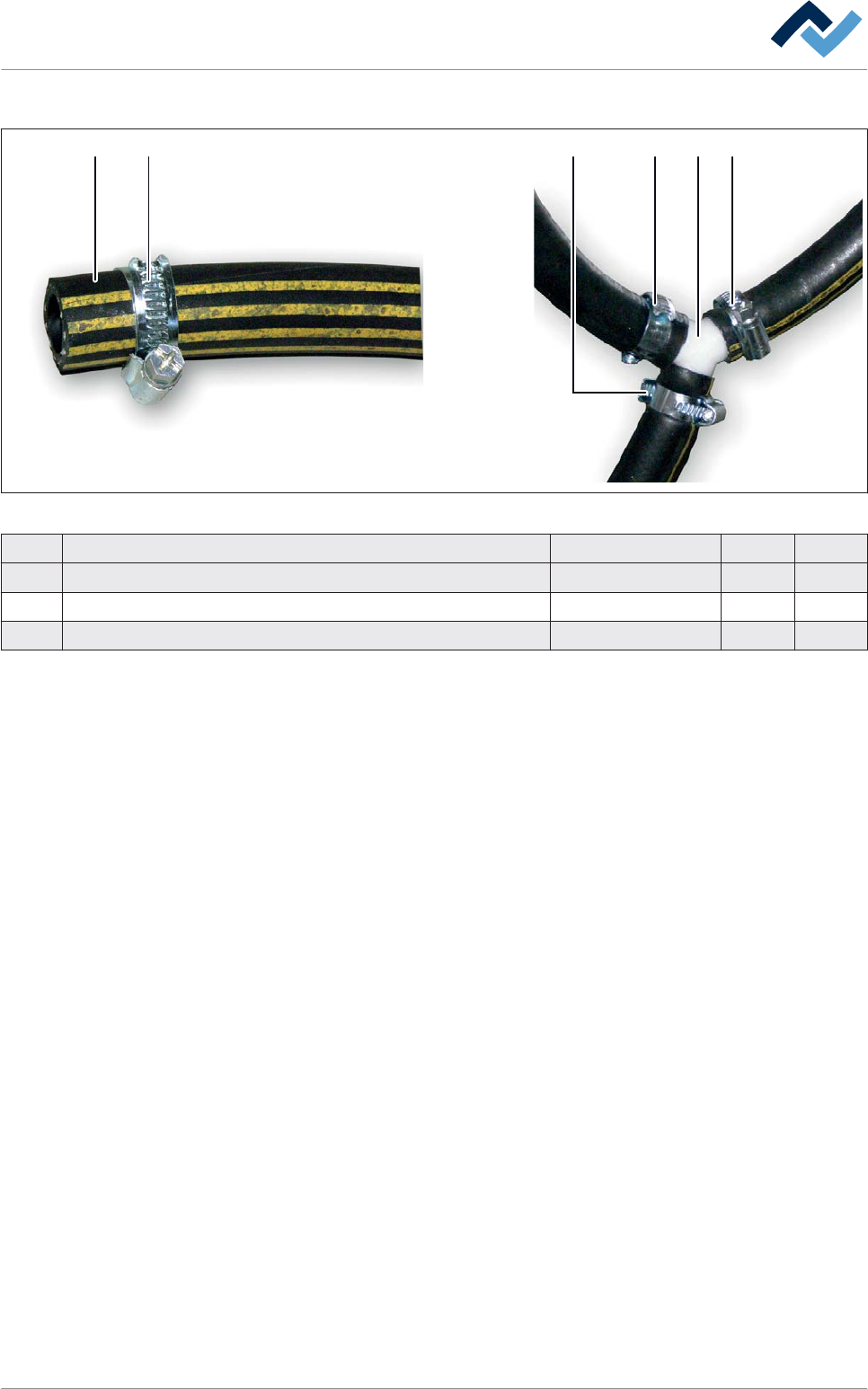

Abb. 245: Verschlauchung
Pos Benennung Artikelnummer A B
1 Wasserschlauch, Meterware 6SCHTHE-NW13 x
2 Schlauchklemme 16...25 mm 6SK16-025 x
3 Y-Stück 79871 x
9.20
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 512 / 0
1 2 3 4 2 5
7 8 89 7
10
22 6
11
Abb. 246: Verschlauchung
Pos Benennung Artikelnummer A B
1 Schlauchtülle mit Innengewinde 120558 x
2 Dichtring, Kupfer 153648 x
3 Kupplung männlich, Kaltwasser 6VSNIP-3/8 x
4 Kupplung weiblich, Kaltwasser 6KPVS-3/8 x
5 Schlauchtülle mit Aussengewinde 6BO213 x
6 Gewindemuffe G3/8 120557 x
7 Schlauchtülle mit konischem Aussengewinde 161312 x
8 Kupplung männlich, Warmwasser, leckarm 161363 x
9 Kupplung weiblich, Warmwasser, leckarm 161361 x
10 Isolierschaumrohr, Meterware 175128 x
11 Isolierband, Meterware 175129 x
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 513 / 0

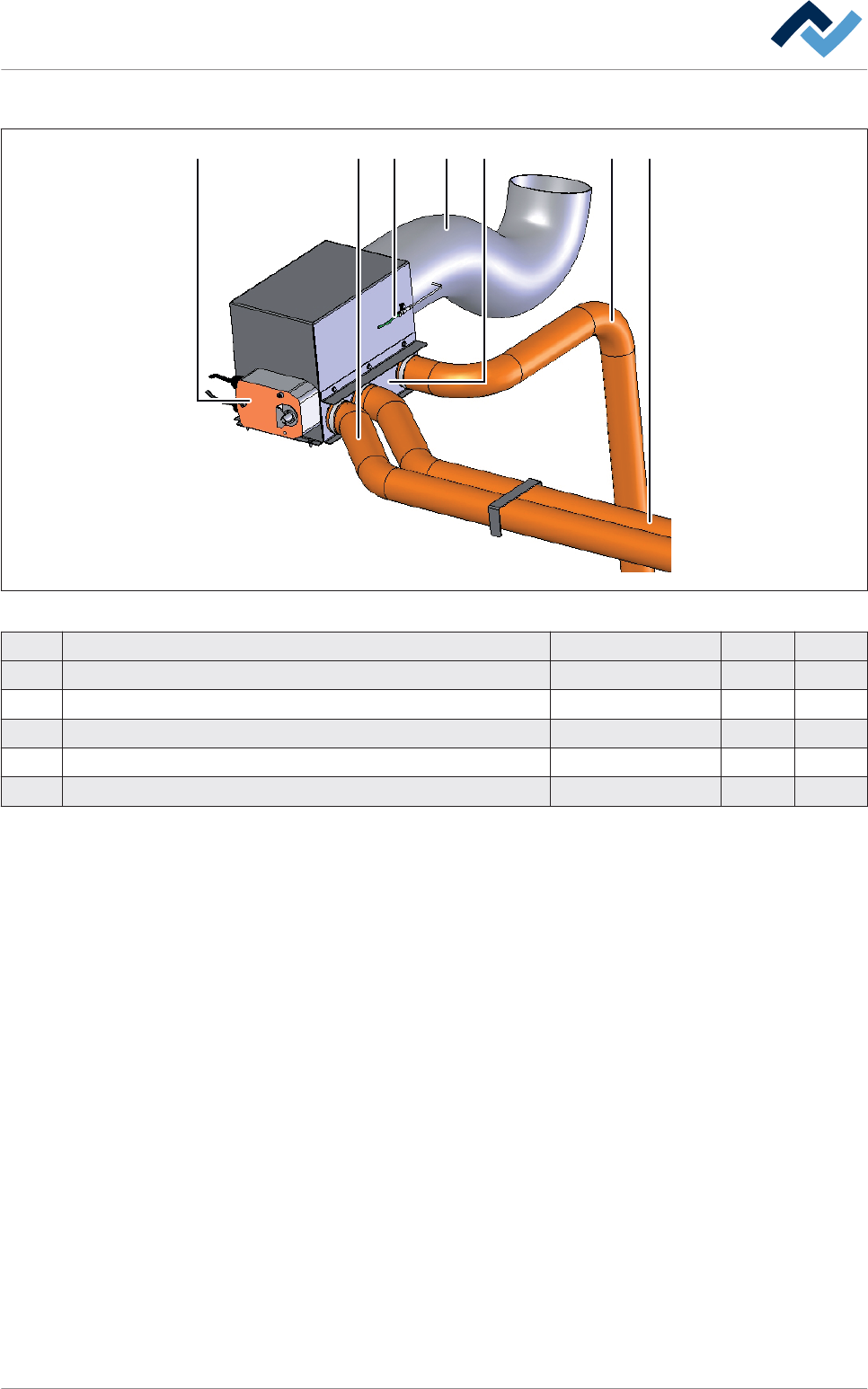

Schnelles Abkühlen der Lötzonen
13 2 5444
Abb. 247: Schnelles Abkühlen
Pos Benennung Artikelnummer A B
1 Thermoelement 6IN774_6 x
2 Schlauch D-152, Meterware 121175 x
3 Antrieb 6KLS-MO-LF24-S x
4 Schlauch D-60, Meterware 166556 x
5 Dichtung, innen 181505 x
9.21
Ersatz- und Verschleißteile | 9
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 514 / 0
