Aggregate prüfen Das Transportsystem überprüfen ü Folgende Arbeiten müssen durchgeführt werden: 1. Das gesamte Transportsystem auf Parallelität prüfen und gegebenenfalls justie- ren. 2. Die Funktion der Antriebe prüfen. …

100%1 / 617
Die Funktion der Meldeleuchte testen
ü Den Einstellungsdialog [Meldungen] öffnen:
1. Im Dialog [Meldungen] in der unteren Symbolleiste die Schaltfläche
anklicken.
ð Der Einstellungsdialog [Meldungen] wird geöffnet:
Meldungen
Einstellungen
Übergeordnet
Max. Zeit Hupe an
Akustischer Alarm bei neuem Alarm
Meldetexte suchen
Deutsch
Meldeort 1
Meldeort 2
Meldeort 3
Meldetext
Akustischer Alarm bei Haubenbewegung
Einrichten

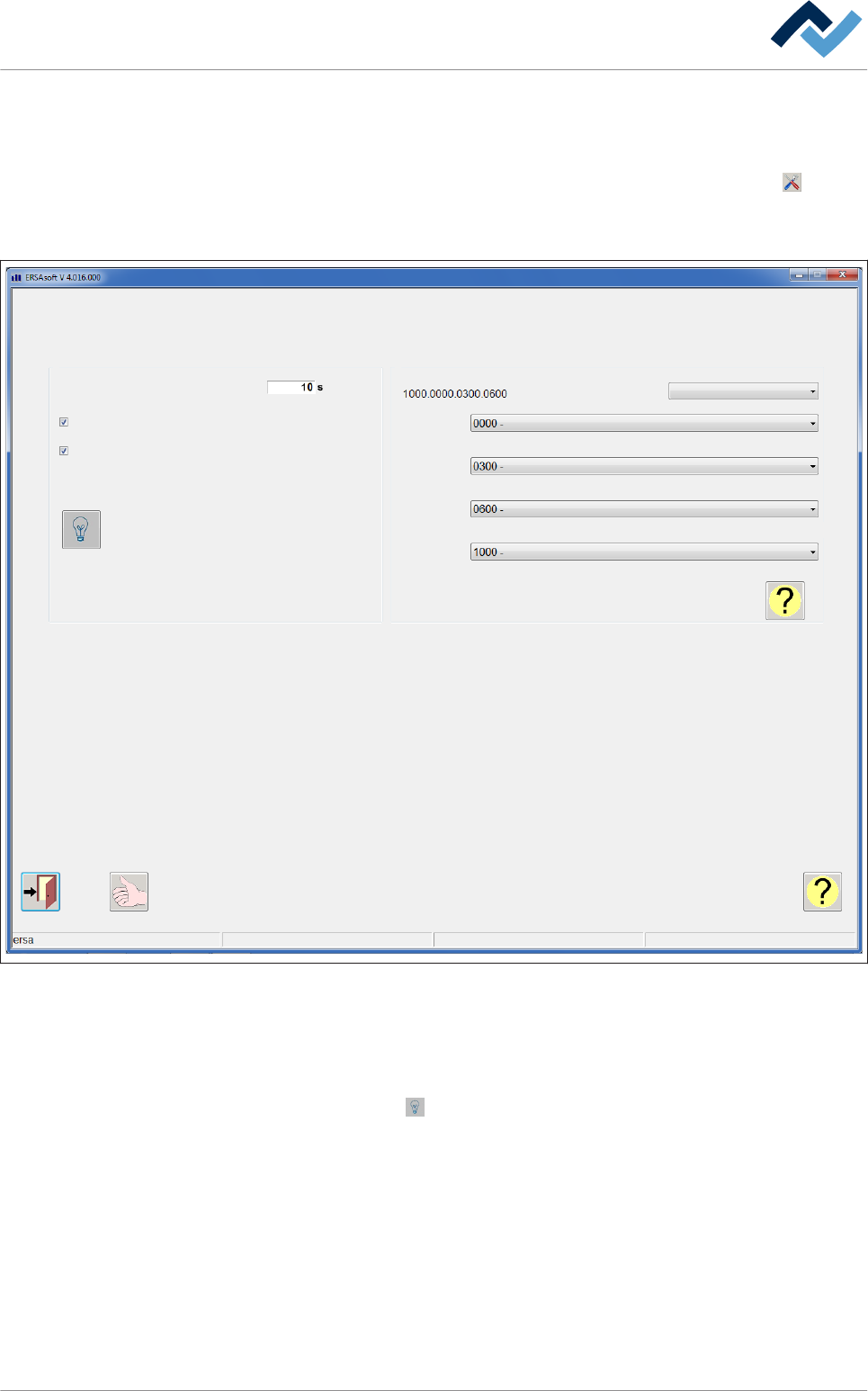

Abb. 17: Der Einstellungsdialog [Meldungen]
Lampentest
ü Die Lampen und die Hupe der Meldeleuchte testen:
1. Die Schaltfläche anklicken.
ð Alle Lampen der Meldeleuchte müssen leuchten. Die Hupe muss ertönen.
5.4.8
Inbetriebnahme | 5
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 84 / 0
Aggregate prüfen
Das Transportsystem überprüfen
ü Folgende Arbeiten müssen durchgeführt werden:
1. Das gesamte Transportsystem auf Parallelität prüfen und gegebenenfalls justie-
ren.
2. Die Funktion der Antriebe prüfen. Hierzu im Basisdialog die Schaltfläche
anklicken, um alle Transporte gemeinsam zu starten. Bei laufenden Transpor-
ten wird die Schaltfläche gelb dargestellt.
ð Hiermit ist der Vorgang abgeschlossen.
Breitenverstellung prüfen
ü Den Eingabedialog [Breitenverstellung] öffnen:
1. In der unteren Symbolleiste des Basisdialoges die Schaltfläche anklicken.
ð Der Eingabedialog [Breitenverstellung] wird geöffnet:
Breitenverstellung
Einrichten
Eingabedialog
Breitenverstellung Tr. 4
Breitenverstellung Tr. 3
Breitenverstellung Tr. 2
Breitenverstellung Tr. 1
Mittenunterstützung Tr. 4
Mittenunterstützung Tr. 3
Mittenunterstützung Tr. 2
Mittenunterstützung Tr. 1
Sollwert
Istwert
Gesperrt
mm
mm
Sollwert
Istwert
Gesperrt
mm
mm
Sollwert
Istwert
Gesperrt
mm
mm
Sollwert
Istwert
Gesperrt
mm
mm
Sollwert
Istwert
Gesperrt
mm
mm
Sollwert
Istwert
Gesperrt
mm
mm
Sollwert
Istwert
Gesperrt
mm
mm
Sollwert
Istwert
Gesperrt
mm
mm

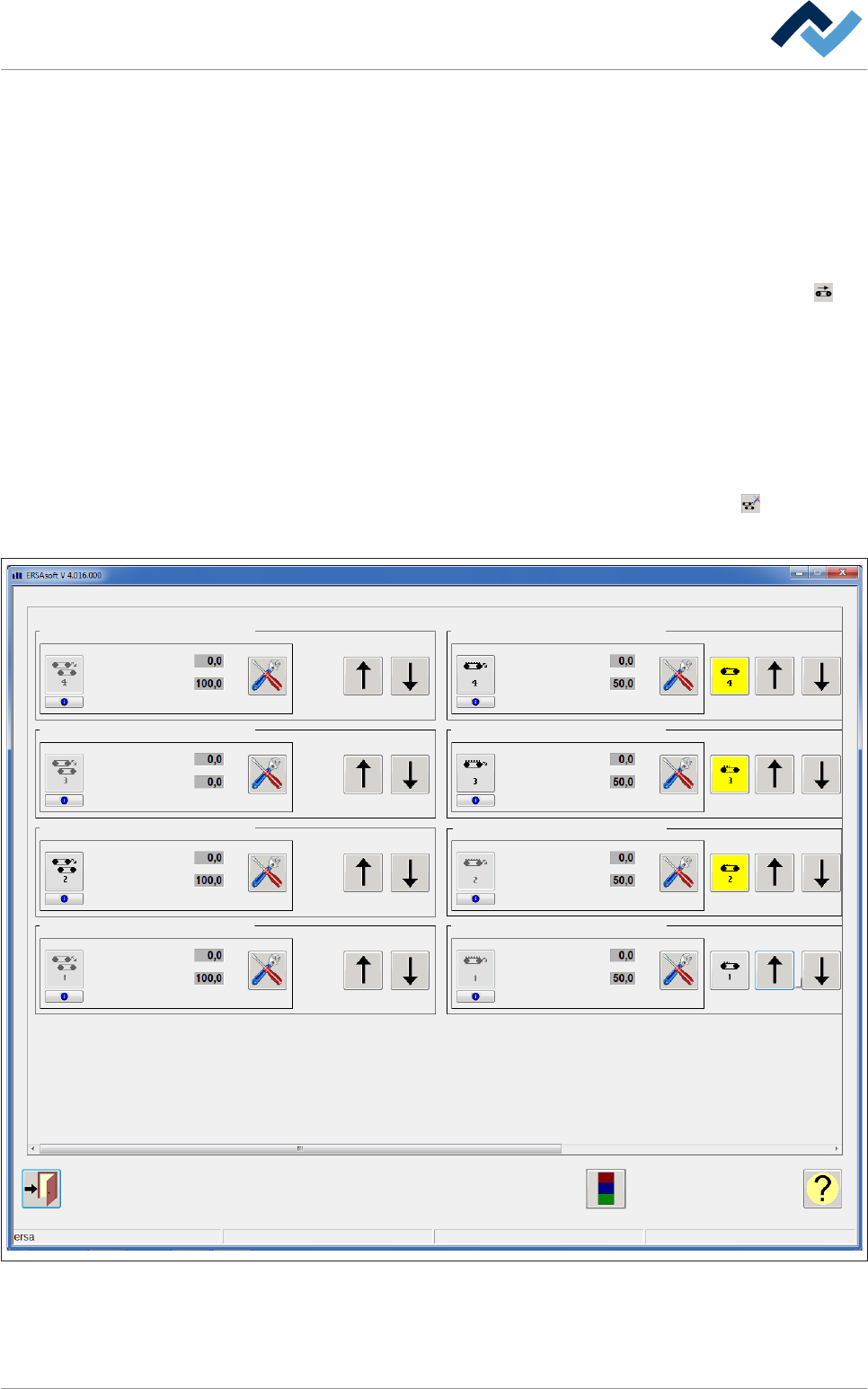

Abb. 18: Der Eingabedialog [Breitenverstellung]. Je nach Ausrüstung der Maschine können bis zu vier Transportspuren vorhanden
sein.
ü Die Transportbreite manuell auf einen definierten Sollwert einstellen:
5.4.9
5.4.9.1
5.4.9.2
Inbetriebnahme | 5
Ersa GmbH Betriebsanleitung_HF3_14_de | 28.10.2014 85 / 0
1. Das Eingabefeld [Sollwert] anklicken und einen Wert in [mm] eingeben.
ð Auf diesen Wert wird die Transportbreite eingestellt.
2. Die Schaltfläche anklicken. Die Nummer der Transportspur wird innerhalb
der Schaltfläche angezeigt.
ð Die Transportbreite wird nun verstellt. Im Anzeigefeld [Istwert] können Sie die
momentane Transportbreite in [mm] ablesen. Die Schaltfläche kann in mehre-
ren Farben angezeigt werden. Jeder Farbe liegt eine definierte Funktion zu
Grunde. Folgende Farben sind möglich:
▪ Grau: Die Breitenverstellung ist ausgeschaltet.
▪ Grün: Die Breitenverstellung läuft
▪ Rot: Eine Störung liegt vor.
ü Prüfen der Breitenverstellung:
1. Den Abstand der Transportholme zueinander messen und das Messergebnis
mit dem [Istwert] vergleichen.
ð Falls die Werte voneinander abweichen:
2. Das Transportsystem justieren und den Vorgang wiederholen.
ð Stimmen [Sollwert] und [Istwert] überein, ist der Vorgang abgeschlossen.
Referenzieren Sie nun die Breitenverstellung. Beachten Sie hierzu die Anwendungs-
beispiele im nächsten Abschnitt.
