- - 25. PWBCONVEYOR COMPONENTS(5) 1 0 2 2 2 2 3 4 5 6 7 9 8 1 1 1 3 1 2 1 4 1 5 1 7 1 6 1 8 1 9 2 0 2 1 2 3 2 4 2 4 2 5 2 5 2 6 2 7 2 8 2 9 2 9 2 9 2 9 2 9 2 9 3 0 3 1 3 2 3 3 3 3 3 3 3 3 1 1 1 1 3 2 3 2 3 2 3 2 3 …

100%1 / 128
- -

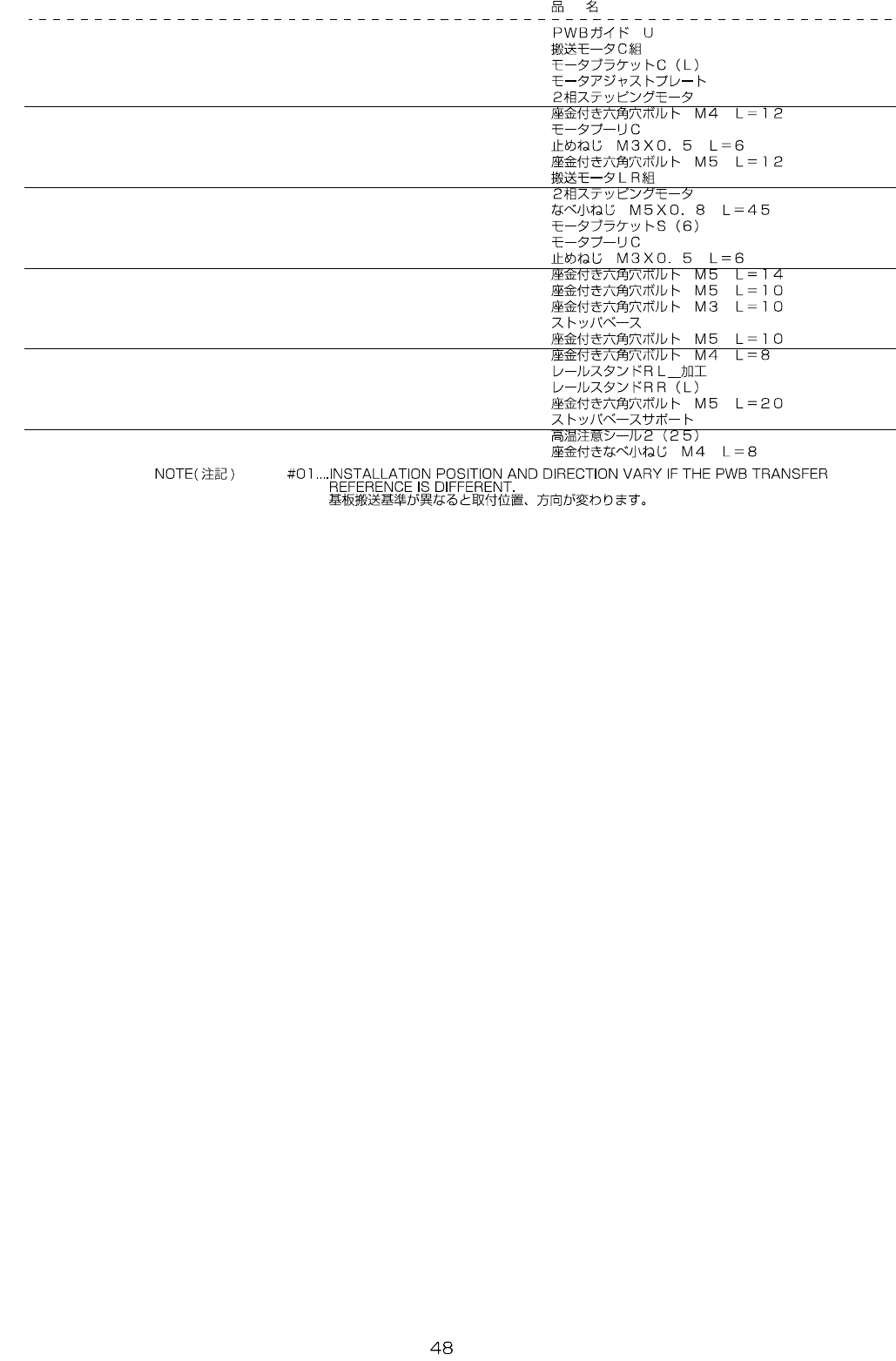

REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-00861 PWBGUIDEU 8
2 401-83561 CONVEYOR_MOTOR_C_ASM 1
3 400-01009 MOTORBRAKETC(L) (2)
4 400-00869 MOTORADJUSTPLATE (2)
5 401-58136 2PHASESTEPPINGMOTOR (2)
6 SL-6041242-TN SCREWM4L=12 (8)
7 400-00870 MOTORPULLEYC (2)
8 SM-8030602-TP SCREWM3X0.5L=6 (4)
9 SL-6051292-TN SCREWM5L=12 (4)
10 401-83562 CONVEYOR_MOTOR_LR_ASM 1
11 401-58136 2PHASESTEPPINGMOTOR (2)
12 SM-4054501-SC SCREWM5X0.8L=45 (8)
13 400-46034 MOTORBRACKETS(6) (2)
14 400-00870 MOTORPULLEYC (2)
15 SM-8030602-TP SCREWM3X0.5L=6 (4)
16 SL-6051492-TN SCREWM5L=14 (2)
17 SL-6051092-TN SCREWM5L=10 (8)
18 SL-6031092-TN SCREWM3L=10 16
19
#01
401-83037 STOPPER_BASE 1
20
#01
SL-6051092-TN SCREWM5L=10 2
21
#01
SL-6040892-TN SCREWM4L=8 2
22 401-83054 RAIL_STAND_RL_PROCESSING 1
23 400-01066 RAILSTANDRR(L) 1
24 SL-6052092-TN SCREWM5L=20 4
25
#01
401-83039 STOPPER_BASE_SUPPORT 1
26 CM-3003000-02 LABEL2(25) 4
27
#01
SL-4040891-SC SCREWM4L=8 2
- -

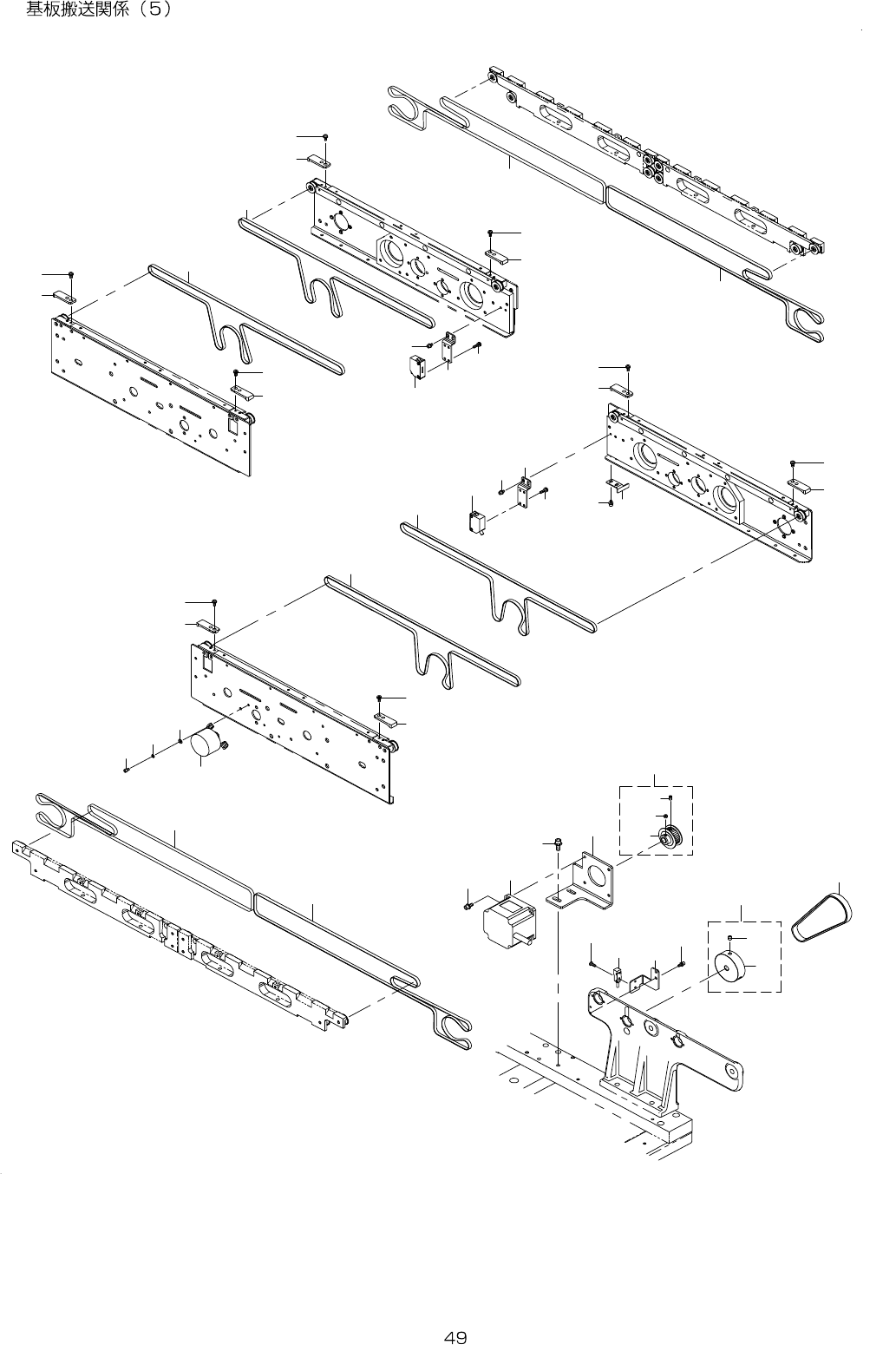

25.PWBCONVEYORCOMPONENTS(5)
1 0
2 2
2
2
3
4
5
6
7
9
8
1 1
1 3
1 2
1 4
1 5
1 7
1 6
1 8
1 9
2 0
2 1
2 3
2 4
2 4
2 5
2 5
2 6
2 7
2 8
2 9
2 9
2 9
2 9
2 9
2 9
3 0
3 1
3 2
3 3
3 3
3 3
3 3
1
1
1
1
3 2
3 2
3 2
3 2
3 2
3 2
3 2
- -

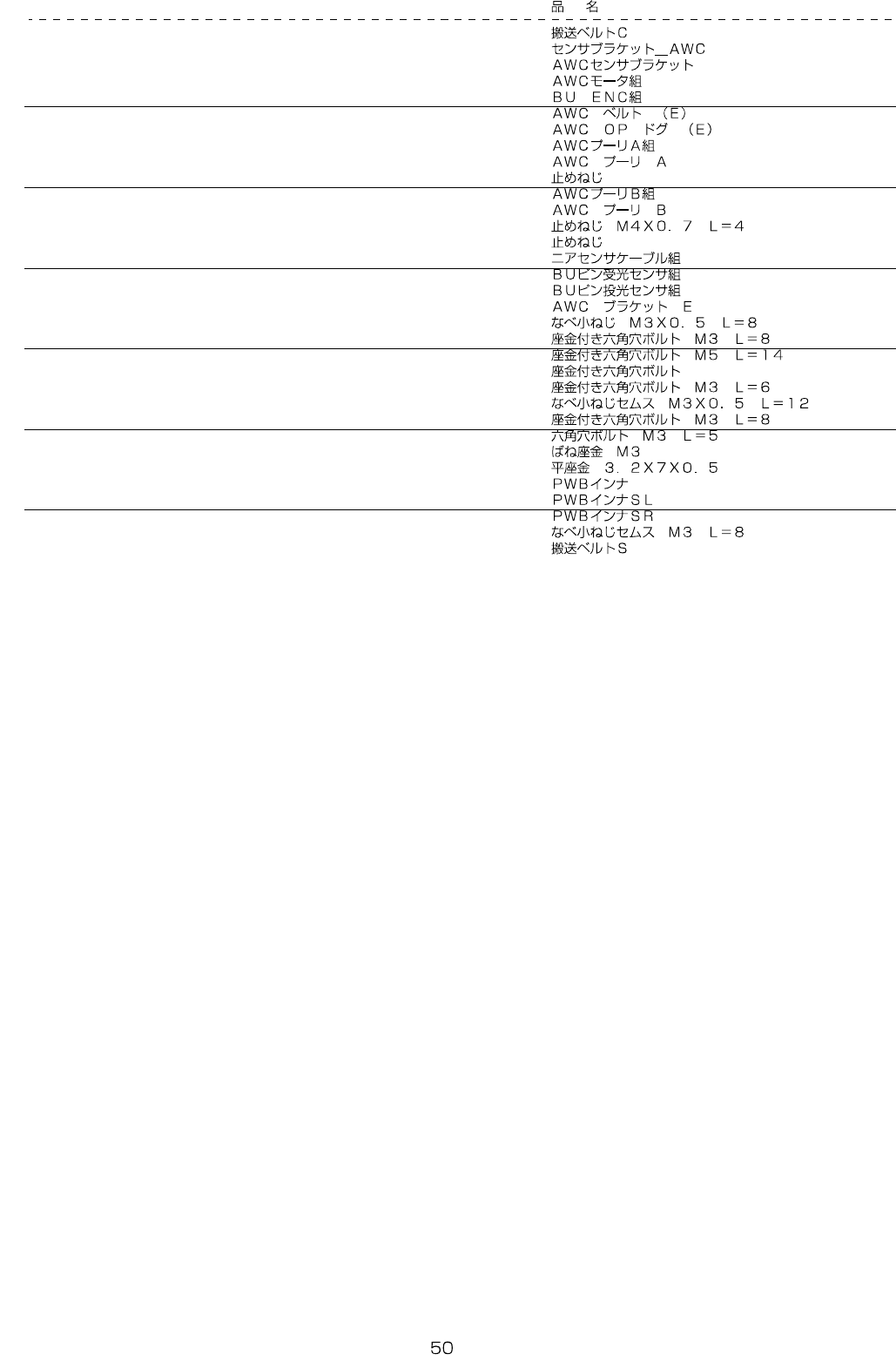

REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-83030 CONVEYOR_BELT_C 4
2 401-83051 SENSOR_BR_AWC 2
3 401-83065 AWC_SENSOR_BR 1
4 401-29040 AWCMOTORASM 1
5 E9433-729-0A0 BUENCASM. 1
6 E2160-725-000 AWCBELT(E) 1
7 E2161-725-000 AWCOPDOG(E) 1
8 400-00768 AWCPULLEYAASM 1
9 E2153-725-000 AWCPULLEYA (1)
10 SM-8040602-TP SCREWM4X0.7L=6 (2)
11 400-00769 AWCPULLEYBASM 1
12 E2154-725-000 AWCPULLEYB (1)
13 SM-8040402-TP SCREWM4X0.7L=4 (2)
14 SM-8040602-TP SCREWM4X0.7L=6 (2)
15 401-29002 NEARSENSORCABLEASM 1
16 401-61237 BUPINRECEIVESENSASM 1
17 401-61236 BUPINEMISSIONSENSASM 1
18 E2163-725-000 AWCBRACKETE 1
19 SM-4030801-SC SCREWM3X0.5L=8 1
20 SL-6030892-TN SCREWM3L=8 2
21 SL-6051492-TN SCREWM5L=14 2
22 SL-6041042-TN BOLT 4
23 SL-6030692-TN SCREWM3L=6 2
24 SL-4031291-SC SCREWM3X12 4
25 SL-6030892-TN SCREWM3L=8 4
26 SM-6030502-TN SCREWM3L=5 2
27 WS-0310002-KN SPRINGWASHERM3 2
28 WP-0320501-SC WASHERM3 2
29 E2046-725-000 PWBINNER 6
30 401-83031 PWB_INNER_SL 1
31 401-83034 PWB_INNER_SR 1
32 SL-4030891-SC SCREWM3X8 16
33 401-83028 CONVEYOR_BELT_S 4
