RS-1-Rev02PDFA - 第88页

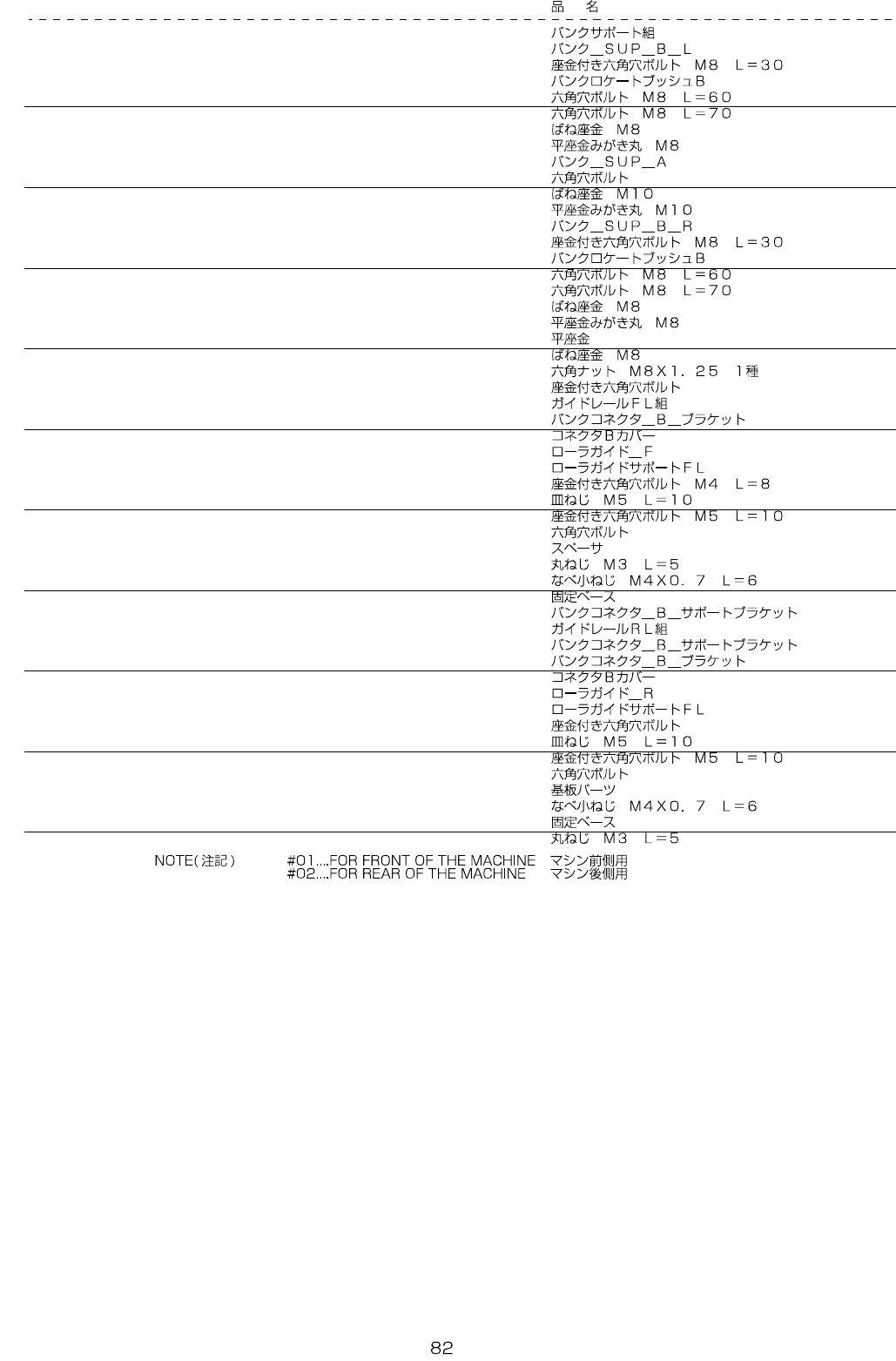

- - 42. FEEDERBANKC OMPONENTS( 5)

100%1 / 128
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-83611 BUNK_SUPPORT_ASM 2
2 401-83147 BANK_SUP_B_L (1)
3 SL-6083092-TN SCREWM8L=30 (4)
4 E2623-721-000 BANKLOCATEBUSHB (1)
5 401-83206 SCREWM8L=60 (1)
6 401-83207 SCREWM8L=70 (1)
7 WS-0820002-KN SPRINGWASHERM8 (2)
8 WP-0841601-SC WASHERM8 (2)
9 401-09098 BANK_SUP_A (1)
10 SM-6104002-TP SCREW (4)
11 WS-1020002-KN SPRINGWASHERM10 (4)
12 WP-1052001-SC WASHER10 (4)
13 401-83149 BANK_SUP_B_R (1)
14 SL-6083092-TN SCREWM8L=30 (4)
15 E2623-721-000 BANKLOCATEBUSHB (1)
16 401-83206 SCREWM8L=60 (1)
17 401-83207 SCREWM8L=70 (1)
18 WS-0820002-KN SPRINGWASHERM8 (2)
19 WP-0841601-SC WASHERM8 (2)
20 WP-0852086-SC WASHERM8 8
21 WS-0820002-KN SPRINGWASHERM8 8
22 NM-6080001-SC NUTM8X1.25TYPE1 8
23 SL-6082092-TN BOLT 4
24
#01
401-83612 GUIDE_RAIL_FL_ASM 1
25 401-83192 BANK_CONNECTOR_B_BR (1)
26 401-83209 CONNECTOR_B_COVER (1)
27
#01
401-83193 ROLLER_GUIDE_F (1)
28 400-93852 ROLLER_GUIDE_SUPPORT_FL (1)
29 SL-6040892-TN SCREWM4L=8 (2)
30 SM-1051052-TN PLATESCREWM5L=10 (10)
31 SL-6051092-TN SCREWM5L=10 (2)
32 SM-6030802-TN SCREW (2)
33 HX-0035400-0A SPACER (2)
34 SM-3030552-TN SCREWM3L=5 (2)
35 SM-4040601-SC SCREWM4X0.7L=6 (2)
36 HX-0029400-00 FIXEDBASE (2)
37 401-83191 BANK_CONNECTOR_B_SUPPORT_BR (1)
38
#02
401-83613 GUIDE_RAIL_RL_ASM 1
39 401-83191 BANK_CONNECTOR_B_SUPPORT_BR (1)
40 401-83192 BANK_CONNECTOR_B_BR (1)
41 401-83209 CONNECTOR_B_COVER (1)
42
#02
401-83205 ROLLER_GUIDE_R (1)
43 400-93852 ROLLER_GUIDE_SUPPORT_FL (1)
44 SL-6040892-TN BOLT (2)
45 SM-1051052-TN PLATESCREWM5L=10 (10)
46 SL-6051092-TN SCREWM5L=10 (2)
47 SM-6030802-TN SCREW (2)
48 HX-0035400-0A BOARDPARTS (2)
49 SM-4040601-SC SCREWM4X0.7L=6 (2)
50 HX-0029400-00 FIXEDBASE (2)
51 SM-3030552-TN SCREWM3L=5 (2)
- -

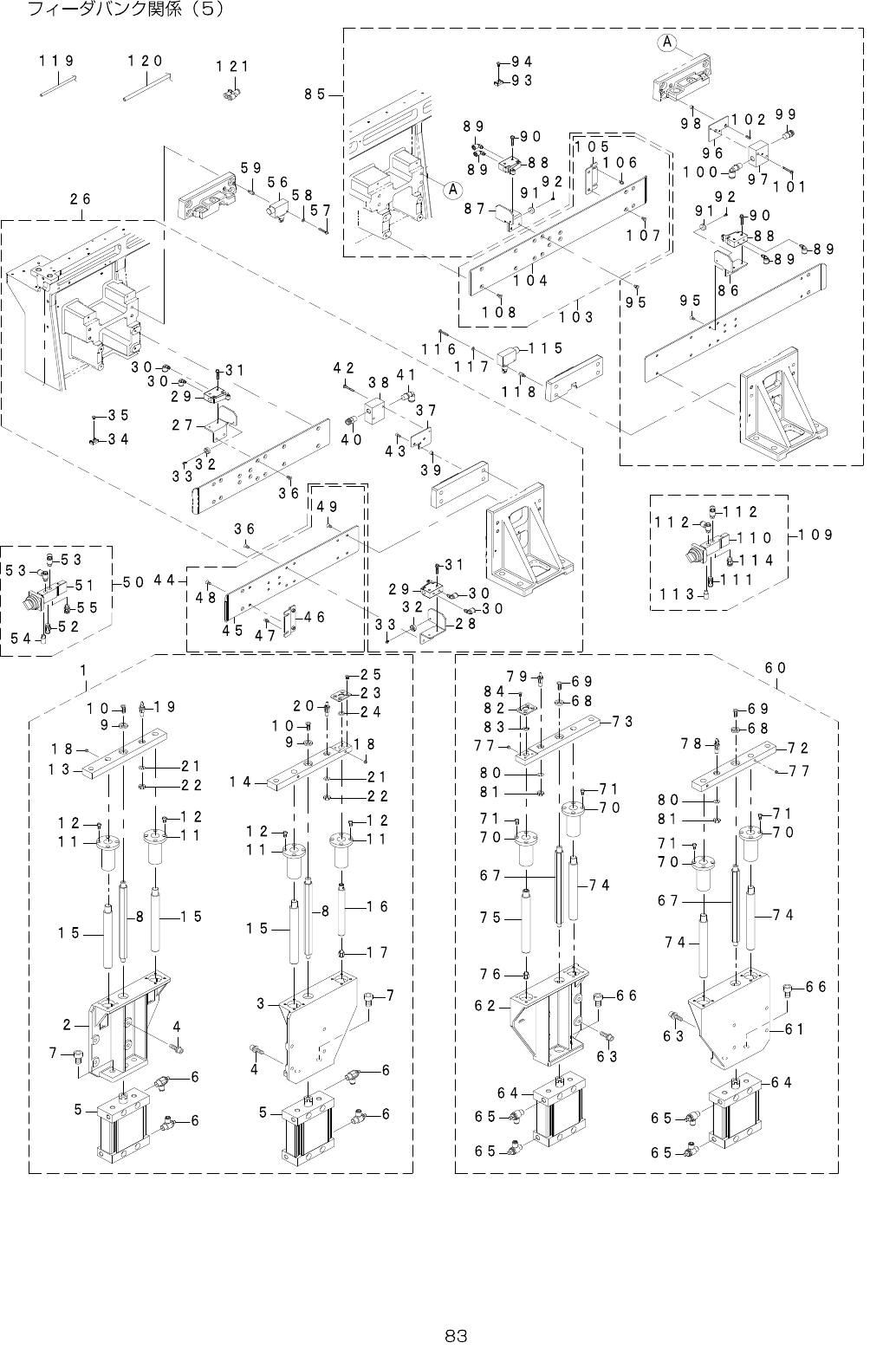

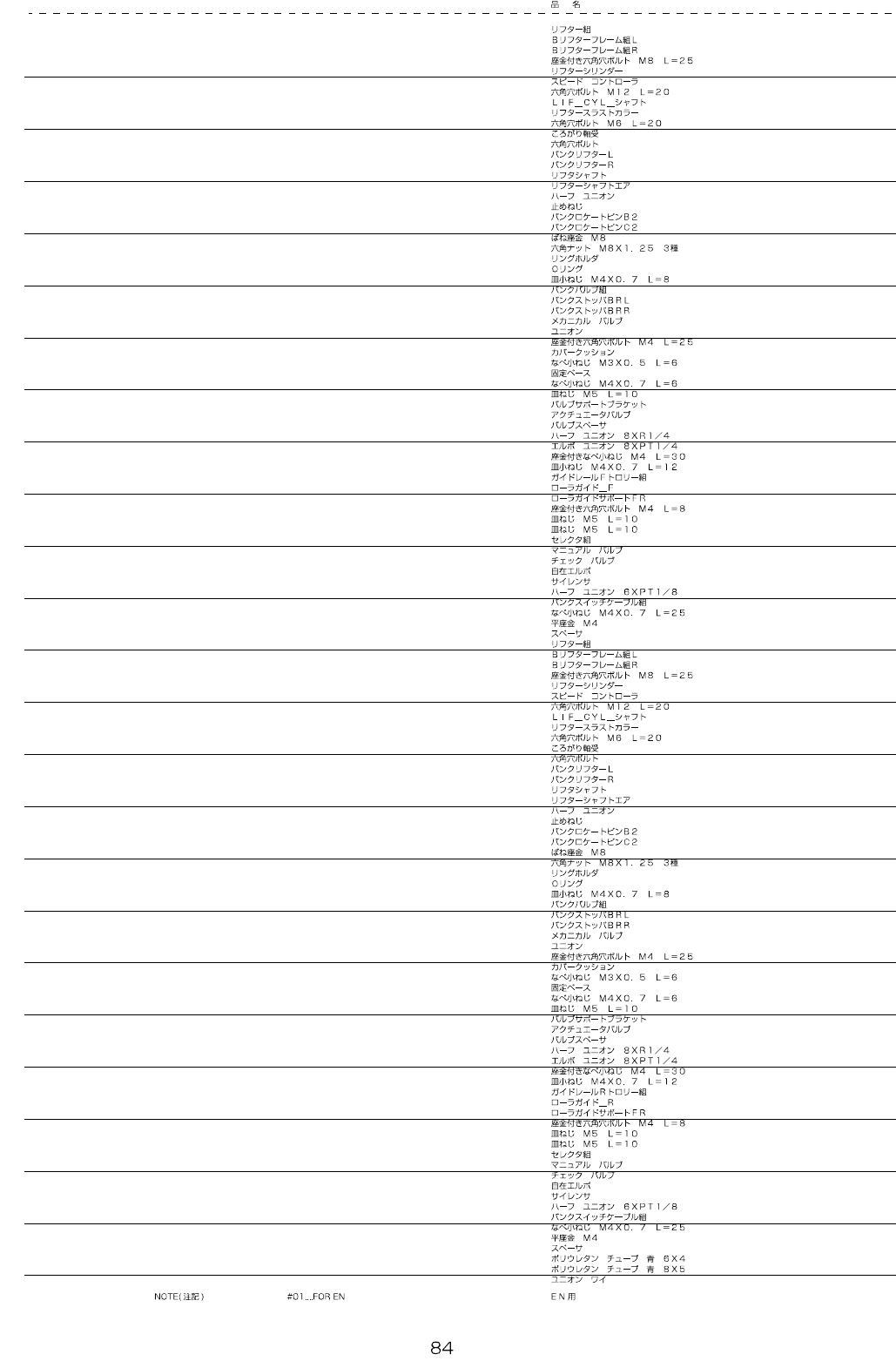

42.FEEDERBANKCOMPONENTS(5)
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-87630 LIFTER_ASM 1
2 401-87633 B_LIFTER_FRAME_L (1)
3 401-87634 B_LIFTER_FRAME_R (1)
4 SL-6082592-TN SCREWM8L=25 (8)
5 401-87635 AIR_CYLINDER (2)
6 PC-0152030-00 SPEEDCONTROLLER (4)
7 SM-6122002-TN SCREWM12L=20 (4)
8 401-10295 LIF_CYL_SHAFT (2)
9 E2622-729-000 LIFTERTHRUSTCOLLAR (2)
10 SM-1062052-TP SCREWM6L=20 (2)
11 SB-8200003-00 BEARING (4)
12 SM-6051002-TN SCREW (16)
13 401-87636 BANK_LIFTER_L (1)
14 401-87637 BANK_LIFTER_R (1)
15 401-47453 LIFTER_SHAFT (3)
16 401-87641 LIFTER_SHAFT_AIR (1)
17 PJ-3010851-01 HALFUNION (1)
18 SM-8060552-TP SCREWM6L=5 (4)
19 400-93839 BANK_LOCATE_PIN_B2 (1)
20 400-93840 BANK_LOCATE_PIN_C2 (1)
21 WS-0820002-KN SPRINGWASHERM8 (2)
22 NM-6080003-SC NUTM8X1.25TYPE3 (2)
23 401-87642 RING_HOLDER (1)
24 RO-0982401-00 O-RING (1)
25 SM-1040801-SC SCREWM4X0.7L=8 (4)
26 401-87648 BANK_BALVE_ASM 1
27 401-87643 BANK_STOPPER_BR_L (1)
28 401-87644 BANK_STOPPER_BR_R (1)
29 PV-0105050-00 MECHANICALVALVE (2)
30 PJ-3040405-05 UNION (4)
31 SL-6042592-TN SCREWM4L=25 (4)
32 400-49671 COVERCUSHION (2)
33 SM-4030601-SC SCREWM3X0.5L=6 (2)
34 HX-0029400-00 FIXEDBASE
(4)
35 SM-4040601-SC SCREWM4X0.7L=6 (4)
36 SM-1051052-TN PLATESCREWM5L=10 (4)
37 401-83169 VALVE_SUPPORT_BLACKET (1)
38 401-83170 VM230-02-00A (1)
39 401-83171 VALVE_SPACER (2)
40 PJ-3010852-01 HALFUNION8XR1/4 (1)
41 PJ-3040852-01 ELBOWUNION8XPT1/4 (1)
42 SL-4043091-SC SCREWM4L=30 (2)
43 SM-1041201-SC SCREWM4L=12 (2)
44 401-87646 GUIDE_RAIL_F_TROLLEY_ASM 1
45 401-83193 ROLLER_GUIDE_F (1)
46 400-93853 ROLLER_GUIDE_SUPPORT_FR (1)
47 SL-6040892-TN SCREWM4L=8 (2)
48 SM-1051052-TN PLATESCREWM5L=10 (2)
49 SM-1051052-TN PLATESCREWM5L=10 (4)
50 401-28068 SELECTOR_ASM 1
51 PV-0151250-00 MANUALVALVE (1)
52 PV-0251030-00 CHECKVALVE (1)
53 PJ-3040651-03 SWIVELELBOW (2)
54 PX-0551040-00 SILENCER (1)
55 PJ-3010651-03 HALFUNION6XPT1/8 (1)
56
#01
400-02287 BANKSWCABLEASSY 1
57
#01
SM-4042501-SC SCREWM4X0.7L=25 2
58
#01
WP-0430801-SC WASHERM4 2
59
#01
HX-0033900-00 SPACER 2
60 401-87630 LIFTER_ASM 1
61 401-87633 B_LIFTER_FRAME_L (1)
62 401-87634 B_LIFTER_FRAME_R (1)
63 SL-6082592-TN SCREWM8L=25 (4)
64 401-87635 AIR_CYLINDER (2)
65 PC-0152030-00 SPEEDCONTROLLER (4)
66 SM-6122002-TN SCREWM12L=20 (4)
67 401-10295 LIF_CYL_SHAFT (2)
68 E2622-729-000 LIFTERTHRUSTCOLLAR (2)
69 SM-1062052-TP SCREWM6L=20 (2)
70 SB-8200003-00 BEARING (4)
71 SM-6051002-TN SCREW (16)
72 401-87636 BANK_LIFTER_L (1)
73 401-87637 BANK_LIFTER_R (1)
74 401-47453 LIFTER_SHAFT (3)
75 401-87641 LIFTER_SHAFT_AIR (1)
76 PJ-3010851-01 HALFUNION (1)
77 SM-8060552-TP SCREWM6L=5 (4)
78 400-93839 BANK_LOCATE_PIN_B2 (1)
79 400-93840 BANK_LOCATE_PIN_C2 (1)
80 WS-0820002-KN SPRINGWASHERM8 (2)
81 NM-6080003-SC NUTM8X1.25TYPE3 (2)
82 401-87642 RING_HOLDER (1)
83 RO-0982401-00 O-RING (1)
84 SM-1040801-SC SCREWM4X0.7L=8 (4)
85 401-87648 BANK_BALVE_ASM 1
86 401-87643 BANK_STOPPER_BR_L (1)
87 401-87644 BANK_STOPPER_BR_R (1)
88 PV-0105050-00 MECHANICALVALVE (2)
89 PJ-3040405-05 UNION (4)
90 SL-6042592-TN SCREWM4L=25 (4)
91 400-49671 COVERCUSHION (2)
92 SM-4030601-SC SCREWM3X0.5L=6 (2)
93 HX-0029400-00 FIXEDBASE
(4)
94 SM-4040601-SC SCREWM4X0.7L=6 (4)
95 SM-1051052-TN PLATESCREWM5L=10 (4)
96 401-83169 VALVE_SUPPORT_BLACKET (1)
97 401-83170 VM230-02-00A (1)
98 401-83171 VALVE_SPACER (2)
99 PJ-3010852-01 HALFUNION8XR1/4 (1)
100 PJ-3040852-01 ELBOWUNION8XPT1/4 (1)
101 SL-4043091-SC SCREWM4L=30 (2)
102 SM-1041201-SC SCREWM4L=12 (2)
103 401-87647 GUIDE_RAIL_R_TROLLEY_ASM 1
104 401-83205 ROLLER_GUIDE_R (1)
105 400-93853 ROLLER_GUIDE_SUPPORT_FR (1)
106 SL-6040892-TN SCREWM4L=8 (2)
107 SM-1051052-TN PLATESCREWM5L=10 (2)
108 SM-1051052-TN PLATESCREWM5L=10 (4)
109 401-28068 SELECTOR_ASM 1
110 PV-0151250-00 MANUALVALVE (1)
111 PV-0251030-00 CHECKVALVE (1)
112 PJ-3040651-03 SWIVELELBOW (2)
113 PX-0551040-00 SILENCER (1)
114 PJ-3010651-03 HALFUNION6XPT1/8 (1)
115
#01
400-02287 BANKSWCABLEASSY 1
116
#01
SM-4042501-SC SCREWM4X0.7L=25 2
117
#01
WP-0430801-SC WASHERM4 2
118
#01
HX-0033900-00 SPACER 2
119 BT-0600400-EC URETHANETUBEBLUE6X4 27
120 BT-0800501-EA URETHANETUBEBLUE8X5 12
121 PJ-3080600-07 UNIONY 3
