47.CONVEYOREXTENTIONCOMPONENTS
7 8
1 5 1 6
1 9 2 0
9 1 0
1 1 1 2
1 3 1 4
2 1 2 2
2 3
1 9 2 0
2 3
2 4
2 4
2 5 2 6
1 7 1 8
2 5 2 6
2 7
1 7 1 8
1 3 1 4
2 1 2 2
5 6
1 4
- -

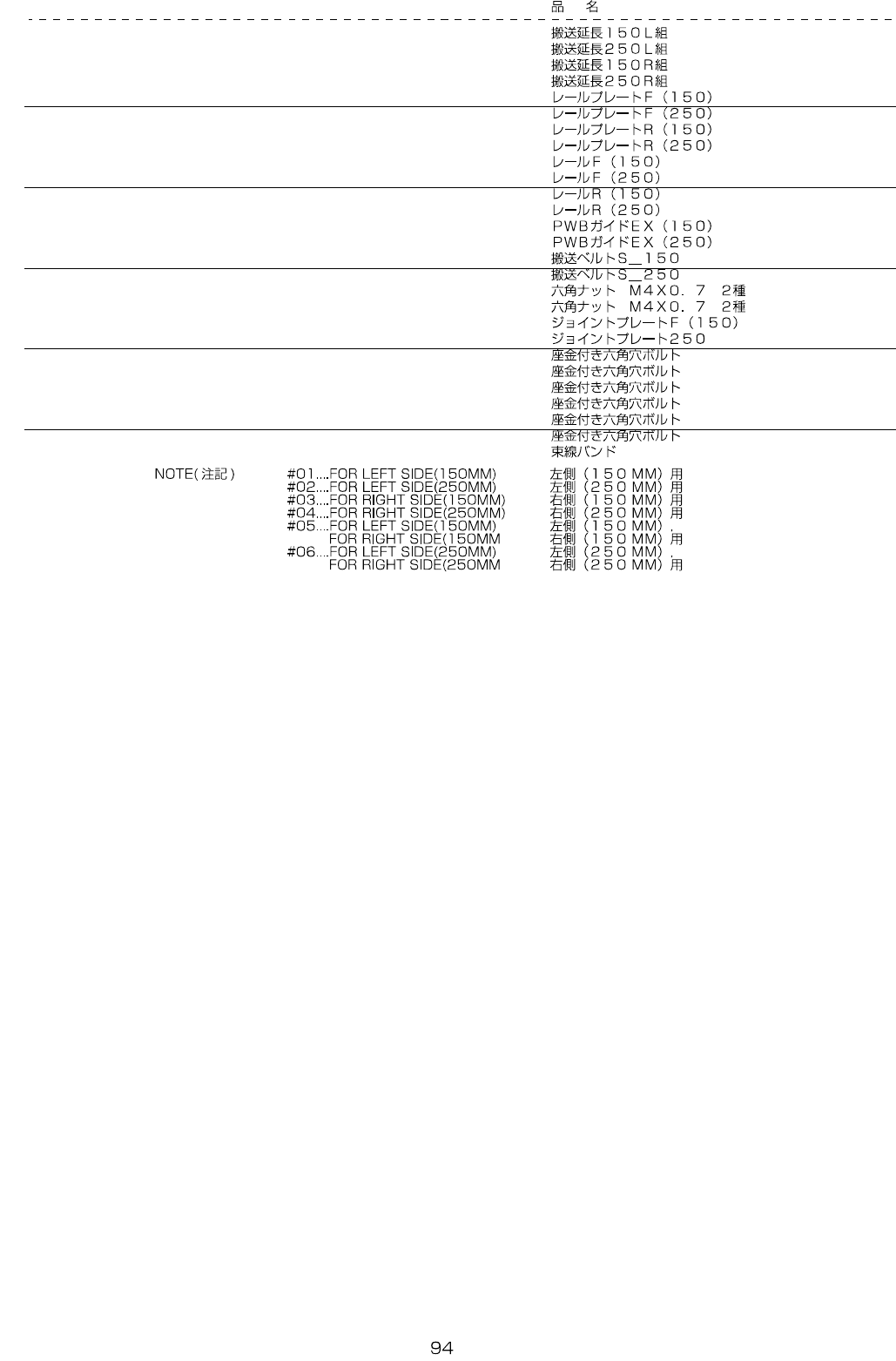

REF.NO NOTE PARTNO DESCRIPTION Qty
1
#01
401-87786 CONVEYOR_EX_150L_ASM 1
2
#02
401-87788 CONVEYOR_EX_250L_ASM 1
3
#03
401-87787 CONVEYOR_EX_150R_ASM 1
4
#04
401-87789 CONVEYOR_EX_250R_ASM 1
5
#05
400-11053 RAILPLATEF(150) (1)
6
#06
400-11060 RAILPLATEF(250) (1)
7
#05
400-11054 RAILPLATER(150) (1)
8
#06
400-11061 RAILPLATER(250) (1)
9
#05
400-11055 RAILF(150) (1)
10
#06
400-11062 RAILF(250) (1)
11
#05
400-11056 RAILR(150) (1)
12
#06
400-11063 RAILR(250) (1)
13
#05
400-11057 PWBGUIDEEX(150) (2)
14
#06
400-11064 PWBGUIDEEX(250) (2)
15
#05
401-86617 CONVEYOR_BELT_S_150 (2)
16
#06
401-86618 CONVEYOR_BELT_S_250 (2)
17
#05
NM-6040002-SN NUTM4 (8)
18
#06
NM-6040002-SN NUTM4 (12)
19
#05
400-11072 JOINTPLATEF(150) (2)
20
#06
401-40931 JOINT_PLATE_250 (2)
21
#05
SL-6031092-TN SCREW (6)
22
#06
SL-6031092-TN SCREW (8)
23 SL-6031092-TN SCREW (4)
24 SL-6041292-TN SCREW (6)
25
#05
SL-6041092-TN SCREW (8)
26
#06
SL-6041092-TN SCREW (12)
27 HX-0044000-00 CABLEBAND (5)
- -
