10 贴片头 吸嘴交换器 SIPLACE SpeedStar (C&P20 M3) 的吸嘴交换器 SIPLACE MultiStar (CPP M) 的吸嘴交换器 4 个用于 20 个 40xx/6xx 类型的吸 嘴盘 3 个用于 20 个 6xx 类型的吸嘴盘 1 个用于 9 个 28xx 类型的吸 嘴盘 3 个用于 20 个 20xx 类型的吸嘴 盘 说明 当处理不同的元件时，吸嘴交换器 提高了贴片头的灵活性。可快速调整吸嘴…
9
贴片头

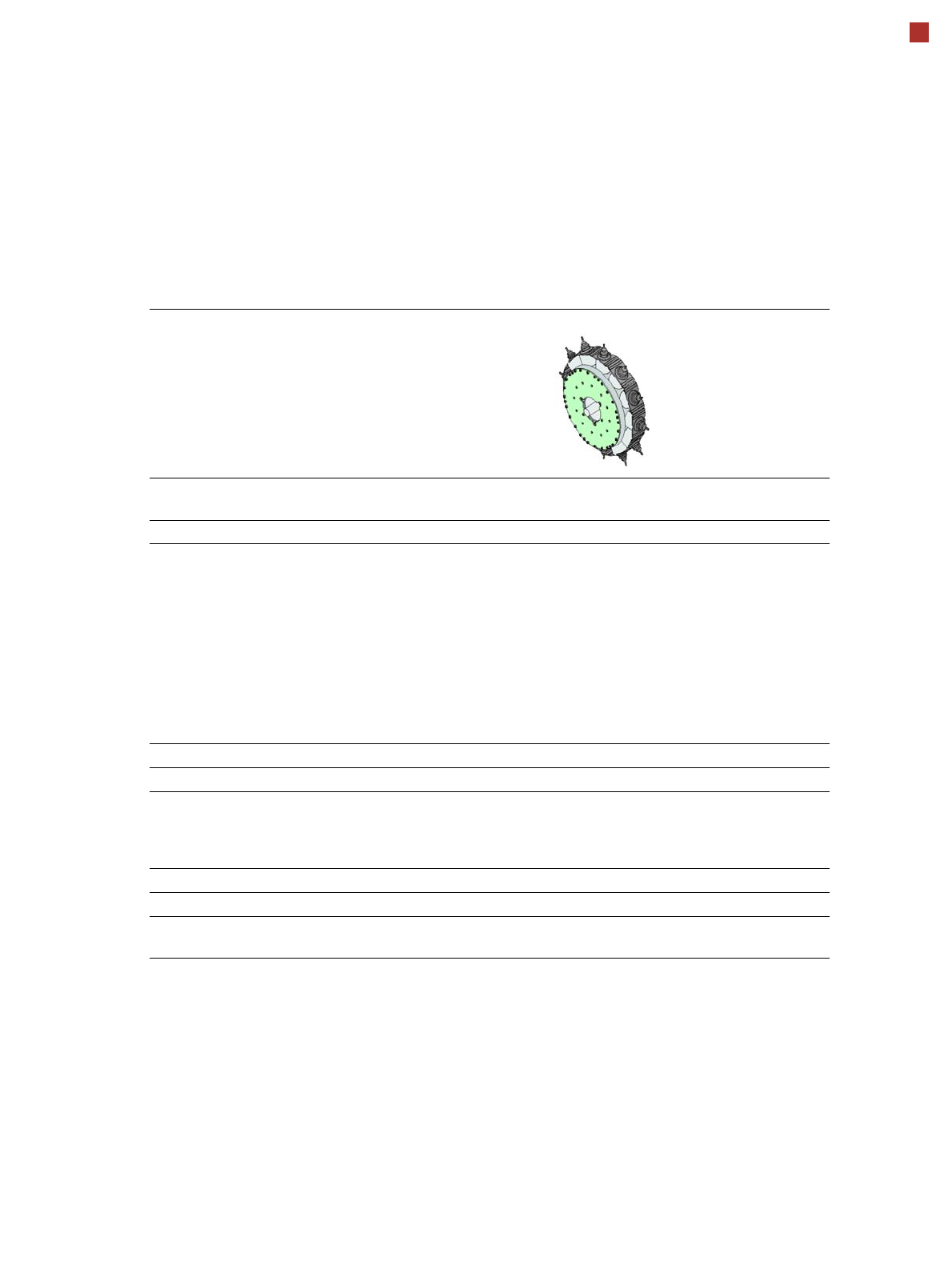

SIPLACE MultiStar (CPP M)
SIPLACE MultiStar (CPP M)
带 45 型元件摄像机
（标准）
带 30 型元件摄像机
（选装）
元件范围
a
a) 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。
01005 到 15 mm x 15 mm 01005 到 27 mm x 27 mm
元件规格
最大高度
b
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
b) CPP M 贴片头：在低安装位置
6.0 mm
250 µm / 120 µm
c
50 µm
140 µm
70 µm
0.11 mm x 0.11 mm
15 mm x 15 mm
4 g
c) 仅适用于摄像机聚焦在 ± 1.3 mm 范围内的元件。
6.0 mm
250 µm
100 µm
d
/ 200 µm
e
250 µm
e
/ 350 µm
f
140 µm
e
/ 200 µm
f
0.4 mm x 0.2 mm
27 mm x 27 mm
4 g
d) 用于 < 18 mm x 18 mm 的元件。
e) 用于 ≥ 18 mm x18 mm 的元件。
可程序控制压力 1.0 - 15 N 1.0 - 15 N
吸嘴类型 20xx、28xx 20xx、28xx
X/Y 轴精确度
f
带 “ 精度等级 ”
g
不带 “ 精度等级 ”
f) 基准值和精度值是在验收检测该设备时测得的，并且符合 ASM 服务和供应范围中的相关规定。
g) 可在 SIPLACE Pro 元件形状编辑器或贴装位置编辑器中设置精度等级。
± 20 µm/3σ
± 25 µm/3σ
± 20 µm/3σ
± 25 µm/3σ
角度精确度 ± 0.18° / 3σ ± 0.18° / 3σ
照明级别 5 5
标准功能 高分辨率摄像机、真空传感器、力值测量、元件传感器、每段集成
翻转工位、PCB 曲度检查、每个元件的单独图像
10
贴片头
吸嘴交换器
SIPLACE SpeedStar (C&P20 M3) 的吸嘴交换器
SIPLACE MultiStar (CPP M) 的吸嘴交换器
4 个用于 20 个 40xx/6xx 类型的吸
嘴盘
3 个用于 20 个 6xx 类型的吸嘴盘
1 个用于 9 个 28xx 类型的吸
嘴盘
3 个用于 20 个 20xx 类型的吸嘴
盘
说明
当处理不同的元件时，吸嘴交换器提高了贴片头的灵活性。可快速调整吸嘴配置，以适应不
断变化的贴装作业。吸嘴库中精确定义的位置完美的吸嘴底座可以确保贴片头上径向偏心率
最小。
吸嘴交换器配有监控回路，用于检查吸嘴盘是否正确安装在支座上。
11
贴片头
吸嘴交换器
技术数据
SIPLACE SpeedStar (C&P20 M3) 的吸嘴交换器
每个料位上的吸嘴盘数量
a
SIPLACE TX2 m
SIPLACE TX2i m
SIPLACE TX2i m 4 mm
4
3
3
每个料位上的吸嘴库的数量
SIPLACE TX2 m
SIPLACE TX2i m
SIPLACE TX2i m 4 mm
80
60
60
标准配置
SIPLACE TX2 m
SIPLACE TX2i m
SIPLACE TX2i m 4 mm
4 个吸嘴盘有 80 个吸嘴库
3 个吸嘴盘有 60 个吸嘴库
3 个吸嘴盘有 60 个吸嘴库
吸嘴类型 60xx
a) 必须配置吸嘴交换器中的所有吸嘴盘。
SIPLACE MultiStar (CPP M) 的吸嘴交换器
每个料位上的吸嘴盘数量
a
SIPLACE TX2 m 4
每个料位上的吸嘴库的数量
SIPLACE TX2 m 80
标准配置
SIPLACE TX2 m 3 个吸嘴盘有 60 个 20xx 吸嘴库
1 个吸嘴盘有 9 个 28xx 吸嘴库
吸嘴类型 20xx/28xx
a) 必须配置吸嘴交换器中的所有吸嘴盘。
