21 元件供料 备用 SIPLACE 供料器模块 JTF-ML2 SIPLACE TX2 m 可容纳 1 号 料位上的 SIPLACE JTF -ML 2。 JTF-ML2 安装在侧面。 根据吸嘴盘类型，SIPLAC E JTF-ML2 最多 可在一个可交 换的暗盒中存储 18 个薄的或 者 14 个厚的 J EDEC 华夫盘 并根据需要提供。 因此，贴片机可在变化的华 夫盘交换时间内提供不同类 型的元件。 使用 JTF-ML2 时 ，…

100%1 / 46
20
元件供料
备用 SIPLACE 模块
SIPLACE 测量供料器 X
说明
SIPLACE 测量供料器 X 用于
通过验证已配置元件的电气
值来防止贴装不正确的元件。
这支持识别设置错误，如元
件料带混淆，元件卷盘或带
假冒非功能性元件的卷盘标
记错误。
SIPLACE 测量供料器 X 自身
不供送元件，而是测量已位
于转换料台或传统料带供料
器模块中的元件。贴片头拾
取其电气值已存储到
SIPLACE Pro 中的所有元
件，并且相关值通过
SIPLACE 测量供料器 X 中的
两个触点确定。
SIPLACE 测量供料器 X 可以
测量电容器、电阻器和电感
器以及二极管。
它可以测量两引脚元件，元
件底部具有接触表面且尺寸
(L x W) 至少为
0.6mmx0.3mm 到
6 mm x 3.2 mm。它可以确
定电容器的容量、电阻器的
电阻和电感器的电感。它还
可以检查二极管的阻断方向，
从而确定极性。
元件的可测值范围
元件类型 测量范围 测量容差
电容器 1 pF - 100µF （标准）
100 nF - 500µF （极化）
± 5%
电阻器 100 mOhm- 1MOhm ± 5%
二极管 正向电压 0.2 - 4 V --
电感器 1µH - 1mH ± 15%
21
元件供料
备用 SIPLACE 供料器模块
JTF-ML2

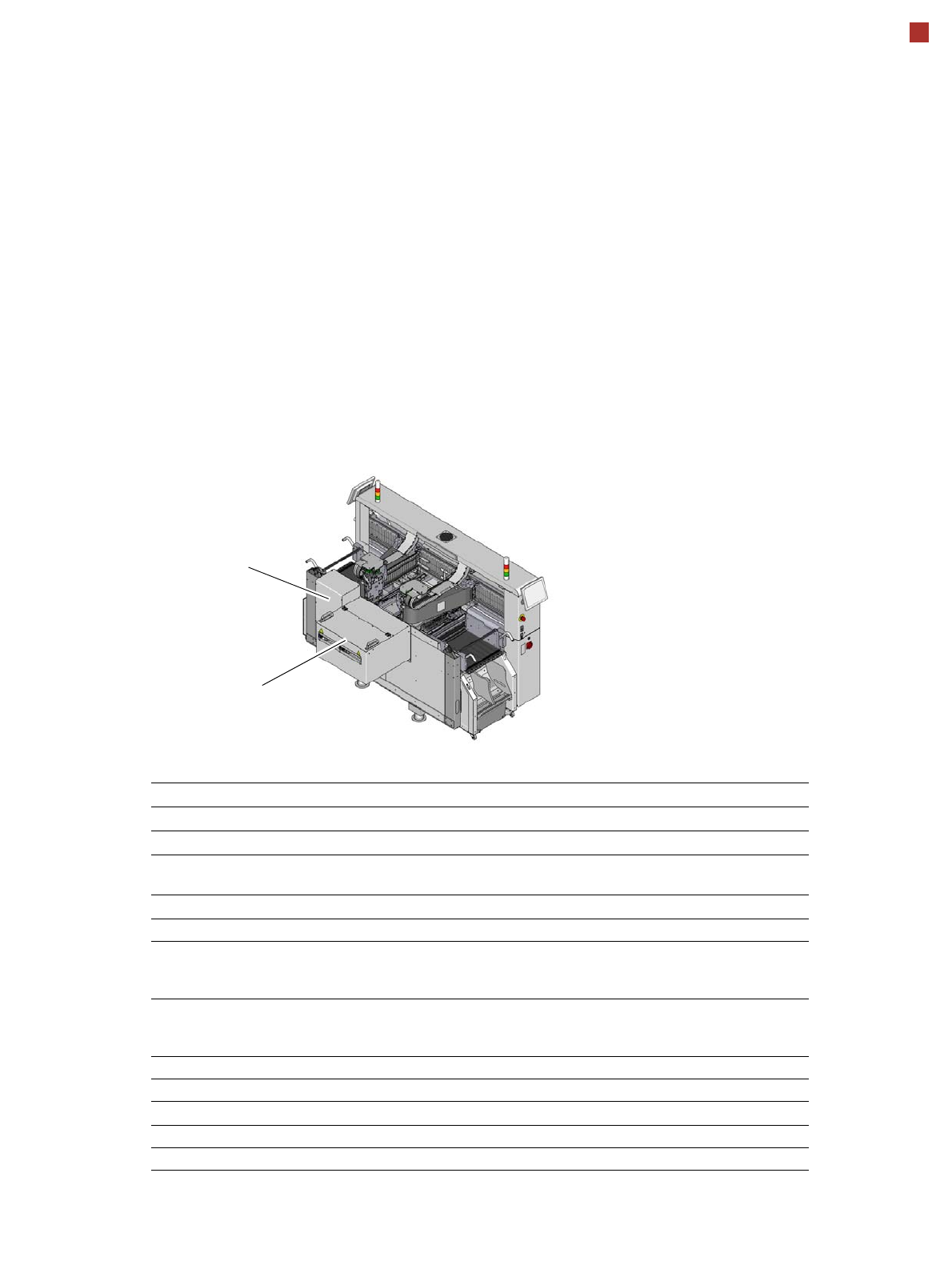

SIPLACE TX2 m 可容纳 1 号
料位上的 SIPLACE JTF-ML
2。
JTF-ML2 安装在侧面。
根据吸嘴盘类型，SIPLACE
JTF-ML2 最多可在一个可交
换的暗盒中存储 18 个薄的或
者 14 个厚的 JEDEC 华夫盘
并根据需要提供。
因此，贴片机可在变化的华
夫盘交换时间内提供不同类
型的元件。
使用 JTF-ML2 时，需要输出
传送导轨延长件。这可以将
传送导轨延长 600 mm。
技术数据
宽 x 长 x 高 （塔）
374.5 mm x 322.7 mm x 707.0 mm
宽 x 长 x 高 （传送导轨）
356.2 mm x 346.0 mm x 68.2 mm
重量
塔 （空）：26.3 kg (58.0 lbs.)
总重：~36 kg (79.4 lbs.) （取决于应用场合）
储存容量
JEDEC 华夫盘规格 JEDEC 标准：95-1 & IEC 60286-5
薄华夫盘 18 个 JEDEC 华夫盘或
18 个吸嘴盘 （饼干盘）
（两个暗盒）
厚华夫盘 14 个 JEDEC 华夫盘或
14 个吸嘴盘 （饼干盘）
（两个暗盒）
华夫盘更换时间 3.15 至 6.1 秒 （取决于应用场合
a
）
a) 到下一个华夫盘的最大加速度 3.15 秒，从第一个到第九个华夫盘所用的最小加速度 6.1 秒
卡槽 n 到 n+1 3.15 至 5.4 秒 （最大 / 最小加速度）
暗盒
宽 x 长 x 高 343.7 mm x 136 mm x 137 mm
最大荷重 （每个暗盒） 4.45 kg （包括暗盒重量）
JTF-ML2
输出传送导轨延长件
22
SIPLACE 视觉
板载检测和图案匹配
板载检测
板载 PCB 检测 （软件选项）
使用 PCB 摄像机检查用户指
定的 PCB 重要区域 （例如贴
装前后的 BGA 或保护壳下
方），确保所有元件都已贴装
或确保没有任何物体阻碍贴
装过程。
还可以检查焊锡膏，确保其
存在。但是，这必须始终在
第一台贴片机上完成且必须
在开始贴装操作之前。
所有检查任务都要求都在开
始之前保存 “ 良好图案 ”。

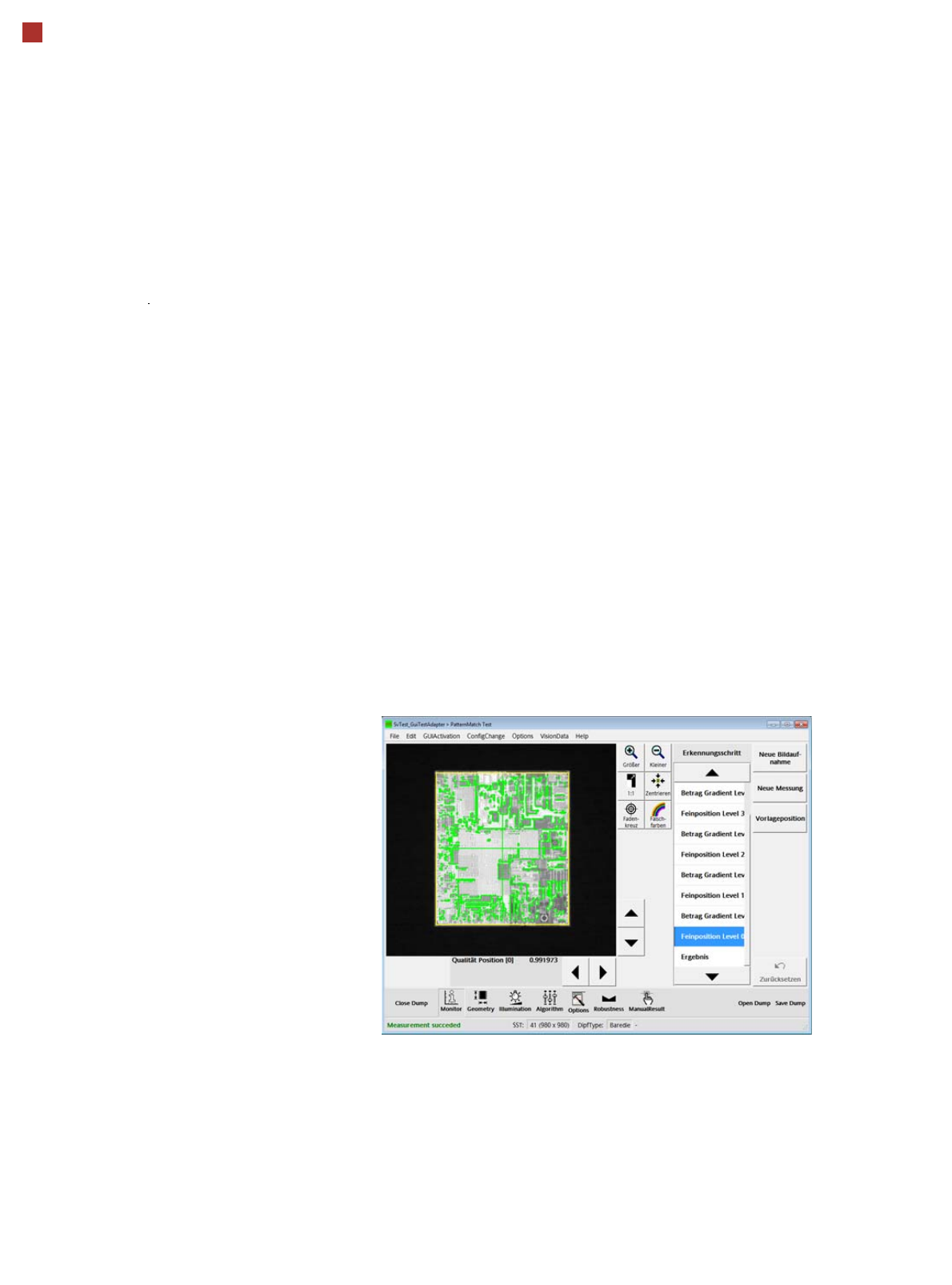

图案匹配
图案匹配可用于具有非常微
小的触点焊点的元件，因为
现有的元件摄像机分辨率无
法检测到这些触点焊点。可
在包含独特结构 （图案）的
较大区域内进行搜索和检测。
检测到指定区域后，根据此
区域的位置以及相对于基材
的位置对齐和贴装元件。
