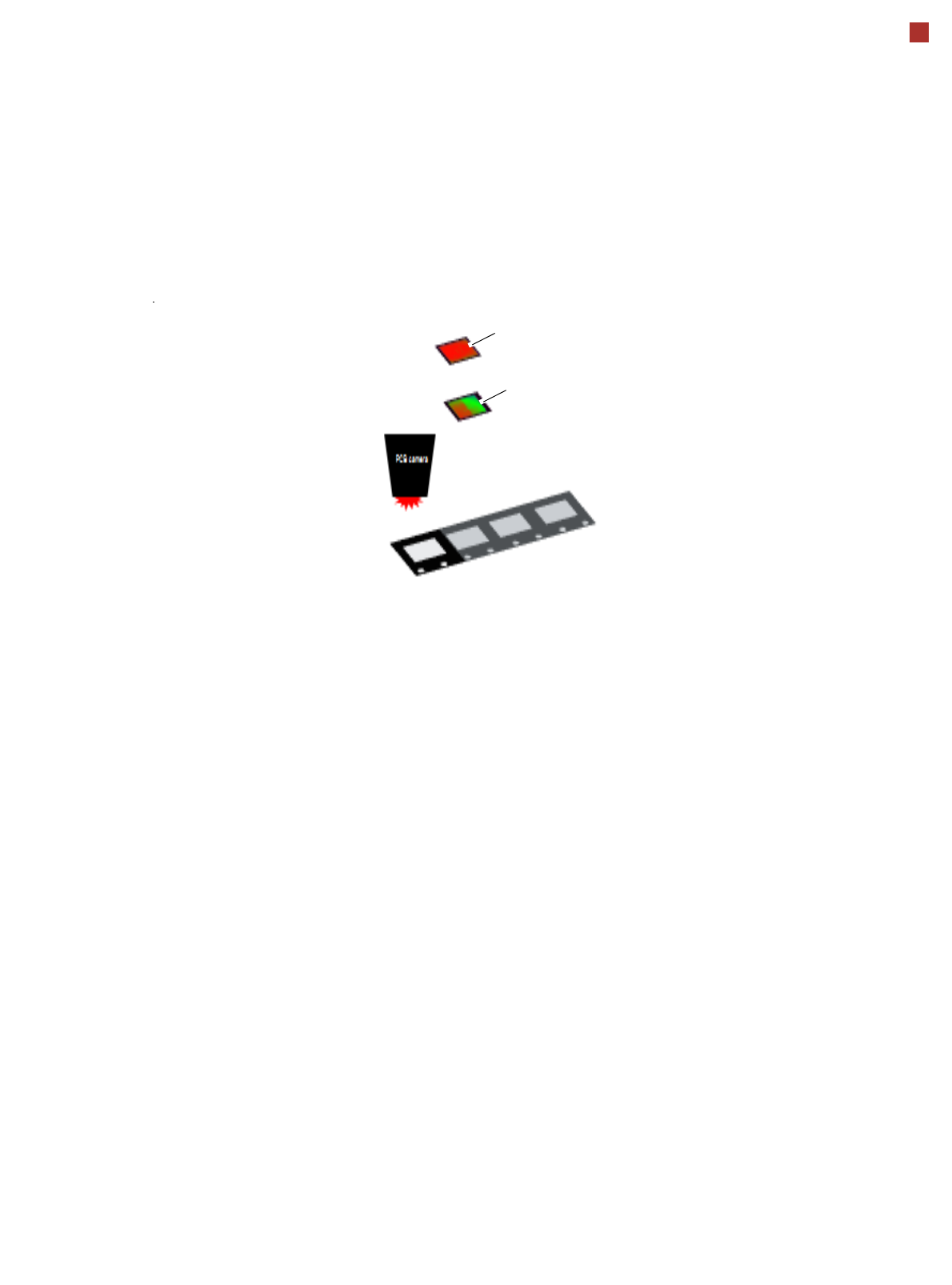

23 SIPLACE 视觉 有裂纹的电路小片检测 有裂纹的电路小片的检测 如果裂纹在电路小片的两个 外部边缘之间穿过, “有 裂 纹的电路小片的检测 ” 功能 就可以在从料带移除前检测 到裂纹。使用 PCB 摄像机 进行检查。检测的先决条件 是电路小片的两个部分彼此 略微倾斜。可以通过相互倾 斜的两个表面的不同反射角 进行检测。 好 坏

22
SIPLACE 视觉
板载检测和图案匹配
板载检测
板载 PCB 检测 (软件选项)
使用 PCB 摄像机检查用户指
定的 PCB 重要区域 (例如贴
装前后的 BGA 或保护壳下
方),确保所有元件都已贴装
或确保没有任何物体阻碍贴
装过程。
还可以检查焊锡膏,确保其
存在。但是,这必须始终在
第一台贴片机上完成且必须
在开始贴装操作之前。
所有检查任务都要求都在开
始之前保存 “ 良好图案 ”。
图案匹配
图案匹配可用于具有非常微
小的触点焊点的元件,因为
现有的元件摄像机分辨率无
法检测到这些触点焊点。可
在包含独特结构 (图案)的
较大区域内进行搜索和检测。
检测到指定区域后,根据此
区域的位置以及相对于基材
的位置对齐和贴装元件。

23
SIPLACE 视觉
有裂纹的电路小片检测
有裂纹的电路小片的检测
如果裂纹在电路小片的两个
外部边缘之间穿过,“有裂
纹的电路小片的检测 ” 功能
就可以在从料带移除前检测
到裂纹。使用 PCB 摄像机
进行检查。检测的先决条件
是电路小片的两个部分彼此
略微倾斜。可以通过相互倾
斜的两个表面的不同反射角
进行检测。
好
坏

24
SIPLACE 视觉
印制板位置识别
基准点标准
基准点标准
定位 2 个基准点
定位 3 个基准点
X 轴 /Y 轴位置,旋转角度,平均 PCB 变形
其他:单独在 X 轴和 Y 轴方向的剪切、变形
基准点形状 合成基准点:圆形、十字形、正方形、长方形、菱形、环
形、正方形和矩形轮廓、双十字形、图案 任意
图案尺寸
最小尺寸
最大尺寸
0.5 mm
3 mm
基准环境 如果搜索区域内没有相似的基准结构,则参考基准点周围不
需要有间隙
合成基准点的尺寸
最小圆形
a
和长方形的 X/Y 轴尺寸 0.25 mm
最小环形和长方形的 X/Y 轴尺寸 0.3 mm
最小十字形的 X/Y 轴尺寸 0.3 mm
最小双十字形的 X/Y 轴尺寸 0.5 mm
最小菱形的 X/Y 轴尺寸 0.35 mm
环形和长方形的最小框架宽度 0.1 mm
十字形和双十字形的最小条形宽度 / 条形距离 0.1 mm
最多所有基准点形状的 X/Y 轴尺寸 3 mm
十字形和双十字形最大条形宽度 1.5 mm
最小容差 通常为标称尺寸的 2%
最大容差 通常为标称尺寸的 20%
a) 为了保证印制电路板的生产质量,在以下条件下,允许圆形基准点的最小 x/y 轴尺寸为 0.075 mm:
在矩形基准点搜索区域内,看不到其他尺寸为 0.2 毫米的物体。示例:圆形基准点(x/y 轴尺寸为 0.075
mm)需要一个搜索区域,且看不到以下设备:0.075 mm + 0.2 mm = 0.275 mm。
